三轴平面点胶机控制系统平移工作平台控制系统三轴平面机械手控制系统

视频演示地址://v.youku.com/v_show/id_XNzg3MzUzNzg4.html

Welcome 本店经营三轴自动点胶机,点胶机系统开发，自动锁螺丝机，工装夹具，产品测试治具。等其它非标设备！   手机:15992921570  彭先生
地址:广东省东莞市清溪镇三中金龙工业区
网址:www.jinhongzdh.com

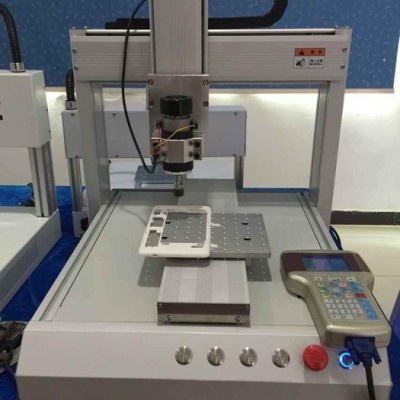

系统经过长时间测试，非常稳定。本店自制三轴点胶机，测试系统。具体价联系卖家。打折中。。
本店教会买家使用，包括接线部分马达，驱动器，感应器等接线方法。

1.1产品概述
 本公司专业数控团队为点胶机行业量身定做的低成本、高浓缩、高集成度的智能点胶
机控制系统。
1.2功能简介
1、手持盒采用320*240高分辨率彩屏、全中文操作界面，易学易用。
2、具有画点、直线、多段线、三维圆弧(空间圆弧)、圆、跑道、距形、涂布、自动圆角、不规则三维样条
曲线等图形元素；丰富的手工教导功能及图形预览功能。
3、具有条件跳转功能，和双MARK点旋转对针功能。
4、具有断点执行功能，可以从指定点开始执行。
5、具有区域阵列复制，偏移操作，批量编辑，单步运行，I/O输入输出等功能。
6、具有自动执行、自动复位、产量设定、加工时间计时器等功能。
7、具有四种不同的拉丝工艺选择，可解决拉丝等工艺难题。
8、支持DXF和PLT文件导入，自动路径优化功能。
9、动作参数编辑完毕，通过串口将动作参数下载至控制器中，即可脱机独立运行。也可将动作参数保存
到手持盒的SD卡中，方便调用；并能进行设备间的图形拷贝及保存。
10、手持盒配备2G的SD卡，可存储数千个加工文件，每个文件可支持8000条指令，使用时调出即可。
11、硬件上具备4个枪通道控制、4路通用输出、8路输入、12路高速脉冲输出；控制点胶时间精度1ms。
12、每条动作指令都有独立的开胶延时、关胶延时、退枪高度、独立的提前关胶功能，灵活的批量修改功
能可以提高编辑效率，也可解决堆胶问题。
13、支持按类型分类批量修改参数。
1.3功能特性

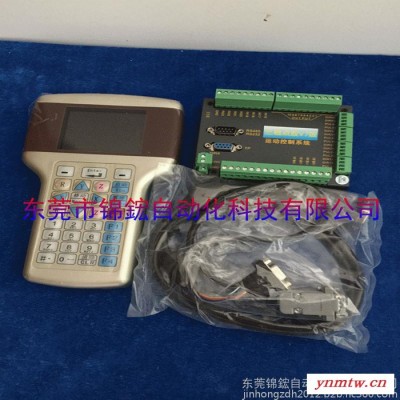

1.3.1控制器硬件特性
电机轴数：3轴（XYZ）
脉冲频率：200K
IO口数量：8路专用输入(XYZ原点、启动/暂停、暂停、复位/急停按钮)，4路专用胶枪输出(4个胶枪开
关控制，直接驱动电磁阀，驱动电流2A)。4路通用I /O输出，8路通用I /O输入，12路高速
“NPN集电极开路”5-24VDC输出，额定电流0.5A。
IO输入类型：光耦隔离输入。
存储容量：16M
接口方式：DB44接口
工作电压：24V DC，
工作温度：70℃
储存温度：-40℃-70℃
工作湿度：40％-80%
储存湿度：0%-95%

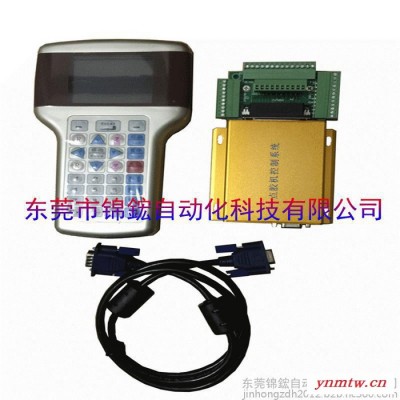

1.3.2 手持盒硬件特性
接口方式：配备USB接口和串口，USB口用于连接电脑，此功能暂时保留。串口用来连接手持盒。
