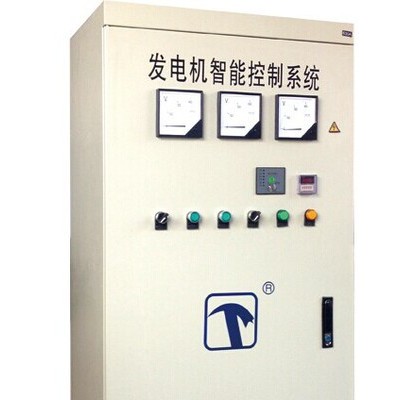

发电机智能控制系统

产品介绍

发电机组智能控制系统为拓度智控新一代产品，是融合了拓度****技术和现代微电子技术，采用模块化程序设计的新型发电机自启停装置，造型新颖、简洁、体积小、安装快捷、有较强的介电性能、防护能力和可靠的操作安全性。主要用于市电与自备发电机电源的智能切换，当市电失电时由发电机自启动供电，市电回复正常后发电机停止工作，真正实现无人值守的无间断供电。该装置性能稳定可靠，实用价值高，被广泛用于规模化养殖场、工业流水线、医院和邮电通讯等行业。

产品特点及功能

l发电机组自动启停：智能启停绝大多数主流型号柴油发电机组，市电与备用电源的自动切换。

发电机组智控系统根据客户要求，可定期进行系统自检。（自检方式为：在市电正常的情况下，模拟断电，自控系统自动启动发电机进行电路转换，当发电机组正常供电时，断开发电机组，重新接通市电供电。）

l发电机转速调节：当控制柴油发电机组启动时，根据发电机组型号，功率以及发电机组水温变化，在短时间内由低速转换为高速状态，保障电流电压输出。市电正常时，控制发电机转速变慢，直至关停柴油发电机组。

l电压电流检测：智能控制系统可根据用户要求设置电源下降时切换电压范围。当市电失常，出现电压电流不稳，缺相、断相等情况时，自动断开市电；启动柴油发电机组，市电正常时，转换为市电供电。

l发电机电瓶保护：当市电供电时，给发电机组提供信号，使发电机组电瓶电路处于断路状态，发电机组启动时控制电瓶接通，有效的延长发电机组电瓶使用寿命。

l本系统内置UPS不间断电源，电路转换、发电机组启停完全自动化，真正实现无人值守，放心无忧。

l智能化控制器采用微电脑控制核心，硬件简洁、功能强大，不需外接任何控制元器件，自动转换参数可在外部自由设定。

l具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能。

l具有操作电机智能保护功能。

l具有消防控制电路（消防控制中心发送控制信号至智能控制器，两台断路器立即进入分闸状态）。

l扩展方便,具有计算机联网接口，可实现遥控、遥调、遥信、遥测等四遥功能。

l电磁兼容好，抗干扰能力强，对外无干扰，实现零飞弧（无灭弧罩）。

技术参数

l产品外配电箱尺寸：TD-ZD63A控制系统为50cm*40cm*25cm，其他型号为170cm*70cm*40cm。

l开关控制器工作电压为AC220V。

l开关机械寿命(N-R-N循环)为5000次。

l**小转换动作时间为1.5~4S。

l开关具有失压、欠压、过压、断相、延时、启动油机、消防、自投不自复、备用优先、切换功能。

l开关随机携带操作手柄、作为应急手动操作开关之用。（在断电情况下使用）

l具有三种稳定工作状态：状态Ⅰ：常用电源合，备用电源合，状态Ⅱ：常用电源分，备用电源合； 状态Ⅲ：常用电源分，备用电源分
