| 产地 | 内蒙古包头市 |
|---|---|
| 类型 | 悬臂式 |
| 切割头转速 | 46/23 |
| 系统压力 | -- |
| 行走速度 | 7 |
| 油箱容量 | -- |
| 整机质量 | 52 |
| 总功率 | 250 |
| 钻孔角度 | -- |
| 钻孔深度 | -- |
| 钻孔直径 | -- |
| 最大切割高度 | 4.5 |
| 最大切割宽度 | 5.26 |
| 品牌 | 北方重工 |

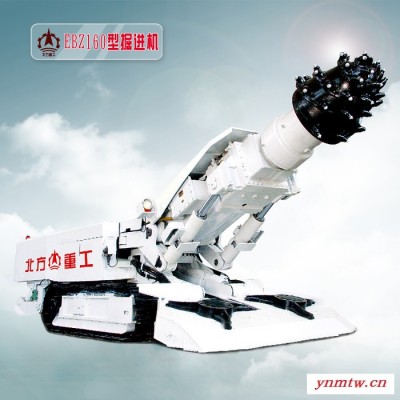

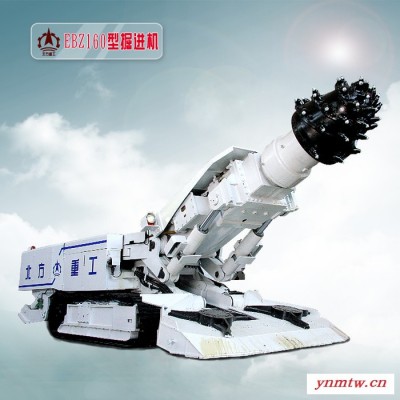

| 型号 | EBZ-160 |
| 外形尺寸（长x宽x高） | 10×3.2×1.65 |
| EBZ160掘进机主要技术参考 | |||||||
| 项目 | 名称 | 单位 | 规格 | 项目 | 名称 | 单位 | 规格 |
| 适用范围 | 适应巷道净断面（**大） | m2 | 23 | 装运机构 | 装运形式 | 星轮、边双链 | |
| 截割**大尺寸（宽×高） | m | 5.26×4.5 | 装运能力 | m3/min | 4.3 | ||
| 截割岩石硬度 | ≤8 | 行走机构 | **大功率 | kw | 2×34.3 | ||
| **大工作坡度 | ±18° | 工作行走速度 | m/min | 0-7 | |||
| 一般特征 | 外形尺寸（长×宽×高） | m | 10×3.2×1.65 | 接地比压 | MPa | 0.14 | |
| 总质量 | t | 52 | 驱动方式 | 液压驱动 | |||
| 总功率 | kw | 250 | 液压系统 | 泵站驱动功率 | kw | 90 | |
| 卧底深度 | mm | 300±30 | 总流量 | L/min | 408 | ||
地隙 | mm | 280 | 额定工作压力 | MPa | 25 | ||
| 工作机构 | 电动机功率 | kw | 160/80 | 水系统 | 喷雾及冷却水压力 | MPa | 3 |
| 伸缩行程 | mm | 供水流量 | L/min | 100 | |||
| 截割头转速 | r/min | 46/23 | 电控系统 | 供电电压 | v | 1140/660 | |
| 截割方式 | 纵轴式 | 供电电压 | v | 24 | |||
| 截齿形式 | 镐型 | 防爆型式 | 隔爆式 | ||||
EBZ-160型掘进机性能特点：
（1）液压系统采用力士乐元件；变量泵、先导控制，具有负载感应控制。
（2）采用PLC控制，具有手动、遥控功能。
（3）主截割点击采用双速双功率，备有锚杆和二运可控电源。
（4）采用电机和液压混合传动，机身矮，结构紧凑，操作方便、可靠，运转平稳。
（5）配有高压喷水装置，可有效抑制截割时产生的粉尘。
（6）截割头采用圆锥台式有利于钻进和摆动截割，并能保持巷道的平整。
（7）截割头采用镐型截齿，破岩、过断层能力强，减少截割震动，增强了机器工作的稳定性。
（8）液压系统配备锚杆机动力接口，驱动液压锚杆钻机作业。
