| 产地 | 内蒙古包头市 |
|---|---|
| 类型 | 悬臂式 |
| 切割头转速 | 37 |
| 系统压力 | -- |
| 行走速度 | 6 |
| 油箱容量 | -- |
| 整机质量 | 70 |
| 总功率 | 320 |
| 钻孔角度 | -- |
| 钻孔深度 | -- |
| 钻孔直径 | -- |
| 最大切割高度 | 4.46 |
| 最大切割宽度 | 5.67 |
| 品牌 | 北方重工 |
| 型号 | EBZ-230 |
| 外形尺寸（长x宽x高） | 10.44×3.2×1.72 |
| EBZ-230掘进机主要技术参考 | |||||||
| 项目 | 名称 | 单位 | 规格 | 项目 | 名称 | 单位 | 规格 |
| 适用范围 | 适应巷道净断面（**大） | m2 | 25 | 装运机构 | 装运形式 | 星轮,边双链 | |
| 截割**大尺寸（宽*高) | 5.67×4.46 | 装运能力 | m3/min | 4.3 | |||
| 截割岩石硬度 | f≤8.5 | 行走机构 | **大功率 | kw | 2×40 | ||
| **大工作坡度 | ±18° | 工作行走速度 | m/min | 0-6 | |||
| 一般特征 | 外形尺寸（长×宽×高） | m | 接地比压 | MPa | 0.17 | ||
| 总质量 | t | 70 | |||||
| 总功率 | kw | 320 | 液压系统 | 泵站驱动功率 | kw | 90 | |
| 卧底深度 | mm | 250 | 总流量 | L/min | 464 | ||
| 地隙 | mm | 250 | 额定工作压力 | MPa | 25 | ||
| 工作机构 | 电动机功率 | kw | 230 | 水系统 | 喷雾及冷却水压力 | MPa | 外喷雾1.5，内喷雾8 |
| 截割头转速 | 37 | 供水流量 | L/min | 60-100 | |||
| 截割方式 | 纵轴式 | 电控系统 | 供电电压 | V | AC1140 | ||
| 截齿形式 | 镐型 | 防爆型式 | 隔爆式 | ||||

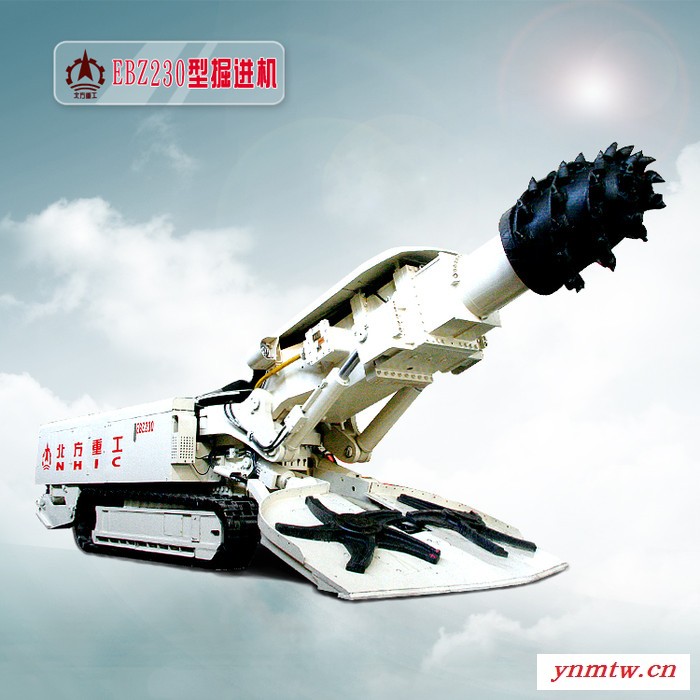

EBZ230型掘进机性能特点：
（1）设有提高机器稳定性的后支撑和侧支撑装置；
**运输机由低速大扭矩液压马达直接驱动，减少了故障环节；运输机刮板链的涨紧采用弹簧与丝杠组合的装置；
（3）行走部减速机由进口马达与行星减速机高度集成，驱动力大，性能可靠；履带涨紧采用油缸涨紧装置；
（4）铲板星轮椅由低速大扭矩液压马达直接驱动，减少了故障环节；铲板平面为双向大倾角结构，得装料和清底；
（5）本体为箱型结构，用厚钢板焊接而成，稳固可靠；
（6）截割电机为水冷电机，有热敏保护；
（7）截割部不伸缩、可靠性好、重心低，截割效率高、机器稳定性好，操作与维护方便，运行安全、可靠；
（8）电气系统采用PLC可编程控制，模块化设计，具有液晶汉字动态显示故障自珍断及记忆功能；
（9）液压系统采用恒功率、压力切断、负载敏感控制；
**运输机采用平直结构，与铲板构成四连杆滑移，铲板抬起或卧底时**运输机双链长度变化很小；龙门高、运输通畅，采用中双链结构、高强度耐磨钢板，提高了使用寿命。
