| 产地 | 内蒙古包头市 |
|---|---|
| 类型 | 悬臂式 |
| 切割头转速 | 56.48 |
| 行走速度 | 3.5 |
| 油箱容量 | -- |
| 整机质量 | 28 |
| 总功率 | 165 |
| 钻孔角度 | -- |
| 钻孔深度 | -- |
| 钻孔直径 | -- |
| 最大切割高度 | 3.8 |
| 最大切割宽度 | 5.6 |
| 品牌 | 北方重工 |
| 型号 | EBH-90 |
| 外形尺寸（长x宽x高） | 8.04×1.6（2.0，2.5） |
| 截割岩强度 | -- |

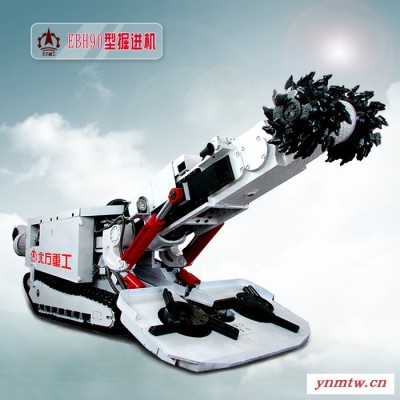

| EBH-90掘进机主要技术参数 | |||||||
项目 | 名称 | 单位 | 规格 | 项目 | 名称 | 单位 | 规格 |
| 适用范围 | 适用巷道净断面（**大） | m2 | 4.7-16 | 装运机构 | 装运形式 | 星轮、边双链刮板 | |
| 截割**大尺寸（宽×高） | m | 5.6×3.8 | 装运能力 | m3/min | 3.2-3.8 | ||
| 截割岩石硬度 | f≤7 | 行走机构 | **大功率 | kw | 2×36 | ||
| **大工作坡度 | ±16° | 工作行走速度 | m/min | 3.5-4.5 | |||
| 一般特征 | 外形尺寸（长×宽×高） | m | 8.04×1.6（2.0,2.5） | 接地比压 | kw | 0.19 | |
| 总质量 | t | 28 | 调运速度 | m/min | 6-7 | ||
| 总功率 | kw | 165 | 液压系统 | 泵站驱动功率 | kw | 75 | |
| 卧底深度 | mm | 280±30 | 总流量 | L/min | 212 | ||
| 地隙 | mm | 310 | 额定工作压力 | MPa | 12.5,16.0 | ||
| 工作机构 | 电动机功率 | kw | 90 | 水系统 | 喷雾及冷却水压力 | MPa | 1.5-3.0 |
| 伸缩行程 | mm | 500 | 喷雾耗水量 | L/min | 45 | ||
| 截割头转速 | r/min | 56.48 | 喷雾喷嘴数 | 个 | 11 | ||
| 截割方式 | 横轴截割外伸缩式 | 电控系统 | 供电电压 | v | 1140/660 | ||
| 截齿形式 | 镐型 | 防爆型式 | 隔爆式 | ||||
1.履带板采用军工技术，铸造成型
2.截割部可伸缩，一次定位截割面积大
3.中间运输机采用平直结构，与铲板链接顺畅，龙门高度高，运输通畅，与转载皮带机配合可实现连续掘进作业
4.行走驱动扭矩大，爬坡能力强
5.整机截割工作效率高，截割时整机稳定性好
6.截齿损耗小，破岩能力强
