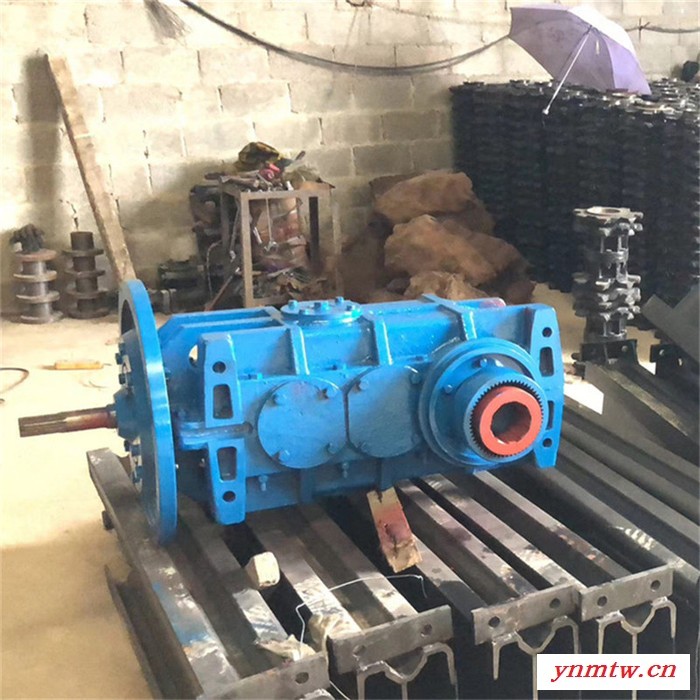

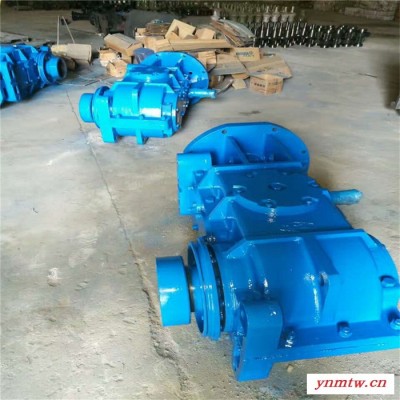

输送机减速机 DSJ-80带式输送机用减速器 SJ-80皮带机减速机

SJ-80卧式减速器是皮带式输送机系列矿用垂直硬齿面减速机

 类别：SJ-80减速机

 安装机构型式：卧式

 型号：SDJ-80型系列矿用垂直硬齿面减速机。

SD-80减速机具有承载能力大、传动效率高、噪音低、体积小、重量轻的特点。适用于输入轴与输出轴呈垂直方向布置的传动装置，如刮板输送机、带式输送机及大多运输机械，也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等大多通用机械的传动机构中。

SJ-80矿用皮带输送机减速机技术参数

减速级别 弟一级   弟二级   弟三级

      主   从   主   从   主   从

齿数  11   29   17   54   15   44

模数   m3=7.75    mn=5    m=7

螺旋面   36o0  ‘‘21”      12o46‘‘

旋向    左   右   右   左

传动比  i1=2．6364  i2=3．1765  i3=2．9333

总传动比   i总=18.449

SDJ-80输送机减速机、SJ-80带式输送机用减速器、SD-80皮带机减速机。

SJ-80皮带机减速机性能特点：

1. 中心距、公称传动比等主要参数均已优化设计，主要零部件互换性好。高承载能力。

 圆锥齿轮采用磨削工艺，圆柱齿轮采用独有的修形工艺，箱体采用优化的降噪结构设计，这些使齿轮箱噪音有很大的减小。

 方形箱体，加大了表面积，风扇、冷却盘管的合理选用，增加了齿轮箱的热效率。

2. 齿轮均采用优良合金钢经渗碳、淬火而成，齿面硬度达HRC54-62。

3. 体积小、重量轻、精度高、承载能力大、效率高、稳定性高、传动平稳、噪声低。

减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速，总减速比为l:24.564。弟一、二、三轴的轴承为单列园锥滚子轴承，第四轴为双列向心球面滚子轴承。弟一轴上的锁紧螺母是用以固定轴承并包正轴承轴向游隙量为0.05～0.1毫米，弟二、三、四轴承轴向游隙量是用调整垫包证，其中二、三轴轴承轴向游隙量为0.08～0.15毫米，四轴轴承轴向游隙量为0.06～0.15毫米。在组装时，园弧伞齿轮的轴向位置要进行适当调整，以包证啮合侧隙和接触斑点，轴园弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫调整轴向位置。以达到较好的啮合精度，调整好的一对园弧伞齿轮啮合侧隙不小于0.17毫米，接触斑点沿齿长和齿高方向不小于50％。

矿用垂直轴减速机：SGW-20D(B)、SGW-40T、SGW-150C、SGD-630/180、SGZ-630/220、SGB-630/220、SGZ-764/320、SGZ-764/264、SGZ-764/400、SPJ-800、SJ-80SD-80、DP-340、SDJ-150、DSP-1010/650、DSP1040/800、DSP1063/1000、DSP-1080/1000、DSP-10100/1000减速器

    刮板机系列；型号：

    SGW-20D(B)减速器；SGW-40T减速器；SGW-150C减速机；SGD-630/180减速器；SGZ-630/220；SGB-630/220型输送机；SGZ-764/320，SGZ-764/264;SGZ-764/400;

    皮带机系列；型号：SPJ-800;SJ-80SD-80;DP-340;SDJ-150;DSP-1010/650;DSP1040/800;DSP1063/1000;DSP-1080/1000;DSP-10100/1000减速器。

    在组装减速器时，调整接触区和齿侧间隙是一项比较细致的工作，调整时应该按规定调整，认真负责，一丝不苟，才能使齿轮正确的啮合，以增加齿轮的使用寿命。
