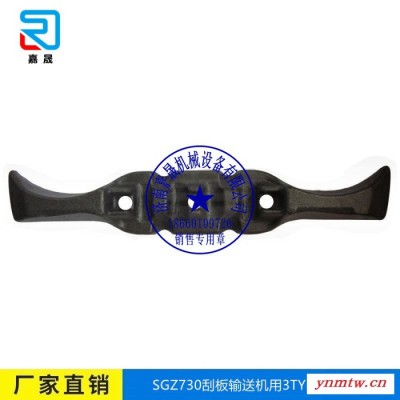

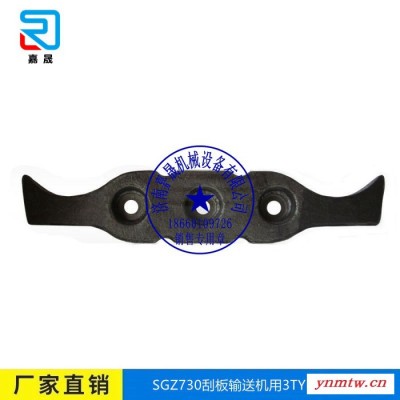

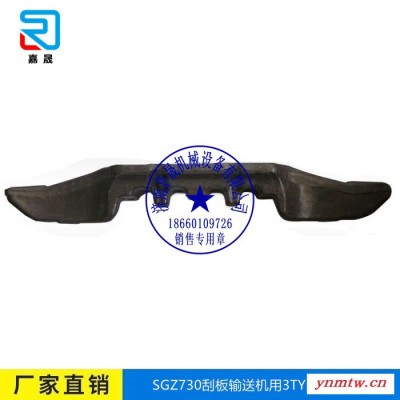

来样加工刮板输送机用3TY-05刮板--嘉晟机械

产地	山东
产品认证	ISO9001
类型	刮板输送机
用途	矿用
执行标准	国标
种类	刮板输送机
品牌	嘉晟
型号	3TY-05
加工定制	否

来样加工刮板输送机用3TY-05刮板--嘉晟机械温馨提示：       产品报价、产品详情仅作参考使用，有关产品具体详情，请来电咨询：张经理186-6010-9726（微信同号），给您带来不便，敬请谅解~





    我公司专业生产以下产品

   生产销售17B、22、30、40、40T单双边链整机及中部槽、减速机、刮板、机头轮、机尾轮、盲轴、分链器等配件,综采630、740、764等型号刮板机、转载机配件链轮、刮板、哑铃销、E型螺栓、连接环、链轮组件及630-1200链轮轴组等各种配件。

      矿用高强度圆环链用开口式连接环系列：18X64-B开口式连接环、18X64-C开口式连接环、22X86开口式连接环、26X92开口式连接环、18X64-B连接环、18X64-C连接环、22X86连接环、26X92连接环、18X64-B马蹄环、18X64-C马蹄环、22X86马蹄环、26X92马蹄环等。
中部槽产品详情 刮板机中部槽产品介绍 刮板机中部槽是刮板输送机的机身，由中板和槽帮刚等组成，上槽运煤下槽供刮板链返程用。传统刮板机中部槽的中板对接后表面的平面度有较大误差，增大了刮板运行阻力，加速了中板的非正常磨损。我单位生产的刮板输送机耐磨中部槽和普通型的相比，其使用寿命平均延长了2-3倍，大幅度减少了返修工作量，显著提高了煤矿经济效益。 刮板机中部槽产品特点

1. 抗冲击力高于中板 16Mn 钢板，不开裂，不剥落。

2. 平均硬度为 HRC60-70 ，为中板的三倍以上。

3. 摩擦系数比中板降低 50% 。

4. 耐酸耐碱耐盐水腐蚀性是 16Mn 钢板的10 倍以上。

5. 按照刮板运行方式经计算合理布局，使运行阻力和噪音降至很低。

6. 槽经熔覆处理后，整体强度增强，受力后不容易发生变形。

刮板机中部槽参数

规格型号           主要尺寸（mm）      锰板厚度（mm）
SGB630/150C        长：1500               宽度：630  14
SGB620/40T          长：1500               宽度：620  10
SGB620/40Z          长：1500               宽度：420  10
SGB420/30            长：1200               宽度：420  8（6）
SGD420/22-30       长：1200               宽度：420  8（6）
SGB26                  长：1200               宽度：420  8（6）
SGD320/17B          长：1200               宽度：320  6

中部槽系产品的主要部件之一，是刮板输送机的通道。中部槽槽帮钢采用冷压槽帮钢或轧制槽帮钢两种。冷压槽帮钢组成的中部槽由8mm厚的冷压槽帮和6mm厚的中板焊接而成。轧制槽帮钢组成的中部槽由8mm厚的轧制槽帮和6mm厚的中板焊接而成，长度均为1200mm。槽帮一端焊有连接销，连接销插入相邻中部槽帮凹槽中，实现互相定位。中部槽可在水平面内偏移3°以适应工作面底板起伏不平和机器整体推移的需要。中板链道位置用碳弧堆焊1.5～2mm厚耐磨合金，以增加耐磨性，提高使用寿命。根据需要，每节中部槽上可焊有挡煤板的支座，将挡煤板装上，提高输送量。

铸造中部槽工艺：

   铸造中部槽，一般适用于综采刮板输送机，配套主机厂家主要有西北煤机（宁夏天地奔牛）、张家口煤机、山东矿机、山西煤机厂等厂家。客户提供主机厂中部槽图号或者提供图纸，可以进行加工定制。

公司生产主要采用V法铸造工艺，其特点主要如下：

1.铸件成型性好，有利于形成轮廓清晰、表面光洁度高的产品；

2.铸件组织致密，机械性能好；

3.铸件的尺寸精密度高，铸件加工余量小；

4.砂型的内外压力差，是砂型各部分硬度均匀且高（85以上）；

5.砂箱起模容易，拔模斜度小（0~-1°）；

6.在金属液的热作用下，型腔不易变形；

7.浇注时，由于砂箱保持真空状态，有利于金属液充填型腔。

公司生产的刮板机铸造槽帮及铸造中部槽主要有：630、730、764、800、830、900、1000、1200等。

还生产普采刮板机整机及配件：SGD320/17、SGB420/22、SGD420/30、SGB630/40、SGB420/40、SGB620/150C刮板机整机等；连接环，链轮，圆环链，刮板，半滚筒，机尾滚筒，罩体，机尾轴，耦合器，压链块，盲轴总成，一轴总成，二轴总成，三轴总成，四轴总成，箱体，架体，护轴板，分链器，机头架，机尾架，中部槽，过度槽等，JS系列减速机11、17、30、40、75、90、110、125、132、160，链轮系列，滚筒系列，电机、减速机对轮系列及其他配件。综采大型刮板机主要生产配件：刮板，螺栓，齿轨，链轮，链轮轴组，中部槽，哑铃销及卡块，日字环等。

生产销售链轮轴组系列:630,730,764---1200链轮轴组
59LL09 630 中单链 80LL02 尾轮
59LL10 630     80LL03
72LL01 764     80LL04
72LL02 764     80LL05
72LL03 764     80LL06
72LL04 764     80LL07
72LL05 764 80LL08
72LL06 764 80LL09
72LL07 76 80LL13
72LL08 764 100LL01
72LL09 764 100LL02 尾轮
72LL11 830 100LL03 1000/400
72LL12 830 100LL04 1000/400 尾轮
72LL16 764 100LL05 1000/1400
72LL17 764 100LL06 1000/1400
100LL07 100LL08
104S800603 尾轮 100LL09
105S02600102(B) 764转 尾轮 100LL09A
109S05/010202 尾轮 100LL09B
201S0201 830转 尾轮 120LL03
78LL01 120LL05
78LL02 120LL07
78LL03 120LL08
78LL04 120LL09
78LL05 90S01210101D
78LL09 196S0112010201
78LL10 96S01090106 764
78LL13 97S010101 630
100LL10 158S 滚轮
90LL01 80LL12
90LL02 100LL13
90LL04 69LL01
90LL05 20忻通系列：
DT128S010103 764/630 HZ1103S010104
YQ146S030101 764/630 HZ11SS020102
XS146S010101 764/630 22SS1103010103
YQ146S040101 764/630 SZ1103S010106
YQ146S010101 764/630 203S010104A 880
203S010104 880 210S01010102
203S010104-6A 880 209S010102 900转
203S060102 880 208S020103
203S110102 880 208S010101
203S040102 207S01010101
203S030103 206S01010104
207S03 205S02010101 1000/1400
DT128S120101 205S010104 1000/1400
SZ128S010102 160S010102
XS146S051702 160S090103
HZ146S090102 XS146S010105
105S811302 尾轮 211S01030201
211S011604

西北奔牛、张家口系列：
80S0101 880/800 90/02LL 900/1050
115S 1000/1400 90/04LL 900/315
195S010101 1200/375 208S010103 1200/400
100/06LL 1000/1400 89SC0103
68/02LL 90/07LL
80/05LL 120/03LL
120/04LL 208S800801 1200/400
116S 1000/1400 120/02LL
113S01200102
102S01160101A
86S010101

 尾轮 100LL09B
201S0201 830转 尾轮 120LL03
78LL01 120LL05
78LL02 120LL07
78LL03 120LL08
78LL04 120LL09
78LL05 90S01210101D
78LL09 196S0112010201
78LL10 96S01090106 764
78LL13 97S010101 630
100LL10 158S 滚轮
90LL01 80LL12
90LL02 100LL13
90LL04 69LL01
90LL05 203S0201(C) 尾轮
90LL07 72LL25
90LL08 72LL26
72LL23 72LL27
72LL24 72LL28
100LL11

    横梁、压板系列：10S07-1横梁、5GL02-3横梁、Q/ZM171-1988横梁、7GL3-2横梁、11GL-2横梁、15GL3-2横梁等。
     矿车及配件系列：矿车、三环链、矿车大销、碰头、碰头弹簧等。
