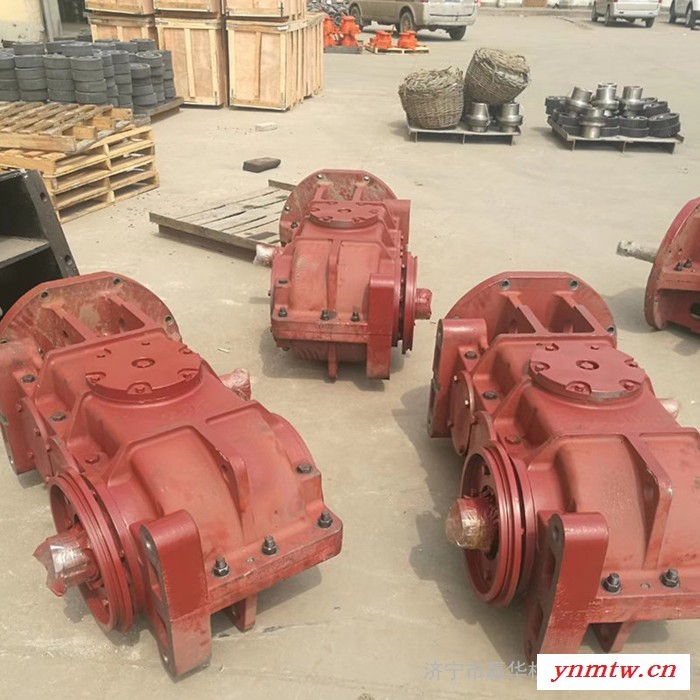

JS75减速机 150型刮板输送机减速器 属性介绍

本减速机主要与矿用150C型刮板输送机配套用的75千瓦减速器。Js75减速机三级弧齿圆柱齿轮减速器。该减速器装到输送机机头架侧面，与输送机平行布置。减速器四轴为输出轴，四轴的花键带动输送机链轮，减速机一轴通过联轴节与电动机联接，完成减速及传递功率作用。

    由一圆弧伞齿轮轴，二斜齿齿轮轴，第三圆柱齿轮轴，第四输出轴。四根轴均由滚动轴承固定在减速器上下箱内。本减速器上下箱体材料为HT250灰铸铁。

    Js75减速器齿轮模数及速比

速比级别 小齿轮模数 小齿轮齿数 大齿轮模数 大齿轮齿数 速比

一级   Ms=8.6       12        Ms=8.6      35       1：2.9167

二级   Mn=7        16        Mn=7       53        1：3.3125 三级   M=9         17        M=9        43        1：2.2594

总速比                          1：24.43758

150C型减速器外形尺寸（长x宽x高）为1503x959x600，重量为1034.7kg。

Js75减速机可反转使用，采用自然冷却。

技术要求

1.齿轮精度等级

伞齿轮及圆柱齿轮均采用JB180，9-8-8DC级精度制造。

2.齿轮及轴使用材料

Js75减速机轴齿轮及齿轮均采用20CrMnTi合金材料进行调质处理，齿面进行渗碳淬火处理，增加了齿轮使用寿命。减速器四轴用40MnVB合金钢进行调质处理。

优点：

（1）中心距、公称传动比等主要参数均已优化设计,主要零部件互换性好。

（2）齿轮均采用好的合金钢经渗碳、淬火而成,齿面硬度达HRC54-62。

（3）体积小、重量轻、精度高、承载能力大、效率高、稳定性高、传动平稳、噪声低。

轴承轴向总游隙要求：

弟一轴游隙0.05-0.12毫米，弟二轴游隙0.06-0.15毫米，弟三轴游隙0.07-0.18毫米，第四轴游隙0.2-0.4毫米。

各轴轴承游隙均由调整垫调节。

组装好的减速器应逐台进行空载试验和温升试验，噪声试验，应符合MT/T148刮板输送机用减速器和MT/T105刮

板机通用技术条件标准要求。
