架空光缆配电装置 引线线夹 塔用引下线夹 卡具

一  引下线夹★类型： 不锈钢带型（杆用） ★作用：将从电杆上引下或引上的光缆紧固在电杆上，使其不能晃动，以避免光缆的磨损。 ★使用条件：光缆线路的首、末端杆、接续杆等处。 ★使用方法：一般每隔1.5米左右装一只。

二  引下线夹具组件用途：引下夹具主要用于ADSS及OPGW光缆在杆塔上引线时的固定安装。如，在光缆接头杆(塔)处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。我们能提供以下型号的引下夹具，分别是：塔式引下夹具和杆式引下夹具。

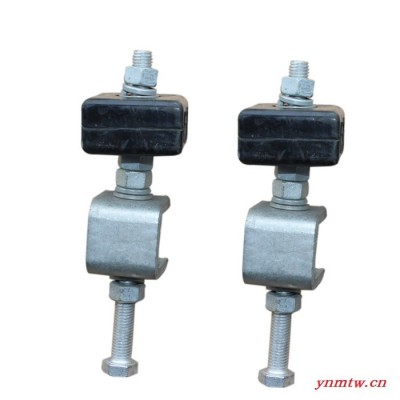

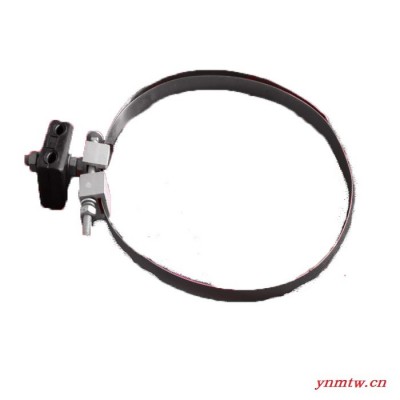

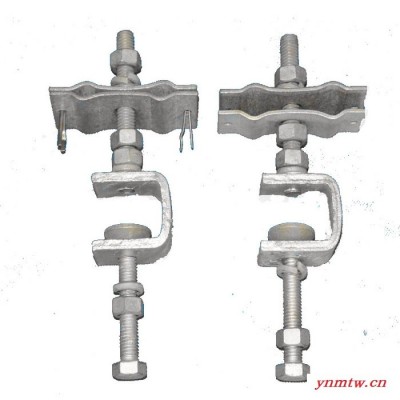

    A.塔式引下线夹具  B.杆式引下线夹具

三   本实用新型绝缘引下线夹涉及的是一种光缆夹具，是一种用于光纤复合架空地线绝缘引下线夹。包括连接金具一、复合绝缘子、连接金具二、Ｓ型固定夹子或杆用抱箍和绑线；复合绝缘子一端安装有连接金具一，另一端安装有连接金具二，连接金具二端部安装有Ｓ型固定夹子或杆用抱箍；所述绑线两端呈螺旋形，绑线中部设置有卡口与连接金具一固定配合。所述复合绝缘子包括芯棒和伞裙，伞裙中装有芯棒。所述芯棒和伞裙均采用绝缘材料制作。所述杆用抱箍包括上抱箍和下抱箍。本实用新型具有安装牢固、操作方便。用于固定接续／引下的光缆，避免光缆在运行中与塔之间产生摩擦，而且保证了光缆与杆／塔之间绝缘。

四   引下线夹用于OPGW或ADSS在杆塔上的固定，用于光缆引下及跳接时固定光缆，每1.5-2.0米光缆需安装一套。适用于不同缆径，安装便捷牢靠，可调节范围广。

用途：引下线夹夹具主要用于ADSS及OPGW光缆在杆塔上引线时的固定安装。如，在光缆接头杆(塔)处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。

五  光缆引下线安装

所有光缆引下线全部由设计要求塔腿引下，沿横材至接线盒。光缆引下时防止光缆产生金钩，引下线夹具原则上每隔1.5-2米安装一个或按离按设计光缆说明进行施工，但遇光缆引下线转弯和需满足光缆回转半径处，可根据实际情况增加引下线夹具，固定引下线。

光缆金具的订货按设计部门提供的金具的型号、数量外，由于光缆金具与光缆技术参数配合要求严格，也**是说两者要有很好的相容性，否则可能导致工程失败。(1)一般在金具订货时应提供如下技术参数：1． 光缆外径2。光缆破断强度(UTS)3，光缆**大允许张力4。光缆每日运行张力5。光缆抗侧压强度6。运行档距7对于ADSS光缆，如芳纶单绞应提供绞向。对于OPGW光缆，应提供**外层绞线的旋向。一般为右旋，左旋的订货要提示。特种光缆配套金具系列产品：各种规格的ADSS，OPGW悬垂线夹、耐张线夹、切线悬垂线夹、引下夹具、光缆接头盒、终端盒、杆塔紧固件、螺旋防振器、防振锤、电晕抑制环、紧线夹具;预绞式电力金具系列产品主要有：各种规格的用于钢芯铝绞线（LGJ/LGJF）、铝绞线（LJ）、绝缘线、钢绞线拉线的预绞式耐张线夹和用于钢芯铝绞线,铝绞线、地线的预绞式悬垂线夹以及用于钢芯铝绞线、铝绞线、镀锌钢绞线拉线接续条，还有各种规格的保护性金具产品（如护线条及补修条）等。
