树德TD75型皮带机传动滚筒 带式输送机改向辊筒

输送机传动滚筒生产厂家树德辊筒运行平稳寿命长**

河北树德矿山设备有限公司座落于渤海之滨、千童故里、中国管道装备制造基地的河北省盐山县五里窑工业区，东邻津汕高速、205国道、黄骅港，西接京沪、石黄高速，北靠京津交通十分便利。

我公司是生产TD75、DTII、DTII(A)、SSJ、DSJ、DTC、DTL、波状大倾角、DY移动式等各种带式输送机械及各种冶金矿山机械的专业生产厂家。公司设有专业的输送机械设计室，全部工程项目采用CAD设计，确保为顾客提供从设计、制造到现场安装、调试、售后服务等产品及服务。拥有先进的剪切、冲压、焊接、机加工、全自动托辊生产流水线，大型滚筒自动焊接设备，结构件预处理等专业生产设备。滚筒平衡测试仪、超声波探伤仪、超声波测厚仪、托辊运行阻力测试台，托辊轴向载荷试验台，托辊浸水试验台，托辊径向跳动试验台，带式输送机噪声计、电能测试、高阻计等完备的检测设备。

公司产品覆盖了国内市场，为国内大中型企业及重 点工程提供了大量的产品，由于产品质量可靠，供货及时，信守承诺得到用户的一致好评和推荐。

不锈钢辊筒(滚筒)是引进吸收国外先进技术，精心研究开发的系列化产品，具有结构合理，精度高、噪音低、转动灵活、承载范围大、外形美观等显著特点，是物料搬晕系统中不可缺少的关键零部件。我们已为客户提供了超过几百种形式的辊筒(滚筒)，不论在什么场合，不论货物的形式，轻重，大小，我们都能够**地满足您的输送需求。

不锈钢辊筒

定制辊筒需确认以下参数

辊筒长度选择：在60~2000mm范围内由客户任选。

辊筒材质选择：碳钢镀锌、碳钢镀铬、碳钢包胶、铝合金、不锈钢、ABS等。

辊筒类型选择：无动力辊筒、单链、双链辊筒、“O”带辊筒、锥形辊筒等。

辊筒固定方式：弹簧压入式、内牙轴式、全扁榫式、通轴销孔式。

用手动方式驱动输送带或改变其运行方向的圆筒形组件，是滚筒中的一种，是输送设备的主要配件。无动力滚筒的主要作用是通过人工推送货物来达到传送货物的目的。
无动力滚筒由以下及部分组成：
(1)筒体：一般由圆管制作。常用的有钢管、塑料管，高精度和高强度的可以用圆钢制作；
(2)内轴：一般由圆钢制作。直径小的可以用冷拉圆钢，直径大的精度高的可以车制；
(3)端盖：

密滚珠轴承固定在钢制冲YA轴承壳内，坚固、耐用，能承受比塑胶轴承座更大的载荷。

2、对使用环境要求不高，高、低温均可良好运行。

3、直径系列全，承载能力大。

4、全防静电设计。

5、适用温度：-20℃~+80℃（可定制耐高温℃以内）。

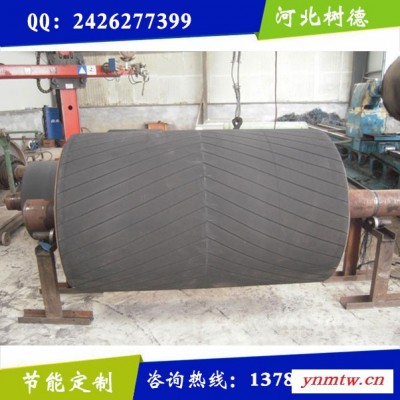

传动滚筒根据承载能力分轻、中、重三种形式，同一种滚筒同时又有几种不同的轴径和中心跨距供选用;滚筒表面有光钢面、人字型及菱形花纹橡胶覆面。人字型花纹胶面摩擦系数大、排水性好，但有方向性，安装时人字尖应与输送带运行方向一致。双向运行的输送机要采用菱形花纹，用于重要场合时一定要选用硫化橡胶覆面；用于阻燃、隔爆场合应采用响应防爆措施，轴承座分为整体式和分割式，并全部采用油杯，利于润滑脂润滑。我厂还生产更多托辊相关产品，完全可以满足你的需要。

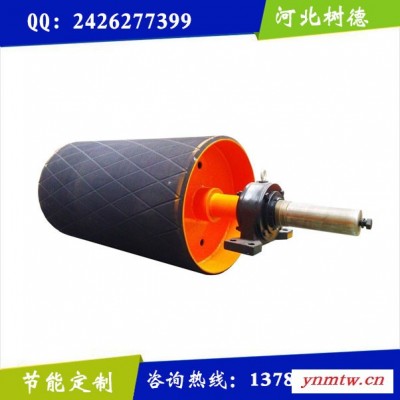

传动滚筒

1 可以代替目前广泛使用着的电机─减速器型式的外驱动装置，用来构成胶带输送机，既可输送矿石、砂子、水泥、面粉等散装物料，也可以输送麻包、设备等成件物品。 2 结构简单紧凑，占用空间面积小。 3 密封良好，适用于粉尘浓度大、潮湿泥泞的工作场所。 4 使用维修方便，操作安全可靠，寿命长。 5 能源消耗少，且容易实现集中控制。 6 可满足各种逆止、制动、包胶等需求。

电动滚筒

电动滚筒系列－－TDY75(YD)型油冷式电动滚筒，YZ型油冷(油浸)式摆线针轮电动滚筒，YZWI型外装式 YZWBI型隔爆外装式电动滚筒，YZWII型外装式 YZWBII型隔爆外装式电动滚筒
减速机系列--行星摆线针轮减速机，ZQ（ZQH圆弧）型圆柱齿轮减速机，ZD（ZDH圆弧）型圆柱齿轮减速机，ZL（ZLH圆弧）型圆柱齿轮减速机，ZS（ZSH圆弧）型圆柱齿轮减速机 ，ZSC、ZSC（A）型减速机 ，ZDY、ZLY、ZSY系列圆柱齿轮减速器，NGW型系列行星齿轮减速机，YTC系列齿轮减速电机，M型立式蜗轮减速机，BLD-A摆线针轮减速机，WXJ蜗轮减速机，WC蜗轮减速机等
逆止器系列--GN型滚柱逆止器，DTII型逆止器，NF非接触式逆止器，NDY（NJ）逆止器等

外置电动滚筒

电动滚筒工作条件

1、使用环境温度为一15℃、+40℃；

2、海拔高度不超过1000米，3、输送物料的温度不超过60℃；4、电压380V，频率50

包胶辊筒的制造工艺:
一般在滚筒的主轴方面，按受载情况，可以分为以下两种：
1)心轴只承受弯矩，如改向滚筒组的轴；
2)转轴同时承受弯矩和扭矩，如传动滚筒组的轴；轴的材料一般
过轧制或锻造的碳素钢或合金钢，通常的材质是中碳钢，四十五号钢**常用的，对于受力较大且尺寸受到限制的轴，以及某些特殊要求的轴可用合金钢，选用材质为四零铬，根据需要，轴一般需经过热处理或表面强化处理，以提高其力学性能和耐磨性等，在一般温度下，合金钢和碳素钢的弹性模量相差很小，故采用合金钢不能提高轴的刚度；轴的材质方面一般会经调质处理，对于传动滚筒组，当轴强度指标不满足要求时也可选择合并经调质处理，并按对称循环弯曲许用应力校核。

dt2型改向滚筒用于改变输送带的运行方向或增加输送带与传动滚筒间的围包角。1.5.1改向滚筒按承载能力分轻型、中型和重型；分直径50~100mm，120~180mm及200~260mm，结构型式与传动滚筒一致。1.5.2改向滚筒用于改变输送带运行方向。用于180°改向时在尾部或垂直拉紧装置处。用于90°改向时放在垂直拉紧装置的上方。增面滚筒一般用于小于或等于45°的场合。

改向滚筒

用于改变输送带的运行方向或增加输送带与传动滚筒间的围包角。
改向滚筒按承载能力分轻型、中型和重型；分直径50~100mm，120~180mm 及200~260mm，结构型式与传动滚筒一致。
改向滚筒用于改变输送带运行方向。用于180°改向时在尾部或垂直拉紧装置处。用于90°改向时放在垂直拉紧装置的上方。增面滚筒一般用于小于或等于45°的场合。
改向滚筒覆面有裸露光钢面和平滑胶面两种。

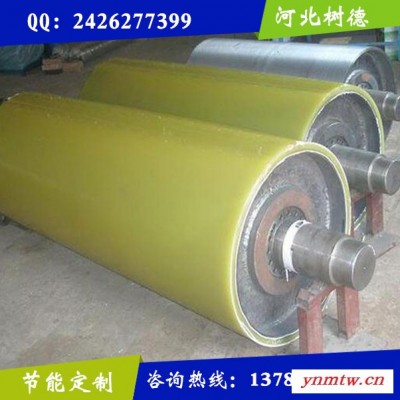

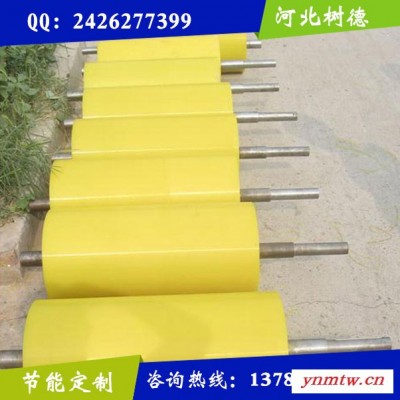

聚氨酯滚筒

大型非标滚筒
