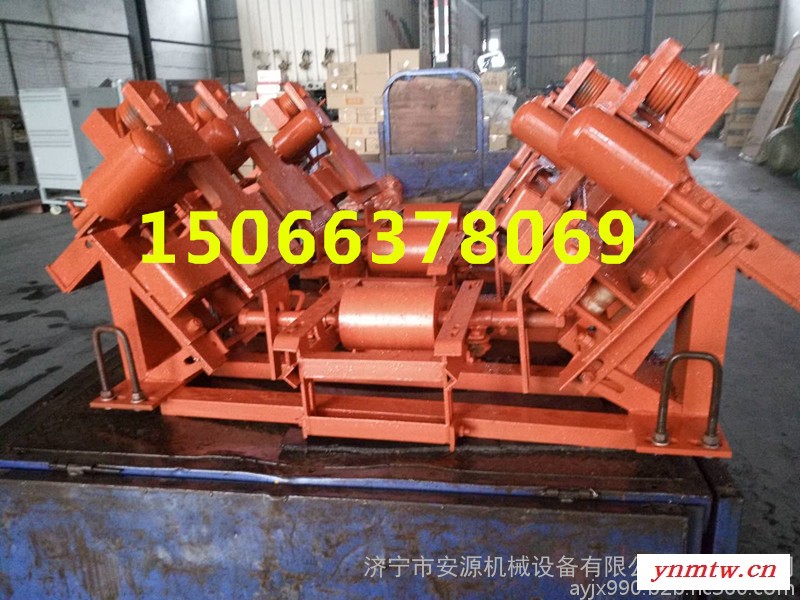

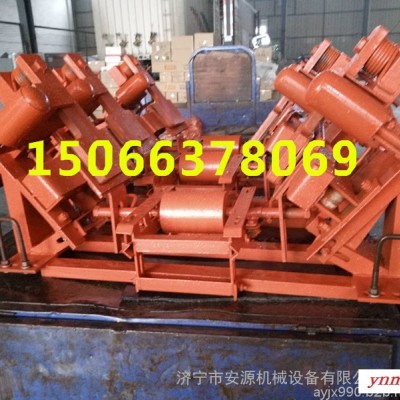

DDZ-30/100带式输送机断带抓捕器 皮带断带抓捕器 机械式断带抓铺器

DDZ-30/100带式输送机断带抓捕器 皮带断带抓捕器 机械式断带抓铺器

输送机用断带抓捕器：工作原理：DDZ-30/80、100、1200、1400型带式输送机用断带抓捕器沿带式输送机多处安装，当皮带正常运行时，中部的单向辊轮随皮带转动，左右两楔形闸块处于皮带下方且与皮带不接触，上闸块调整到皮带两侧，且与皮带纵向平行。当发生断带时，触动装置使上闸块快速转动到皮带上方，同时带动楔形闸块继续沿楔形槽运动，将下滑的皮带夹持制动在上闸块与楔形闸块之间，阻止断带下滑。
性能特点：
该产品分上、下胶带断带抓捕器，其特点有
  1.正常运行时，上闸块及楔形闸块与皮带不接触，并且上闸块旋转至皮带两侧，可避免阻碍物料运输。
  2.制动皮带时，以皮带的下滑力作为驱动力，使楔形闸块自锁，将下滑皮带制动，无需外动力。
  3.制动时，皮带被夹持在上闸块和楔形闸块之间，闸块与皮带为面接触，制动面积大，对皮损伤小。
  4.可以根据运载量，调整上闸块调整螺栓，设定上闸块伸入皮带的深度。
  5.采用整体式的安装支架，其强度比分体式支架大大增加，安装方便。
技术特征：
  1 ．单侧制动宽度（可调）：100 ~ 150mm
  2 ．额定制动力： 30KN /套
  3．破坏载荷： 50KN/套
产品使用范围：
  1．带宽为 500 ~2000mm 的带式输送机
  2．刚性架式和吊挂式输送机
  3 ．皮带输送机的倾角： a ≥ 6°
  4 ．槽型托辊槽角：适用于各种槽角。
  在不同倾角的皮带机上的安装间距（m）--（参考值）
