供应【廊坊小40刮板机】SGB420/40刮板输送机小40刮板机

类型	刮板运输机
适用领域	煤炭运输
外形尺寸（mm）	420*1200*190
输送物品	煤炭
输送能力（m3/h）	130
重量（t）	15
动力功率（kw）	40
品牌	洛阳远见
型号	SGB420/40

      本公司供应小40刮板输送机，品牌洛阳远见，型号SGB420/40。参数为：类型刮板运输机，输送物品煤炭，适用领域煤炭运输，输送能力（m3/h）130，动力功率（kw）40，外形尺寸（mm）420*1200*190。质量保证，欢迎咨询洽谈。

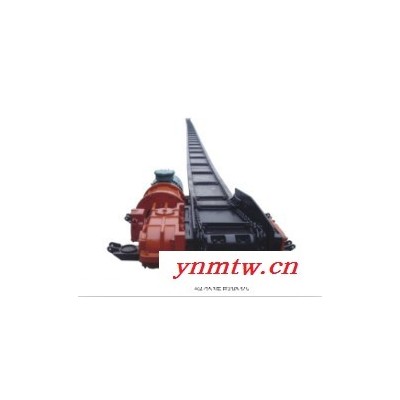

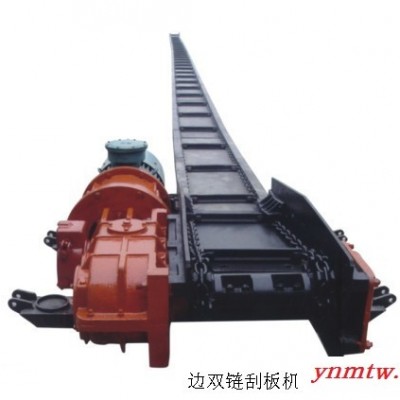

      SGB420/40TX型刮板输送机，主要用于煤矿井下缓倾斜薄煤层及中原煤层采煤工作面输送煤炭。本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点，其型式、尺寸和主要技术性能符合MT/T105-93《矿用刮板输送机型式与参数》的规定。可根据要求配备双传动，即刮板机采用两40KW台电机、两台JS40减速机**大铺设长度可达160m，在运输量上比30刮板机大大提高。

主要技术参数
参数名称		单位	参数性质	参数名称		单位	参数性质
输送机型号		SGB420/40T		电动机	型号	KYB-40
输送量		T/H	80		功率	Kw	40
设计长度		m	120		转速	r/min	1470
机头高度		mm	620		电压	V	380/660
刮板链速度		m/s	0.86	刮板链	圆环链规格	mm	Φ18*64
中部槽	长*宽*高	mm	150*420*180		每条圆环链破断拉力	KN	≥350
	每节质量	kg	153		边双链中心距离	mm	500
整机质量		kg	17600		减速器传动比		24.564

主要部分结构、性能说明
1、总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。
2、主要部件结构及工作原理
传动部：传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板构成封闭式无极传动链，从而起到运输煤炭的作用。
3、减速器：减速器为三级圆锥圆柱齿轮传动，传动功率40kw，传动比24.564。为保证轴承正常运转，应对轴承的轴向游隙进行适当调整**轴为0.04--0.1；第二轴为0.08—0.15；第三轴为0.07—0.15；第四轴为0.2—0.4，圆弧伞齿轮的轴向位置也应适当调整，以保证合理的啮合侧隙和接触斑点，其啮合侧隙不小于0.17mm，接触斑点沿齿长和齿高方向不少于50%**轴轴向游隙可通过调整螺母进行调整，第二、三、四轴轴向游隙用调整垫进行调整。
4、链轮：链轮半滚筒组成一体，为刮板链传递动力。
5、机头架：机头架由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。
6、盲轴：盲轴由轴承座、盲轴等零件组成，其主要作用是支撑链轮。
7、紧链器：紧链器由偏心轮、外壳、闸带、制动轮等零件组成，通过闸带抱紧制动轮实现制动，并与紧链挂钩配合使用，起到张紧刮板链的作用。
8、过渡槽：过渡槽由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。
9、中部槽：中部槽是刮板输送机的重要组成部分，由槽帮钢、中板、连接销组焊而成，中部槽与中部槽之间通过连接销实现纵向连接。
10、刮板链：刮板链由圆环链、刮板、连接环、螺栓组装而成，刮板材料为轧制型钢，带有斜面的一侧与中部槽中板接触，起到刮煤作用，连接环凸起部分起导向作用。
11、机尾：机尾由机尾架和机尾轴组装而成，是刮板链回转的导向机构。亦可采用双驱动方式即机头、机尾均为传动部，可使整机铺设长度增到160m。
注：采用双驱动方式时只能共用一套电控装置，先将首尾传动部调至转向一致后方可开机，否则，将造成拉断刮板链或损坏传动部等事故发生。
12、左右挡板：刮板输送机出厂时一般不配置左右挡板，若用户需要可特殊定货
