| 产地 | - |
|---|---|
| 发热量 | - |
| 品牌 | 鹤工 |
| 型号 | K2 |
| 产品用途:输送煤，矿石等物料 | 电动机转速:970（r/min） |
| 电动机功率:4（kw） | 重量:1420（t） |
| 外形尺寸:2850×1360×1297（mm） |
一、用途
K型往复式给煤机用于煤或其他磨琢性小，粘性小的松散粒状物料的给料，将储仓或料坑里的物料连续均匀地斜落到运输设备或其它筛选设备中。
二、工作原理与结构说明

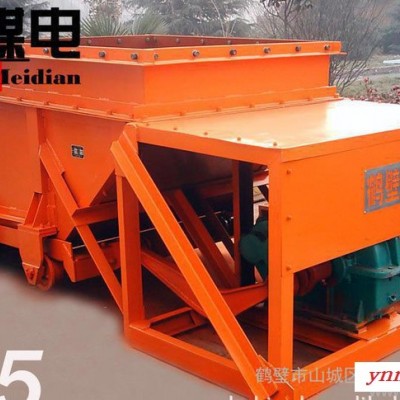

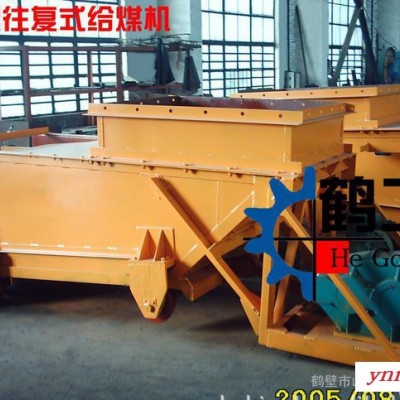

K型给煤机由机架、底板（给煤槽）、传动平台、漏斗、闸门、拖辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾斜5°的底板在辊上作直线往复式运动，煤均匀地卸到其他设备上。
三、技术参数
型 号 规 格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
给 料 能 力 （t/h） | 底板行程 （mm） | 曲柄 位置 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 |
200 150 100 50 | 4 3 2 1 | 100 75 60 25 | 90 67 45 22 | 150 112 75 39 | 135 100 68 34 | 225 170 113 55 | 200 150 100 50 | 330 247 165 83 | 300 220 150 75 | 590 440 295 148 | 530 395 268 132 | |
曲柄转速（r/min） | 62 | 62 | 62 | 62 | 62 | |||||||
电 动 机 | 型 号 | YB132M1-6 (Y160M1-8) | YB132M1-6 (Y160M1-8) | YB132M1-6 (Y160M1-8) | YB160M1-6 (Y160M1-6) | YB200M1-6 (Y160M1-6) | ||||||
功率（KW） | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
转速（r/min） | 970 | 970 | 970 | 970 | 970 | |||||||
减速机 | 型 号 速 比 | JZQ-350 15.75 | JZQ-350 15.75 | JZQ-350 15.75 | JZQ-400 15.75 | JZQ-500 15.75 | ||||||
允许** 大粒度 （mm） |
含量10%以上 |
250 |
350 |
400 |
500 |
700 | ||||||
设备 重量 | 带料斗 不带料斗 | 1227 1126 | 1451 1344 | 1781 1642 | 2327 2135 | 3237 3005 | ||||||
