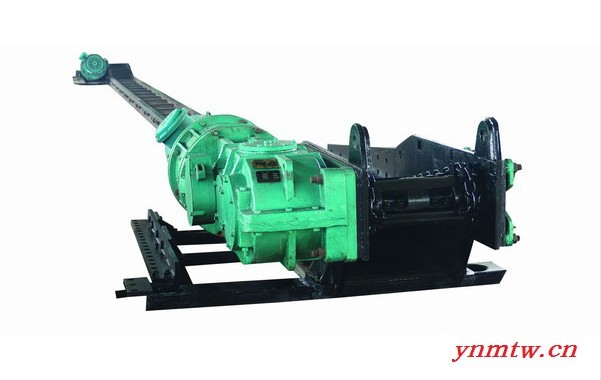

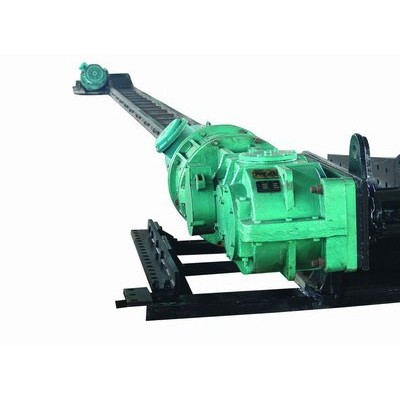

中煤SGB-420/30刮板输送机

SGB-420/30刮板输送机具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点。主要适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送，’安装档煤板可用作顺槽运输。

型号：SGB-420/30刮板输送机；

S——输送机；

G——刮板；

B——边双链型；

420——中部槽外宽宽度420（mm）；

30——电动机功率 30（kw）。

1、结构坚实。能经受住、矸石或其他物料的冲、撞、砸、压等外力作用。

2、 能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。

3、机身矮，便于安装。

4、能兼作采煤机运行的轨道。

5、可反向运行，便于处理底链事故。

6、能作液夜支架前段的支点。

输送量(t/h) 80

设计长度(m) 100

链速(m/s) 0.88

电机

电机型号 JDSB-30

额定功率(Kw) 30

额定电压(V) 380/660

转速(r/min) 1470

中部槽

尺寸(长×宽×高)mm 1200×420×150

水平弯曲(°) 3    垂直弯度(°) 3

每节质量(Kg) 75.65

刮板链

圆环链规格mm φ14×50B

圆环链条数 2

刮板链中心距mm 315

刮板间距mm 800

圆环链破断负荷KN 190

连接环破断负荷KN 170

刮板链单位质量Kg/m 14.2

型式 边双链

减速器速比 22.245

紧链型式 摩檫式紧链

卸载方式 端卸式
