| 品牌 | 威猛 |
|---|---|
| 型号 | SK-0 |
| 加工定制 | 是 |
| 输送物品 | 煤炭、焦炭、熟料、烧结、生矿块 |
| 适用领域 | 广泛应用于电力、煤炭、矿山、建材、冶金等行业。 |
| 输送能力 | 200（m3/h） |
| 动力功率 | 4（kw） |
| 外形尺寸 | 根据客户需求（mm） |
| 重量 | 根据型号而定（t） |
| 类型 | 振动输送机 |

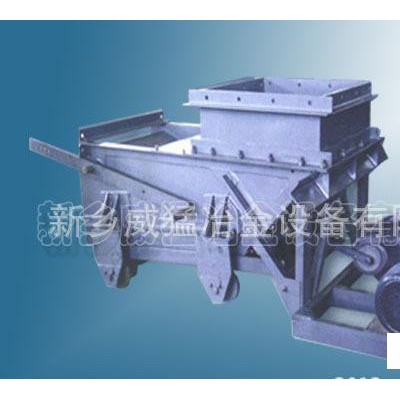

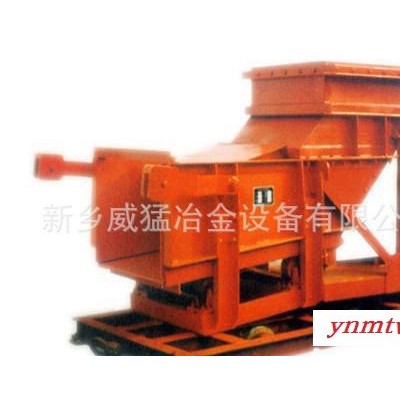

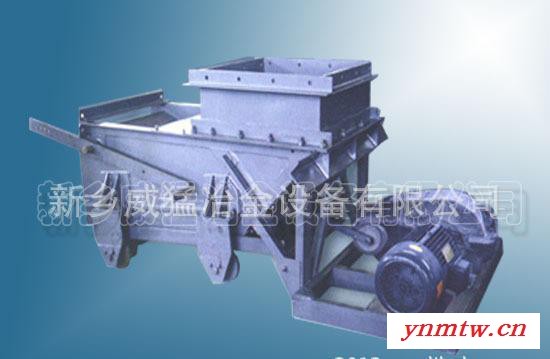

SK型双曲柄往复式给煤机
用途说明
K型往复式给煤机一般用于料仓下部给煤，特别适用于井下瓦斯浓度较大易发生爆炸的料仓下部给料。该机型采用双曲柄连杆机构，受力均匀，运行平稳。已经广泛应用于电力、煤炭、矿山、建材、冶金等行业。
结构示意图
SK型双曲柄往复式给煤机
技术参数表
主要技术参数 | |||||||||||||||||||||
型号 | SK-0 | SK-1 | SK-2 | SK-3 | SK-4 | ||||||||||||||||
曲柄转数 | 57 | 57 | 57 | 62 | 62 | ||||||||||||||||
曲柄位置 | 4 | 3 | 2 | 1 | 4 | 3 | 2 | 1 | 4 | 3 | 2 | 1 | 4 | 3 | 2 | 1 | 4 | 3 | 2 | 1 | |
底板行程 | 200 | 150 | 100 | 50 | 200 | 150 | 100 | 50 | 200 | 150 | 100 | 50 | 200 | 150 | 100 | 50 | 260 | 140 | 130 | 50 | |
生产能力 | 烟煤(t) | 90 | 67 | 45 | 22 | 135 | 100 | 68 | 31 | 200 | 150 | 100 | 50 | 300 | 210 | 150 | 75 | 530 | 390 | 260 | 130 |
无烟煤(t) | 100 | 75 | 50 | 25 | 150 | 112 | 75 | 38 | 225 | 170 | 113 | 55 | 330 | 247 | 165 | 83 | 590 | 440 | 290 | 148 | |
电动机 | 型号 | Y160M1-8或 | Y160M1-8或 | Y160M1-8或 | Y160M1-6或 | Y160M1-6或 | |||||||||||||||
功率(KW) | 4 | 4 | 4 | 7.5 | 15 | ||||||||||||||||
转速(rpm) | 720 | 720 | 720 | 960 | 970 | ||||||||||||||||
减速机 | 型号 | JZQ350 | JZQ350 | JZQ350 | JZQ400 | JZQ500 | |||||||||||||||
速比 | 12.63 | 12.63 | 12.63 | 15.75 | 15.75 | ||||||||||||||||
最大粒度尺寸(mm) | 最大料度含量10%以下 | 250 | 350 | 400 | 500 | 700 | |||||||||||||||
最大料度含量10%以上 | 200 | 300 | 350 | 450 | 550 | ||||||||||||||||
重量(kg) | 带漏斗 | 1150 | 1253 | 1420 | 1940 | 2280 | |||||||||||||||
不带漏斗 | 1080 | 1157 | 1288 | 1830 | 2680 | ||||||||||||||||
备注：我公司可根据客户需求进行非标设计。
更多详情请登录我公司网站www.xxwmyj.com
新乡威猛冶金设备有限公司欢迎新老客户垂询
