明华厂家 专业供应厢式压滤机 过滤设备压滤机

板框压滤机有手动压紧、机械压紧和液压压紧二种形式。手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。

压滤机的出液有明流和暗流两种形式，滤液从每块滤板的出液孔直接排出机外的称明流式，明流式便于监视每块滤板的过滤情况，发现某滤板滤液不纯，即可关闭该板出液口；若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式，暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤。

压滤机根据是否需要对滤渣进行洗涤，又可分为可洗和不可洗两种形式，可以洗涤的称可洗式，否则称为不可洗式。可洗式压滤机的滤板有两种形式，板上开有洗涤液进液孔的称为有孔滤板(也称洗涤板)，未开洗涤液进液孔的称无孔滤板(也称非洗涤板)。可洗式压滤机又有单向洗涤和双向洗涤之分，单向洗涤是由有孔滤板和无孔滤板组合交替放置；双向洗涤滤板都为有孔滤板，但相邻两块滤板的洗涤应错开放置，不能同时通过洗涤液。

工作原理

板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤 布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。

板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 320～2000毫米，框厚为16～80毫米，过滤面积为1～1200米2。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不 锈钢、聚丙烯和橡胶等材料制造。

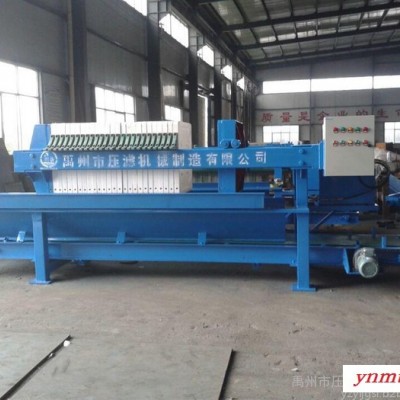

板框压滤机主要由止推板(固定滤板)、压紧板(活动滤板)、滤板和滤框、横梁(扁铁架)、过滤介质(滤布或滤纸等)、压紧装置、集液槽等组成(参见附图),其中过滤介质和集液槽由用户自备，也可由本厂代配。

操作步骤

**步压紧：压滤机操作前须进行整机检查：查看滤布有无打折或重叠现象，电源是否已正常连接。检查后即可进行压紧操作，首先按一下“启动”按钮，油泵开始工作，然后再按一下“压紧”按钮，活塞推动压紧板压紧，当压紧力到达调定高点压力后，液压系统自动跳停。

第二步进料：当压滤机压紧后，即可进行进料操作：开启进料泵，并缓慢开启进料阀门，进料压力逐渐升高至正常压力。这时观察压滤机出液情况和滤板间的渗漏情况，过滤一段时间后压滤机出液孔出液量逐渐减少，这时说明滤室内滤渣正在逐渐充满，当出液口不出液或只有很少量液体时，证明滤室内滤渣已经完全充满形成滤饼。如需要对滤饼进洗涤或风干操作，即可随后进行，如不需要洗涤或风干操作即可进行卸饼操作。

第三步洗涤或风干：压滤机滤饼充满后，关停进料泵和进料阀门。开起洗涤泵或空压机，缓慢开启进洗液或进风阀门，对滤饼进行洗涤或风干。操作完成后，关闭洗液泵或空压机及其阀门，即可进行卸饼操作。

第四步卸饼：首先关闭进料泵和进料阀门、进洗液或进风装置和阀门，然后按住操作面板上的“松开”按钮，活塞杆带动压紧板退回，退至合适位置后，放开按住的“松开”按钮，人工逐块拉动滤板卸下滤饼，同时清理粘在密封面处的滤渣，防止滤渣夹在密封面上影响密封性能，产生渗漏现象。至此一个操作周期完毕。
