| 产地 | 山东 |
|---|---|
| 级数 | 单级、双段、三段 |
| 槽型 | 顺流槽 |
| 旋流器类型 | 跳汰机 |
| 品牌 | 佰伦 |
| 型号 | SKT型跳汰机 |
| 加工定制 | 是 |

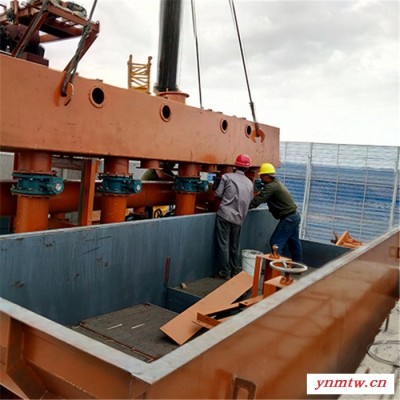

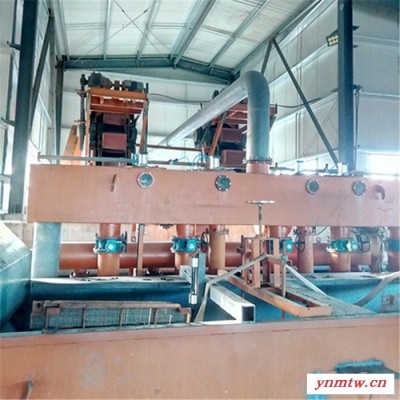

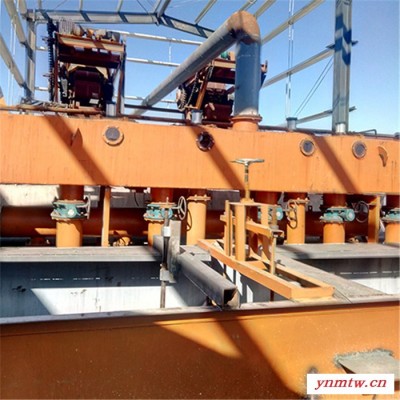

我国知名的选煤设备，被国家确定为重点推广。跳汰机有单段跳汰排矸机（可替代动筛排矸机）、双段、三段多种结构形式，可分选块煤、末煤和不分级煤，适应于各种规模选煤厂选用。采用多室共用风阀、立式锥形变径滑动风阀、净化加油装置、无溢流堰仓式排轮排料、自动控制系统等多项新技术。
1、多室共用风阀
采用多室共用风阀专业技术，进一步提高了数控风阀的整体工作性能，增强了供风的同步性，有效保证跳汰机分层效果；减少了事故点，降低了维护量；降低了高压风的风量，减少了辅助设施投资；节约能源，降低生产成本；操作简单。
2、立式锥形变径滑动风阀
普通的立式滑动风阀阀套与阀芯之间有一定的间隙，且间隙是上下一致的,因此滑动风阀处于关闭状态时仍然存在一定间隙。立式锥形变径滑阀克服了这一缺点，关闭严密，节省风量。
3、净化加油装置
集中净化加油装置，降低事故发生率，减少维护量；实现了自动放水排污，降低了维护成本。
4、全新的机体结构
采用新式U型振荡的筛下空气室，洗水脉动更加平稳均匀，能耗小；筛下顶水沿机体全宽均匀给入，有利于床层脉动平稳，提高分层精度；减少机体容水量和各风室之间串风、串水现象，洗水脉动特性更为合理，有利的保证了跳汰机洗选效果。
5、排料装置
采用无溢流堰仓式排轮排料，并增设了活动护板，具备防卡矸功效；排料量连续、稳定、准确、产品质量易于保障；溢流堰可视煤质变化进行调节，利于稳定床层厚度、松散度和分选状态。
6、浮标装置
浮标可选用直线式传感器和四连杆角位移动传感器，浮标运动灵活，传感器测量精度高，可准确检测床层厚度，为自动排料控制系统提供可靠的参数。
7、控制系统
采用PLC和触摸屏组成的智能控制系统，可方便的调节和显示跳汰机的各种工作参数，使得跳汰机操作方便简单，可以根据要求生成多频、复振等适合煤炭分选的复合跳汰波形，适于多种可选性煤炭的洗选加工。
主要技术参数(表1)
| 规格型号 | SKT-5 | SKT-6 | SKT-8 | SKT-10 | |
| 入选物料 | | | | | |
| 入料粒度 mm | 0～50 | 0～50 | 0～100 | 0～100 | |
| 处理能力 t/h | 50～100 | 60～120 | 80～160 | 100～200 | |
| 跳汰次数 min-1 | 30～90 | 30～90 | 30～90 | 30～90 | |
| 跳汰振幅 mm | 40～130 | 40～130 | 40～130 | 40～150 | |
| 筛面倾角 | 矸石段( ) | 3 | 3 | 3 | 3 |
| | 1 | 1 | 1 | 1 | |
| 筛孔直径 | 矸石段 mm | 8×15 | 8×15 | 8×15 | 8×15 |
| 中煤段 mm | 6×15 | 6×15 | 6×15 | 6×15 | |
| 数控气动风阀 | 工作方式 | 数控气动 | 数控气动 | 数控气动 | 数控气动 |
| 气缸工作风压MPa | 0.4～0.6 | 0.4～0.6 | 0.4～0.6 | 0.4～0.6 | |
| 机器净重t | ～18 | ～21 | ～24 | ～26 | |
| 带料总重t | ～50 | ～60 | ～85 | ～100 | |
| 外形尺寸 （长×宽×高）mm | 6572× 2787× 6180 | 6649× 2787× 6180 | 6830× 3657× 5993 | 6830× 3657× 5993 | |
| 配用鼓风机 （低压） | 风量m3/min | 30～35 | 35～48 | 48～56 | 55～70 |
| 风压MPa | 0.039 | 0.039 | 0.039 | 0.039 | |
| 配用压风机 （高压） | 风量m3/min | 1.6 | 1.6 | 2.4 | 3 |
| 风压MPa | 0.7 | 0.7 | 0.7 | 0.7 | |
| 规格型号 | SKT-12 | SKT-14 | SKT-24 | |
| 入选物料 | | | | |
| 入料粒度 mm | 0～100 | 0～100 | 0～80 | |
| 处理能力 t/h | 120～200 | 140～210 | 240～360 | |
| 跳汰次数 min-1 | 20～80 | 20～80 | 40～80 | |
| 跳汰振幅 mm | 40～150 | 40～130 | 40～130 | |
| 筛面倾角 | | 3 | 3 | 3 |
| | 1 | 1 | 1 | |
| 筛孔直径 | 矸石段 mm | 8×15 | 8×15 | 8×15 |
| 中煤段 mm | 6×15 | 6×15 | 6×15 | |
| 数控气动风阀 | 工作方式 | 数控气动 | 数控气动 | 数控气动 |
| 气缸工作风压MPa | 0.4～0.6 | 0.4～0.6 | 0.4～0.6 | |
| 机器净重t | ～33 | ～40 | ～78 | |
| 带料总重t | ～100 | ～125 | ～200 | |
| 外形尺寸 （长×宽×高）mm | 6830×4037×6400 | 6845×4454×6177 | 7600×5549×7572 | |
| 配用鼓风机 （低压） | 风量m3/min | 65～84 | 85～105 | 140～190 |
| 风压MPa | 0.039 | 0.039 | 0.039 | |
| 配用压风机 （高压） | 风量m3/min | 3 | 6 | 6 |
| 风压MPa | 0.7 | 0.7 | 0.7 | |
