| 产品类型 | 全新 |
|---|---|
| 有效容积 | 10（L） |
| 处理能力 | 10T/H |
| 进料含水率 | 99（%） |
| 滤饼含水率 | 50（%） |
| 适用对象 | 污泥 |
| 适用范围 | 电镀,制药,冶金,选矿,水处理,食品,石油,染料,轻工,汽车,化工,纺织,其他 |
| 性能 | 精密过滤,高效过滤 |
| 样式 | 带式 |
| 用途 | 固液分离 |
| 原理 | 加压过滤 |
| 滤料类型 | 无纺布 |
| 自动化程度 | 自动 |
| 有效过滤面积 | 1-100 |
| 品牌 | 绿科 |
| 型号 | 各种型号 |
一．前言
市政污水、产业废水的治理已成为各地市、各企业的首要问题，虽然污水的处理工艺技术已成熟和完善，但其污泥的浓缩，脱水这一关键环节，还在不断的研究和探索。我厂今年来。对现有的各类脱水机工作原理和结构进行了研究，并吸收了成熟的国外技术和经验，开发研制了新一代脱水设备。替代了至今尚不完善的板框压滤机和离心浓缩机，广泛应用于污水处理流程中的污泥浓缩、生产过程中的浆料浓缩压滤，是最合适的浓缩设备。
二．调质上料
| 溶解絮凝剂 污 泥 |
泥 混凝罐 脱水机
三．脱水机的工作原理
由于液状污泥的流动性高，游离态水多，没有抗压能力，故首先进入重力脱水区，使游离态的水去除，降低污泥的流动性，使絮团和颗粒之间产生较大的结合力，然后进入楔形预压脱水阶段，污泥经轻微压脱水后，流动性几乎完全丧失，为回旋脱水和剪切脱水作准备，污泥经重力脱水区和楔形脱水后，基本将游离水和絮团内的水分脱除，进入回旋脱水区，通过回旋辊体直径变化，逐渐提高网带的张力，形成渐次脱水，当网带夹泥进入直径较小的辊体时，由滤带拉伸力产生的压榨力和脱水饼夹在上、下两层滤带之间，并由其转动方向的不同而产生的剪切力进行脱水处理。
1、重力脱水区
污水经泵送入污泥搅拌罐内与高分子絮凝剂混合后，使污泥中的细小悬浮物经高分子絮凝剂作用形成较大的胶羽状颗粒，而后以重力流方向流入压滤机的布泥装置，使胶羽状污泥均匀的分布在滤布上。
重力脱水区的滤布水平行走，经过调质的污泥其毛细水转成游离水，在重力作用下穿过滤布，由泥中分离出去，重力脱水区的功能是提高污泥浓度，使胶羽状污泥趋于稳定，以利于后续压榨脱水。
2、压力脱水区
在此区内，上下滤布逐渐靠拢，污泥逐渐受到挤压，污泥浓度继续提高。
3、加压脱水区
进入加压脱水区后，被夹在上下滤布之间的污泥在呈S状排列的压榨辊间作S型上下移动，而逐渐增大的压力和剪切力使胶羽状污泥中的毛细管结合水被压榨出来，产生较干的污泥饼，经刮泥装置排出机外，至此，完成脱水全过程。
四．结构特征

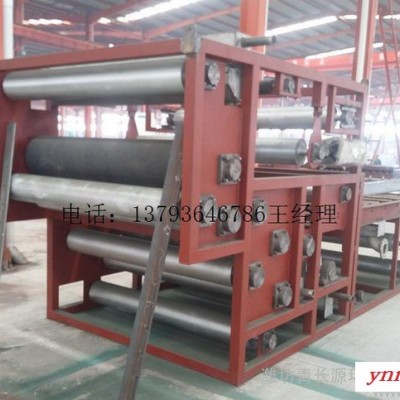

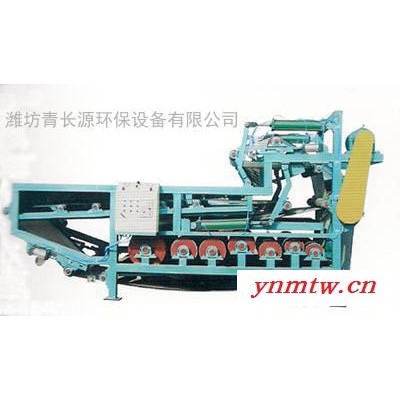

NP带式污泥脱水机主要由架体、布泥器、脱水板、脱水辊、回旋辊、调偏辊、主动辊、张紧辊、传动装置、电控气控装置、喷淋装置、接水装置等组成。
五．性能参数
NP系列污泥脱水机技术参数表
| 名称
| 滤带宽度 | 滤带速度 | 给料浓度 | 出料浓度 | 工作气压 | 清洗水压 | 驱动功率 | 处理量 （固物） |
|
| Mm | m/min | % | % | Mpa | Mpa | KW | T/D |
| NP-500 | 500 | 0.8-4 | ³3 | 25-45 | ³0.4 | ³0.5 | 1.1 | 5-10 |
| NP-1000 | 1000 | 0.8-4 | ³3 | 25-45 | ³0.4 | ³0.5 | 2.2 | 10-20 |
| NP-1500 | 1500 | 0.8-4 | ³3 | 25-45 | ³0.4 | ³0.5 | 2.2 | 20-30 |
| NP-2000 | 2000 | 1.0-5 | ³3 | 25-45 | ³0.4 | ³0.5 | 3.0 | 30-40 |
| NP-2500 | 2500 | 1.0-5 | ³3 | 25-45 | ³0.4 | ³0.5 | 3.0 | 40-60 |
| NP-3000 | 3000 | 1.0-5 | ³3 | 25-45 | ³0.4 | ³0.5 | 3.0 | 60-80 |
|
|
|
|
|
|
|
|
|
|
六．安装试机
（一）安装
（二）试车
试车前的准备工作：
试车操作：
