| 结构形式 | 机械式 |
|---|---|
| 包装类型 | 全新包装 |
| 产地 | 山东潍坊 |
| 产品认证 | ISO9001 |
| 额定功率 | 200W |
| 工作压力 | 高压 |
| 执行标准 | 行标 |
| 处理量 | 3000 |
| 容量 | 5000 |
| 销售方式 | 品牌经销 |
| 扬程 | 100m |
| 噪声 | 0-20db |
| 种类 | 污泥脱水机 |
| 周边线速度 | 100 |
| 总功率 | 50W |
| 执行质量标准 | 行标 |
| 贸易属性 | 库存 |
| 无故障时间 | 100 |
| 发货期限 | 7天 |
| 品牌 | 核工 |
| 型号 | HGDY |
| 加工定制 | 是 |
| 能效等级 | 一级 |
| 污泥回收率 | 90 |
| 滤带线速度 | 100 |
产品介绍：
HGDY系列带式压滤机是我公司吸收、消化国内外新污泥脱水技术、经反复研究实践改进而成的一种新型三网式污泥脱水压滤设备，具有污泥脱水率高、泥饼含固量高等特点，其主要技术指标已经达到国内先进水平，适用范围非常广泛。
一、工作原理：
高效絮凝对污泥进行合理的调质处理，利用重力脱水，机械挤压脱水原理脱除了污泥中的水分，使污泥以滤饼状态排出，可将各种工业污泥经重力脱水后得到高质量的泥饼，高品质的滤带在压滤过程中可迅速脱水，后面渐小的压辊排列以及滤带接触角度的改变，确保压力和剪切的组合，从而大大提高泥饼含固率和脱水效率，独特设计的电磁调偏和滤带张紧系统解决了设备使用中的一些困难。
二、结构说明：
HGDY系列带式压滤机包括絮凝区，重力脱水区、楔形脱水区，加压脱水区。（成套设备包括其所需之附属设备。）
1、絮凝区：设备装置有直立型凝集槽一座，并装置搅拌机一组。
2、重力脱水区：一次重力浓缩区由浓缩滤布组成，其材质为PE材质，凝集后污泥导入浓缩滤布浓缩。
3、楔形脱水区：楔形脱水区由浓缩滤布组成，其材质为PE材质。一次重力脱水后导入楔形脱水区继续浓缩脱水。
4、加压脱水区：加压脱水区由主滚轮.导引滚轮及压挤滚轮等构成，主滚轮为特殊L形条块，浓缩污泥介于两条带之间，藉由两滚轮逐渐增加压力剪切脱水，分离水则轻易地从沟槽派出，有效地压出污泥中的水分，并排出泥饼。（为了使滤布正常运行，设有电磁调偏装置）
5、滤布清洗装置：滤布剥离泥饼后，经装置于滤布两面的清洗水喷头加以清洗干净。
6、电磁调偏装置：气动式，当滤布异常偏移时，藉着电磁调偏装置感知，使脱水设备立即停止运作，保障机器安全。限位开关能测得滤带的极限偏移，当滤带发生极限偏移时脱水机立即自动感应停止运转。
平面示意图：
三、技术指标(仅参考) :
| 项目/型号 | HGDYQ500 | HGDYQ1000 | HGDYQ1500 | HGDYQ2000 | HGDYQ2500 | HGDYQ3000 | |
| 滤带宽度(mm) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| 污泥处理量(m3/h) | 1-4 | 4-8 | 8-14 | 14-20 | 20-25 | 25-35 | |
| 滤饼含水率 | ≤80% |
|
|
|
|
| |
| 污泥回收率 | ≥95% |
|
|
|
|
| |
| 滤带张力(KN/m) | 0~5 | 0~4.9 | 0~4.1 | 0~3.9 | 0~3.3 | 0~3.3 | |
| 压榨滤带线速度(m/min) | 1.4~7.2 | ||||||
| 冲洗水耗量(m/min) | 回用水 | 〈8.2 | 〈14.5 | 〈20.7 | 〈27 | 〈35.2 | 〈45.6 |
| 净水 | 〈2.7 | 〈4.8 | 〈6.9 | 〈9 | 〈11.7 | 〈15.1 | |
| 冲洗水压力(m3) | 回用水 | ≥0.4 | |||||
| 净水 | ≥0.8 | ||||||
|
|
| ||||||
| 主电机功率( kw ) | 0.75 | 1.5 | 2.2 | 3 | 3 | 4 | |
| 空压机功率（kw） | 2.2 | 2.2 | 2.2 | 3 | 3 | 4 | |
| 主机重量(kg) | 2500 | 3100 | 3900 | 4500 | 5300 | 6100 | |
四、结构特点：
1、加固机架，外形美观大方，轴承座特制一坚固、防腐防水、特殊防腐工艺；
2、结构刚度大，运行平稳、噪音低，化学药剂用量少；
3、配置先进的浓缩预处理设备，(对污泥絮凝效果好)运行成本低；
4、重力脱水区配置先进的布料器，使物料分布均匀，延长滤带寿命；
5、具有超长的重力脱水区和楔形脱水区，物料脱水充分，保证物料不会在压榨区内溢出；
6、辊系排列科学有序，重力脱水、楔形脱水、压榨脱水分别排出，互不干扰，压榨脱水辊直径比率大，脱
水效果好。因此生产能力大、节能高效；
7、从进料到排出泥饼连续作业自动化程度高，根据需要可设PLC接口，便于微机集中控制；
8、动力传动机构采用机械或变频无级调速，调速范围大，适应性广；
9、带式压滤机滤带设有可靠的反冲洗装置，保证滤带的脱水效果；
10、带式压榨过滤机采用气动张紧和气动自动纠偏装置，保证滤带的安全正常运行；
11、带式压滤机操作安全可靠，采用红外安全防护和全方位的紧急安全停车装置；
12、带式压榨过滤机可根据不同物料配置不同结构的滤带过滤精度高；
五．适用范围：
广泛适用于矿山、沙场、陶瓷、化工、冶金、淀粉、果汁、制药、果汁、电力、煤矿、造纸、豆渣、署渣、酒遭、木署渣等等行业的连续脱水。

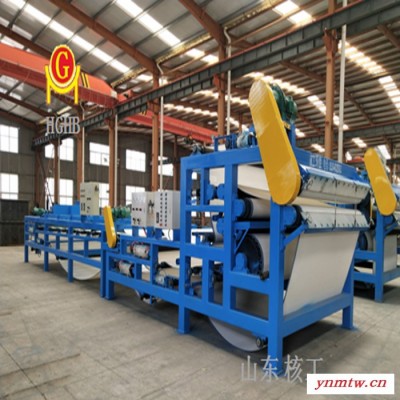

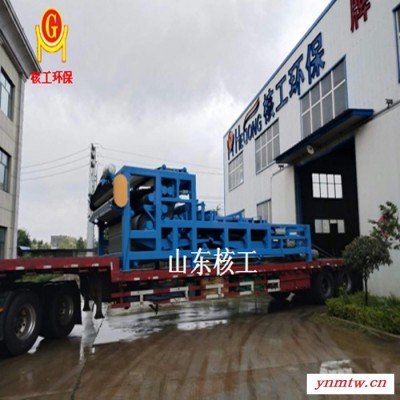

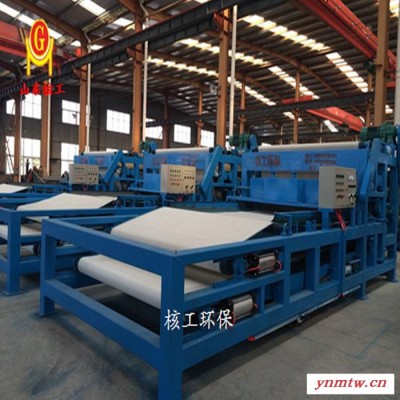

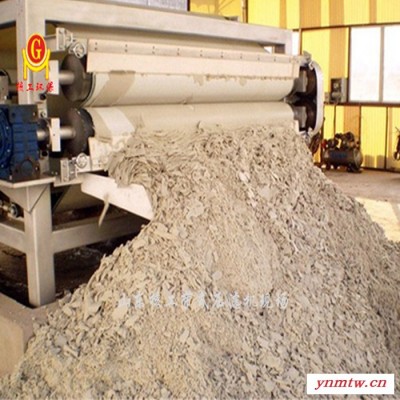

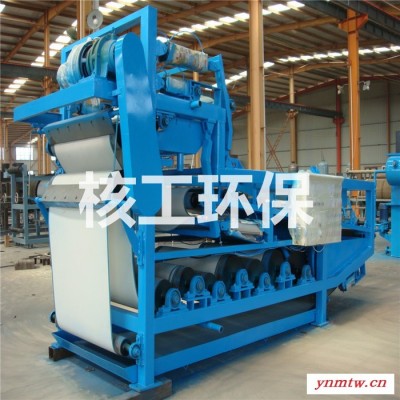

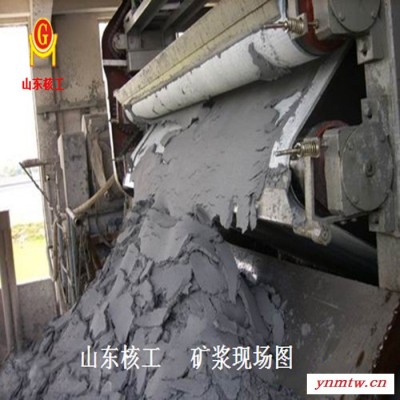

产品实拍图

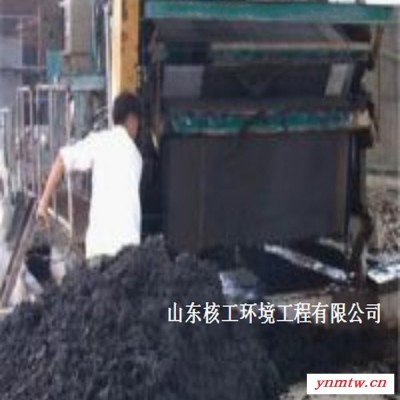

江西某造纸厂污泥处理设备（带式污泥压滤机）现场处理调试
附：HGDY系列带式污泥压滤机在不同行业的运行参数（仅参考）
| 污泥种类 | 污泥含固率 | 药剂使用量 | 处理能力 | 泥饼含固率 | |
| 市政污泥 | 初沉污泥 | 2-6 | 2-4 | 120-350 | 25-38 |
| 剩余活性污泥 | 1-3 | 3-5 | 70-150 | 18-25 | |
| 生化污泥 | 消化污泥 | 3-6 | 3-6 | 150-400 | 24-38 |
| 剩余活性污泥 | 1-3.6 | 2-5 | 50-160 | 18-25 | |
| 自来水厂污泥 | 2-3 | 2-3 | 80-150 | 20-25 | |
| 屠宰污泥 | 剩余活性污泥 | 1-2.5 | 6-10 | 50-140 | 18-22 |
| 沉淀+生化+凝固 | 2-4 | 5-8 | 80-150 | 18-26 | |
| 工业污泥 | 造纸工业污泥 | 2-5 | 2-3 | 100-450 | 30-45 |
| 皮革工业污泥 | 3-5 | 3-8 | 100-350 | 22-38 | |
| 食品工业污泥 | 1-2 | 4-8 | 50-80 | 15-18 | |
| 染料工业污泥 | 1.5-2.5 | 4-10 | 50-140 | 17-22 | |
| 海产品加工业污泥 | 1-2.5 | 2-3 | 50-70 | 16-18 | |
| 酿酒工业污泥 | 2-3 | 2-3 | 60-100 | 18-23 | |
| 炼油工业污泥 | 2-3 | 2-3 | 80-100 | 20-22 | |
| 纺织工业污泥 | 2-3 | 2-3 | 80-180 | 20-25 | |
| 印染工业污泥 | 2-3 | 2-5 | 80-150 | 18-20 | |
| 制碱盐业污泥 | 20-23 | 2-3 | 1200-1840 | 42-45 | |
| 酸性废水中和污泥 | 15-35 | 1.5-2.5 | 900-2800 | 50-65 | |
| 电镀污泥 | 2-4 | 1.5-2.5 | 80-350 | 20-30 | |
| 钢铁工业污泥 | 12-30 | 0.3-1 | 660-2400 | 70-83 | |
| 淀粉渣 | 10-15 | 2-3 | 800-1500 | 45-50 | |
| 洗煤厂污泥 | 54-56 | 0.3-1 | 3240-4480 | 74-77 | |
