| 产地 | 江西 |
|---|---|
| 产品别名 | 跳汰机 |
| 产品用途 | 选矿 |
| 功率 | 1.5kw |
| 类型 | 全新 |
| 适用行业 | 矿山设备 |
| 用途 | 选矿 |
| 规格 | 200*300mm |
| 处理能力 | 1 |
| 给料粒度 | 10mm |
| 重量 | 0.5 |
| 槽型 | 顺流槽 |
| 旋流器类型 | 重介质 |
| 品牌 | 浩鑫 |
| 型号 | XCT-200 |
| 加工定制 | 是 |

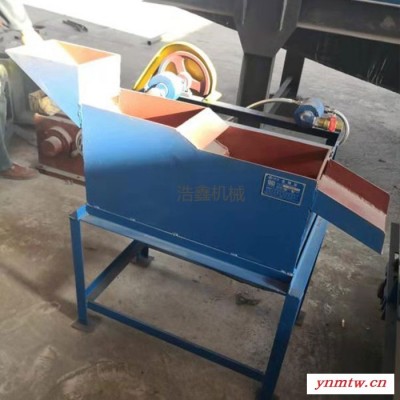

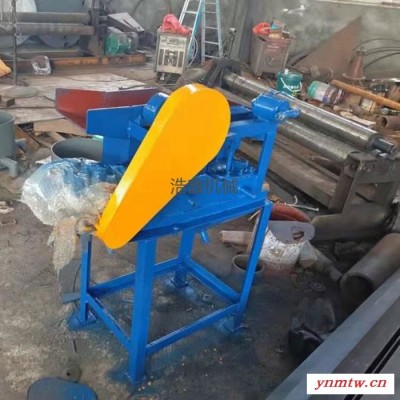

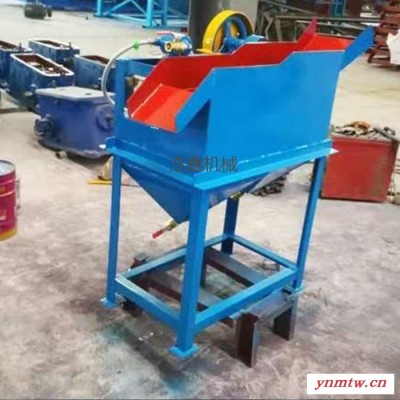

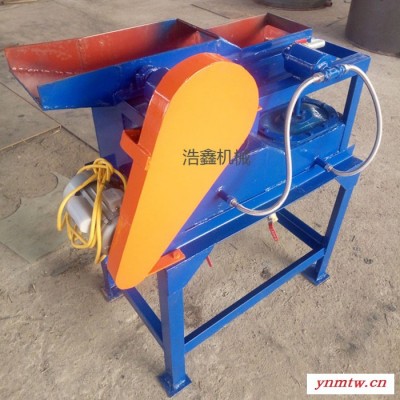

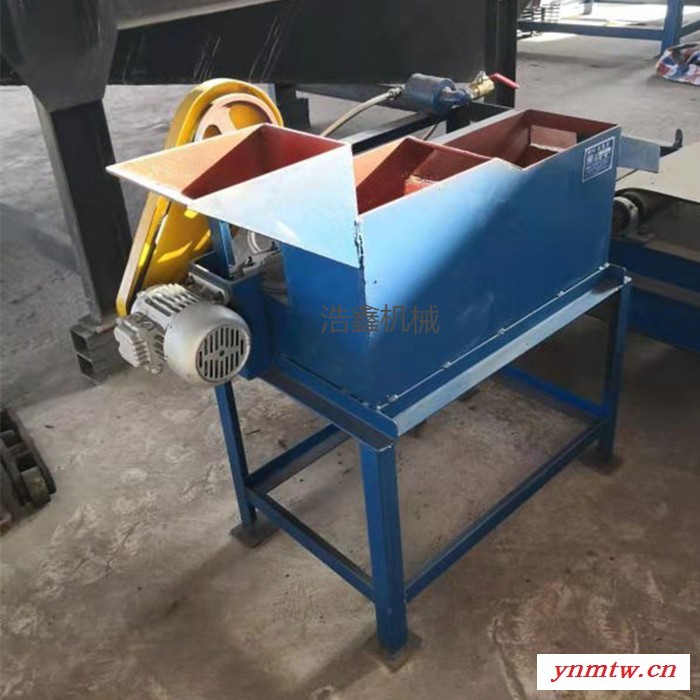

厂家选矿XTC200*300实验室跳汰机 小型重选设备 水力选矿用微型跳汰机
一、用途
隔膜式跳汰机用于重力选矿，重力选矿是基于矿石的比重不同，在介质中沉降速度亦异，利用矿物重量上的差别，而完成矿粒混合物的分层选别的工作。XTC隔膜式跳汰机适于选别黑色和有色金属、化学、建筑等方面的实验研究之用。
二、技术参数
| 项 目 | 单 位 | XCT100×150 | XCT200×300 |
| 跳汰室长度 | Mm | 150 | 300 |
| 跳汰室宽度 | Mm | 100 | 200 |
| 跳汰室数 | 个 | 2 | 2 |
| 跳汰室面积 | ㎡ | 0.03 | 0.06 |
| 偏心冲程 | Mm | 0-20 | 0-32 |
| 给矿粒度 | Mm | 0-3 | 0-6 |
| 每分钟冲次 | 1/min | 420 | 346 |
| 处理能力 | t/h | 0.02-0.7 | 0.02-0.7 |
| 筛下水的量 | L/S | 0.117 | 0.117 |
| 筛上水的量 | L/S | 0.10 | .010 |
| 电机功率 | Kw | 0.55 | 0.75 |
| 电机转数 | r/min | 1400 | 1400 |
| 外形尺寸 | Mm | 754×584×902 | 1110×820×1312 |
| 总重量 | kg | 150 | 175 |
三、结构原理
隔膜式跳汰机，如图一所示，它上部为长方形，而下部为角锥形的洗矿槽1与2两个相连，装在机架3上构成一体，各槽各有跳汰区A、B和隔膜区 C，在A、B两区之间用不到底的隔板分开。各槽共助于同一传动装置4，配水活瓣5，如图二所示，及补助水管6，跳汰区上部跳汰过程靠隔膜往复运动造成水的鼓动来进行矿物分选，隔膜下冲时，在筛板下面供给补助水，补助水用配水活瓣5来调节，活瓣5与隔膜7的动作是同步的，当隔膜下降时活瓣关闭，水不进入跳汰机中，但隔膜上升时，活瓣启开，因此减少了跳汰机内下降水流的作用。
槽体是灰口铁铸造而成，隔膜7乃固定在槽体水平铁垫8上密封而不漏，隔膜借助于偏心连杆9、10及隔膜连杆11与杠杆12相连接，并由杠杆12获得往复运动，因而在工作室造成相应的鼓动，杠杆又与套在轴13上的偏心连杆相连接，轴14由电动机15通过三角皮带16及皮带轮17带动。
各室的高度不同而成阶梯形，原矿经给矿槽18卷入跳汰室，基于矿物比重不同，被水驱动而分别排出，沉入下层的是比重大的矿物经过截门19胶管20（胶管长度需根据实际使用条件决定）进入排矿瓶21，在上层比重小的矿物沿溢流槽22流出。
四、安装与试验
XCT隔膜式跳汰机安装在车间平地上或案台上，若为辅助设备时，或与其它设备相配置时，应考虑到给矿、排矿及检查修理等工作的方便，跳汰机安装地点应有220/380伏的电源，补助水压力为0.6-2Kg/c㎡。
空车试验不少于2小时，如一切顺利则进行负荷试车，负荷试车时应以正常操作，每当机器移动，一定要将机器固紧在木板上。
五、使用与调整
隔膜式跳汰机的两个槽是相等的，而安装高度不同，以便易于从一室流入二室的连续作业 ，矿物原料由给矿槽送入跳汰室，籍隔膜作往复运动而获得鼓动水流，矿物借水力作用而移动。因此，隔膜的冲程大小有很大的意义。
冲程和冲次主要决定于被处理物质的粒度，被处理物质越粗，则所需冲程愈大，而冲次愈少，调节隔膜冲程大小时，要考虑到所采用的冲程能保证人工床有很好的活动性，当其它条件相同时，厚的人工床或高的尾板需要较大的冲程以便能克服较大的阻力。
隔膜下冲时人工床在某一时期内，应当成为浮悬状态，不但不破坏其完整性，当转为吸入行程时，吸力不应大得使矿粒过分紧密。
为调节隔膜冲程时，松开偏心瓦螺钉，调到所需距离后，再重新紧固，同时应注意两个隔膜的冲程应相等。如图三
所选矿物达到要求或玻璃瓶注满矿物后，可将截门关闭，将排矿瓶中矿物取出。
六、润滑
隔膜式跳汰机具有以下给油点。
1、 跳汰机的偏心轴承及各主轴轴承均系滑动轴承，每隔连槽工作8小时注浓厚润滑油一次。
2、 电动机的轴承每隔6个月更换优质浓厚润滑油一次。
