| 品牌 | 上海西芝 |
|---|---|
| 型号 | ZJT-0.15 |

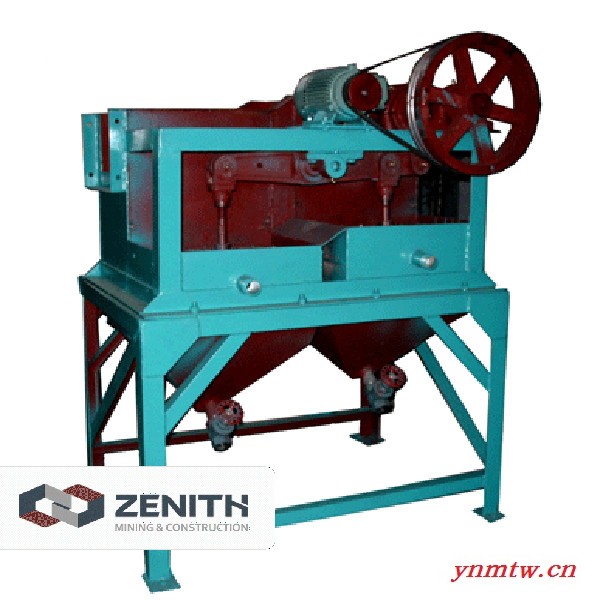

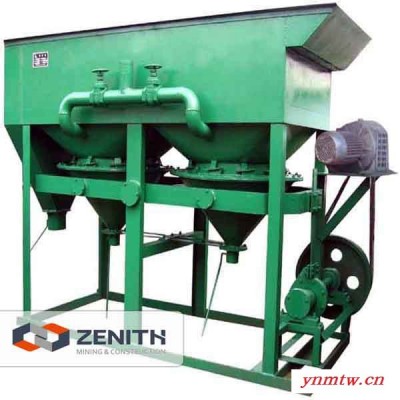

【产品简介】
该跳汰机是重选的一个主要设备。因为它在拣选物料颗粒时容量大而且范围广，又易于操作和维修，
它广泛应用于精矿、锡矿、钨矿、钛矿、赤铁矿、煤矿和其他矿物的粗选和精选。传统的跳汰机大多
都是偏心轮驱动，无益于机床的放松矿物颗粒分层比例的调整，进而影响了机器对物料的拣选操作及
机器本身的恢复。锯齿波跳汰机是一款节能的重选设备，它是在传统跳汰机基础上根据机床成层原理
而研制开发而成。它的脉冲曲线作为锯齿波形图使得水上升的速度要高于下降的速度，加强了机床的
松动，因此物料中的重型粒子能够完全的被处理，极大的提高了拣选能力和机器恢复的比率。在工业
测试中，较之正玄波跳汰机而言，锯齿波跳汰机的操作恢复几率要比正玄波跳汰机高sn: 3.01%，w:
5.5%， pb: 1.63%，zn：2.04%，耗水量下降30%-40%，覆盖率下降了1/3，同时易于调节。西芝
锯齿波跳汰机已经达到了国家要求的先进水平，是一款节能的理想的重选设备。
【技术参数】
| Model | ZJT-0.15 | ZJT-0.57 | ZJT-1 | ZJT2-2 | ZJT3-1 | ZJT4-2 | ZJT5-2 | |
| Jiggingroom | SectionShape | Trapezoid / Rectangle | Trapezoid | Trapezoid | Rectangle | Trapezoid | Rectangle | Trapezoid |
| Length×Width (mm) | 200～400 ×500 | 450～750 ×950 | 450～900 ×1500 | 1070×1070 | 960～2000×1950 | 1510×1510 | 1200～2000 ×3150 | |
| Numberofcolumns | Single | Single | Single | Single | Single | Single | Single | |
| Totalnumberofrooms | 1 | 1 | 1 | 2 | 1 | 2 | 2 | |
| Single-chamberarea (m2) | 0.15 | 0.57 | 1 | 1.14 | 3.3 | 2.43 | 2.12 (First-chamber) 2.77 (Second-chamber) | |
| Totalarea (m2) | 0.15 | 0.57 | 1 | 2.28 | 3.3 | 4.86 | 5 | |
| Strokecoefficient | 0.67 (Trapezoid) 1.00 (Rectangle) | 0.57 | 0.64 | 0.45 | 1 | 0.68 (First-chamber) 0.55 (Second-chamber) | 0.58 (First-chamber) 0.45 (Second-chamber) | |
| Maximumfeedingsize (mm) | 5 | 6 | 5 | <10 <35 | <20 | <8 <35 | <8 | |
| Capacity (t/h) | 0.2～0.3 | 2～6 | 2～3 | 7.5～15 | 10～15 | 12～16 | 10～20 | |
| WaterConsumption (m3/h) | 0.2～0.5 | 1～2 | 2～3 | 2～4 | 3～6 | 4～8 | 5～10 | |
| Diaphragm | Strokecoefficient (mm) | 4.2～30 90～180 | 12，17，21 | 12，17，25 | 12，17，21 | 10～47Adjustable | 6.5～26 | 15，20，25 |
| Stroketimes (min-1) |
| 60～156 Adjustable | 60～156 | 60～156 | 80～100 | 80～150 | 80～110 | |
| Motor | Model | ZYCT112-4B | ZYCT132-4B | ZYCT160-4A | ZYCT32-4 | ZYCT-4B | ZYCT160-4B | ZYCT200-4A |
| Power (kw) | 0.75 | 1.5 | 2.2 | 2.2 (One set per room) 3 (One set per two-rooms) | 5.5 | 5.5 (One set per room) 7.5 (One set pert wo-rooms) | 5.5 (One set per room ) 7.5 (One set per two-rooms) | |
| Dimensions(mm) | 734×960× 1232 | 1530×780× 1550 | 2060×1112× 1890 | 2870×1520× 1880 | 2662×2000× 3030 | 4240×1990× 2750 | 3940×2006× 2580 | |
| Total(kg) | 284 | 612 | 989 | 1637 | 3260 | 3530 | 3854 | |
