| 处理污水量 | 50 |
|---|---|
| 材质 | 碳钢 |
| 额定电压 | 380V |
| 额定功率 | 150W |
| 类型 | 脱硫除尘器 |
| 上市时间 | 2013年夏 |
| 外形尺寸 | 950*660*310mm |
| 销售方式 | 直销 |
| 扬程 | 40m |
| 发货期限 | 7天 |
| 品牌 | 星火 |
| 型号 | QGC |
| 加工定制 | 是 |
| 打样周期 | 1-2天 |
| 质量认证 | ISO9001-2000 |

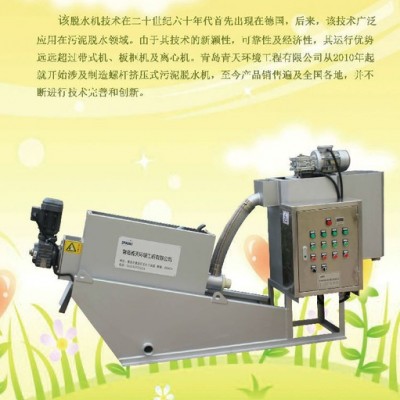

本公司生产带式压滤机及叠螺式污泥脱水机，如有选型，敬请电话咨询，期待您的光临!

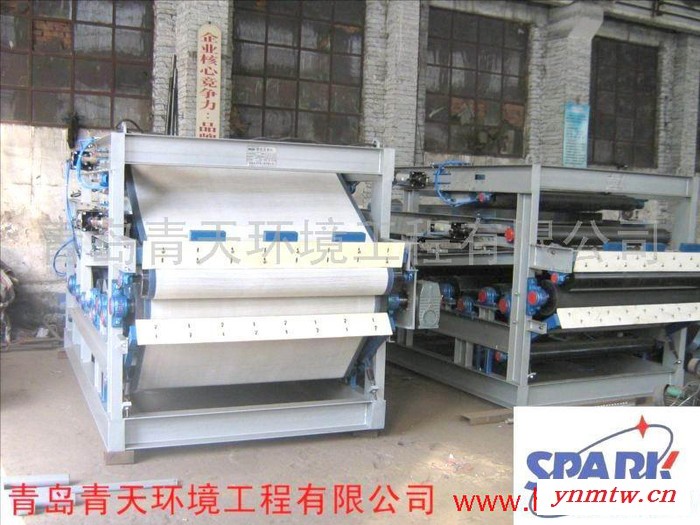

QDY系列带式压滤机介绍
一、概述
QDY系列带式压滤机是我公司根据市场需求自行开发生产的第四代固液分离设备。带式压滤机系统对进料介质的浓度波动具有较强的适应能力、处理能力大，效果好。挤出滤饼含固量高，工作运转平稳，滤带寿命长，连续全自动运行而受到各污水污泥处理行业的重视。
二、机器的结构与工作原理

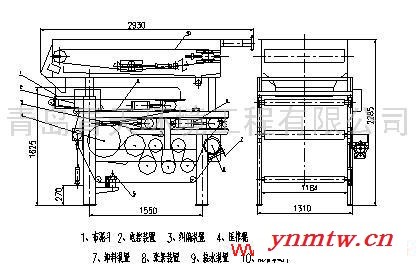

1.1 机器的结构
整个带式压滤机由超长的重力脱水区、超长的楔形区、挤压脱水区、滤带的纠偏和张紧、滤带冲洗系统、主传动系统、犁耙系统、控制系统等八大部分组成。
1.2 性能特点
1)超长的重力脱水区，承载量大，处理能力强、耗能少、运行成本低。
2)独特的斜式加长楔形区设计，无跑泥挤漏现象，运行更稳定、处理量趋至大。
3)多辊径递减式积压辊，布局紧凑、滤饼含固量高。
4)配备新式自动纠偏和张紧系统，工作平衡可靠，大大提高滤带寿命。
5)采用国际流行的行得转臂式无级变速器与轴装式圆弧蜗杆减速器配合的传动方式，调速范围大。
6)采用两套独立的反冲洗系统，配备多级犁耙，引进国外先进的电器控制系统。
1.3优点
自动控制，连续进行；
能耗低，使用寿命长；
脱水效率高，泥饼含固率高；
易于管理，维护方便；
低噪音，化学药剂少；
经济可靠，应用范围广。
二、 工作原理
经过化学絮凝处理的污泥，经布料器均布于3-3.7m长的网带上，大量的自由游离水在此脱除，脱水区有一个恰当的倾斜角，促使泥层上部的游离水回流，延长了处理介质在重力区上停留的时间，脱水区上部配有多级犁耙，将滤带上的泥层顺序搅翻，犁成多条滤径，加快泥层游离水的速度。经过重力脱水区的污泥，在进入挤压区之前，必须对其进行充分的预压脱水，否则在挤压突然加压的情况下，将粘稠的污泥从滤带两边挤漏外泄，本机超长的楔形区将重力区卸下的污泥缓缓夹住，形成三明治式的夹层，对其进行顺序缓慢预压增稠，使泥层中的残余游离水份，随着上下两条滤带缓慢前进，两条滤带之间的上下距离逐渐减小，中间的泥层逐渐变硬，通过多孔超大辊径预压过滤辊，为滤饼顺利进入辊径递减的高压处提供了平稳的过渡。上下两条滤带在经过交错各辊形成的蛇形路径时，由于两条滤带的上下位置顺序交替，对夹持的泥饼产生剪切力，将残存于污泥中的水份绝大部分挤压滤除，污泥被刮板刮下外运污泥存放处。
三、应用领域
市政污泥金矿尾矿、酒精醪液，洗煤厂、洗车厂污泥、各类污水处理厂产生的污泥以及、造纸、皮革、印染、石油化工、食品等领域。
四、机器的技术性能参数和工艺流程
4.1 技术性能参数
| 机型参数 | 处理 | 滤带宽度（mm） | 滤带运行速度（m/min） | 滤带 | 气源 | 冲洗 | 冲洗水压Mpa | 传动功率KW | 外形尺寸 |
| QDY-500 | 3-4 | 500 | 1.6-8.2 | 6 | 0.7 | >3 | 0.45 | 1.5 | 3105× 1004× 1535 |
| QDY- 1000 | 5-7 | 1000 | 1.6-8.2 | 6 | 0.7 | >5 | 0.45 | 3 | 3870× 1310× 1885 |
| QDY- 1500 | 8-10 | 1500 | 1.45-7.24 | 6 | 0.7 | >8 | 0.45 | 3 | 3870× 1810×1885 |
| QDY- 2000 | 12-15 | 2000 | 1.45-7.24 | 6 | 0.7 | >10 | 0.45 | 3 | 3870× 2310×1885 |
| QDY- 2500 | 15-18 | 2500 | 1.45-7.24 | 6 | 0.7 | >12 | 0.45 | 4 | 3870× 2810×1885 |
| QDY- 3000 | 18-25 | 3000 | 1.45-7.24 | 6 | 0.7 | >15 | 0.45 | 4 | 3870× 3310×1885 |
