【直销】摇床大槽钢跳汰机双层支架摇床螺旋溜槽玻璃钢

BL1500

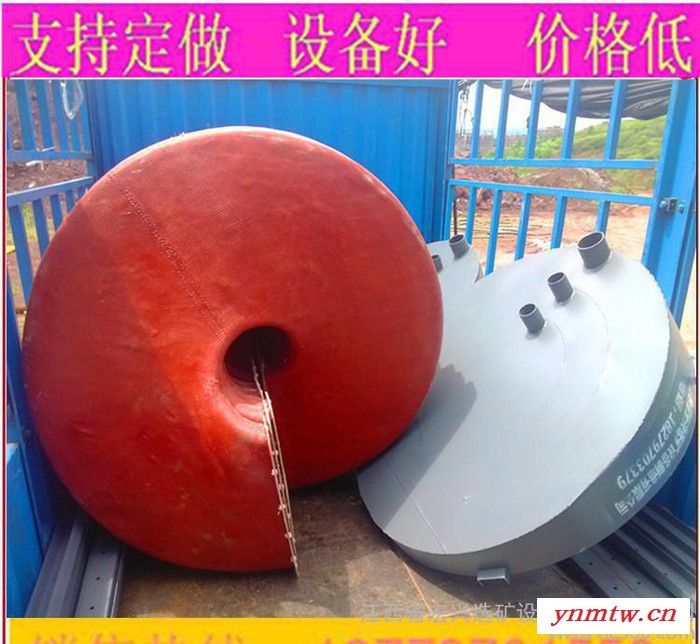

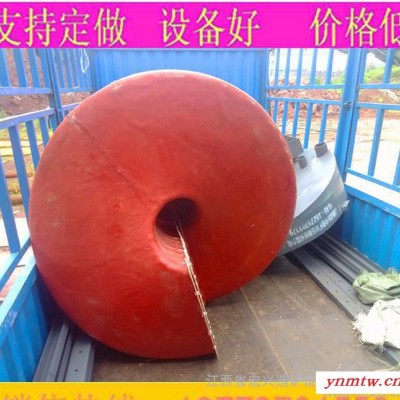

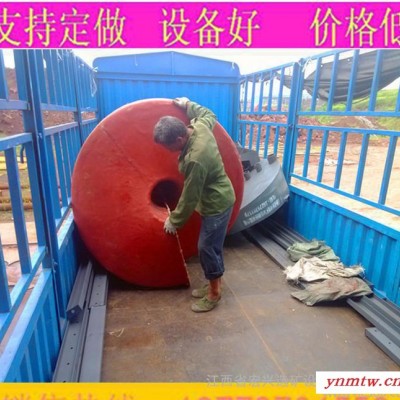

螺旋溜槽是由北京矿冶研究总院于1999年**研制成功的高效重选设备，可用于铁矿（特别是红铁矿）、有色金属、稀有金属、贵金属及非金属矿物的选别及脱泥。该设备结合了由北京矿冶研究总院于80年代研制的LL及DL系列螺旋溜槽的应用实践经验，并完全采用了**的计算机辅助设计模拟技术设计而成。为提高对各种不同矿物条件的应用适应能力，BL1500螺旋溜槽目前设计有BL1500—A和BL1500—B两个型号。BL1500—A型的设计特点是；新型复合断面、大螺距、大直径、宽断面，这样设计使得矿流流动稳定、层流作用增强、干扰减少、矿物分层分带更稳定明显，特别适于原矿的脱泥及非金属、金属矿物细粒级（-0.2mm）的分选，用于浮选前的脱泥，可大大改善浮选指标节省浮选药剂。BL1500—B型的设计特点是：新型复合断面、大螺距、大直径、宽断面，这样增强了矿物选别时的离心力，外圈紊流增强、处理能力大、增大了对粗颗粒的回收作用，特别适于金属及非金属粗粒级及宽粒级矿物的分选作业。BL1500螺旋溜槽在工作过程中不需冲洗水，产品在螺旋槽末端一次截取，具有结构简单、无需动力、重量轻、占地面积小、处理量大、反选效率高、对工艺条件的变化适应性强等优点。操作维护简便，安装容量，建设快，投资省。

二、分选原理

螺旋溜槽是一种流膜重力选矿设备，其选别原理是利用有用矿物与脉石在比重、粒度、形状上的差异，在旋转的斜面水流中所受重力、离心力、水动压力及槽面磨擦力有不同，实现有用矿物与脉石的分层、分带分选。比重大、粒度粗、沉降快的颗粒逐渐移向螺旋槽内缘，比重小、粒度细、沉降慢的颗粒则逐渐移向螺旋槽外缘，逐渐分带**终在螺旋槽末端通过截矿槽分别接出，实现分选。

三、结构及技术参数

BL1500螺旋溜槽结构如图—1所示。主要由分矿器、十字架、给矿槽、螺旋槽、截矿槽、接矿斗和槽支柱七个部分组成。螺旋槽是螺旋溜槽的主要部件，每台螺旋溜槽是2—4头螺旋槽，每头螺旋槽由5圈螺旋片组成（根据矿物性质与选别工艺过程的需要，经过试验亦可考虑选用4圈，以降低设备高差）螺旋片借螺栓固定在一起，螺旋片是由玻璃纤维增强塑料（玻璃钢）制成，重量轻、防腐、防潮、防变形并且强度大。（技术参数如表—1所示：）
