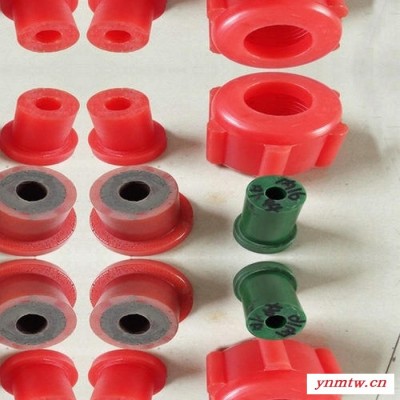

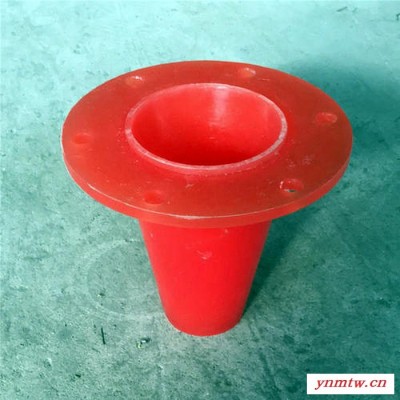

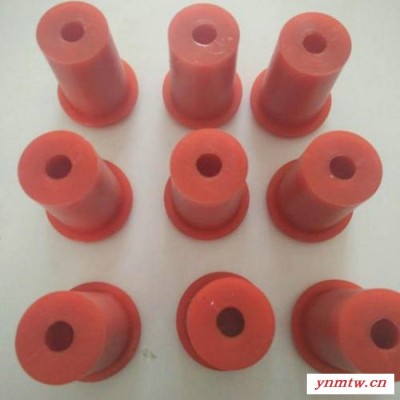

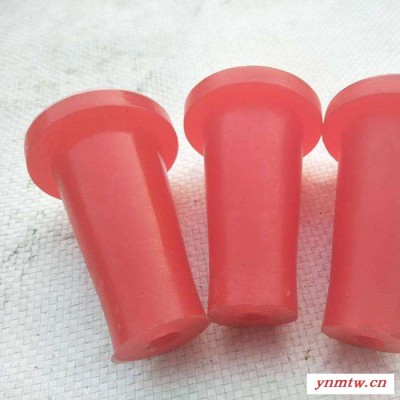

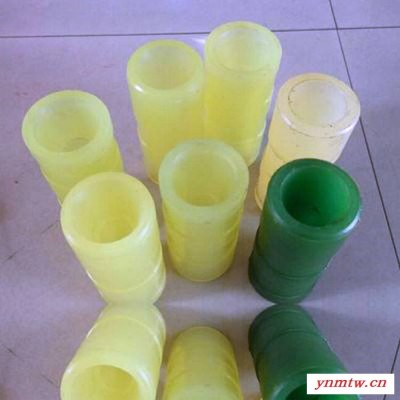

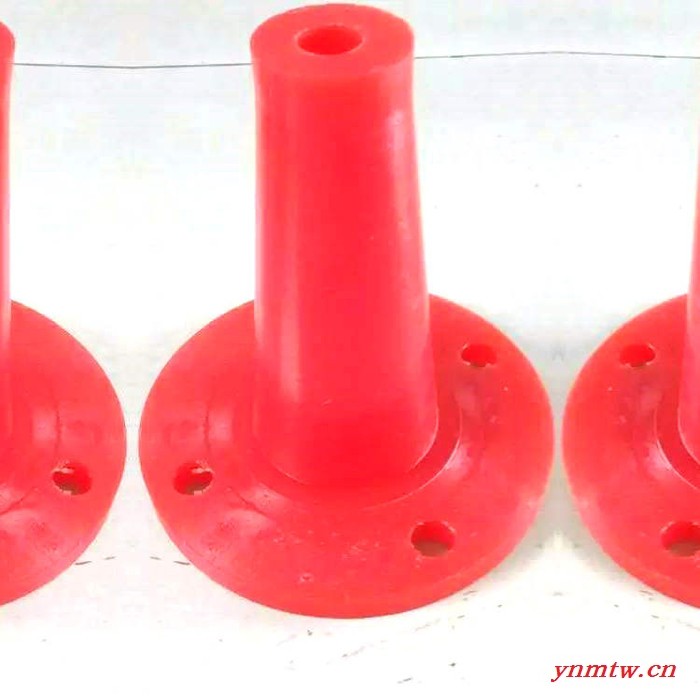

旋流器沉沙嘴 旋流器嘴子 旋流器底流口

矿浆在压力作用下经给矿管沿柱体切线方向进入壳体，在壳内做回转运动，矿浆中的粗颗粒(或密度大的颗粒)因受到较大的离心力而进入

回转流的外围，并同时随矿浆流向下流动**终由底部沉砂嘴排出成为沉砂；细颗粒所受离心力较小，处于回转流中心并随液流髑上运动，

 由溢流管排出成为溢流。

一段闭路磨矿分级---应用

旋流器与一段磨矿球磨机组成闭路磨矿分级系统，具有占地面积小、分级效率高、返砂负荷易于调节、溢流粒度组成更趋于合理等优点。

根据溢流细度、浓度、返砂负荷、磨矿浓度等参数要求，选用不同角度锥体及溢流管、沉砂口配置，满足生产工艺要求。平底旋流器，

适用于处理浓度较高，固体颗粒比重较大的，切分粒度较粗的工作场合。溢流细度要求-200目60%以下的工艺要求。溢流细度均与、底流

产率易于调整，提高磨矿处理量10~20%。

二段闭路磨矿分级---应用

目前选矿厂二段闭路磨矿与精矿再磨工艺大都采用旋流器与球磨机形成闭路。型号规格齐全、材质多样化，可满足不同处理量、磨矿细度

等工艺要求，针对二段旋流器的溢流细度自-200目55%~95%之间的要求，提供选择和调整。二段闭路磨矿分级常采用的旋流器规格为直

径500、350、250等。

精（中）矿再磨分级---应用

常采用的旋流器规格为直径350、250、150等。小直径旋流器分级精度高。在多数情况下分级粒度-325目含量大于90~95%均可以通过旋

流器分级完成。

石灰石浆液制备系统---应用

主要用于石灰石、电石渣等脱硫吸收剂的分级。经球磨机磨碎后的石灰石料浆泵入旋流器内，在旋流器内通过离心力作用完成粗细颗粒的

分级。粗颗粒通过旋流器底流返回磨机再磨，细颗粒通过溢流送入石灰石浆液罐。成品浆液重量浓度为30%，细度为-325目（或-250目）

≥90%。

石膏浆液浓缩脱水系统---应用

主要用于石灰石/石膏法、氨法、双碱法等湿法脱硫工艺中脱硫产物的预浓缩处理，以利于真空皮带机、离心机等设备进一步脱水。吸收塔

排出的石膏浆液重量浓度一般为10%-20%，经旋流器浓缩脱水后底流浓度可达40%-60%，溢流浓度为2.5%-5%。

工业废水系统---应用

浓度约5%的脱硫废水进入废水旋流器，经浓缩后，溢流浓度0.5%-3%，底流浓度大于12%-15%，从而满足废水系统的处理要求。

旋流器的沉沙是呈现伞状排出的，并且沉砂夹角应在10度到20度之间，而浓度应该达到75%左右是旋流器的作业状态，当旋流器的沉沙散开角度太大，会有几个原因。沉砂嘴过大，并且沉砂的浓度过低。这时候我们可以通过更换小的沉沙嘴来解决。原因二是给矿压力过小，这时候我们应该调整旋流器的给矿压力，来解决旋流器的正常工作。原因三是给矿量过小，给矿浓度过低。这时候可以调节给矿量的大小。
