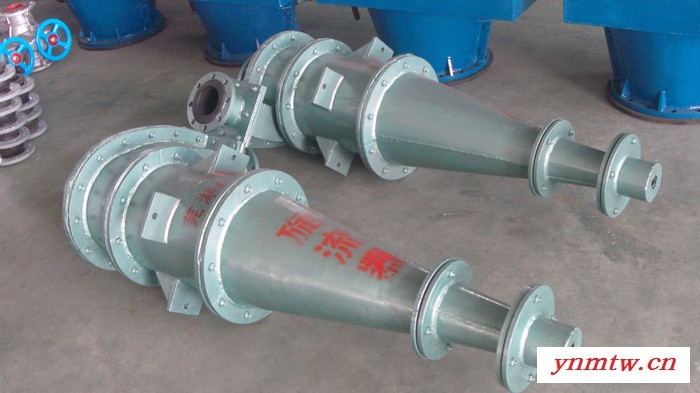

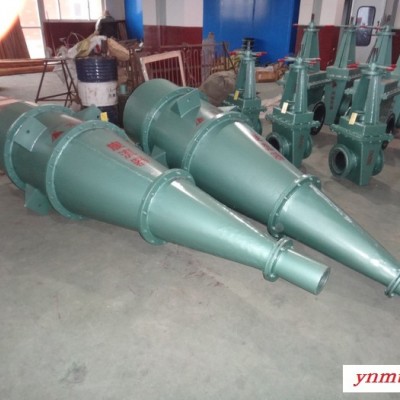

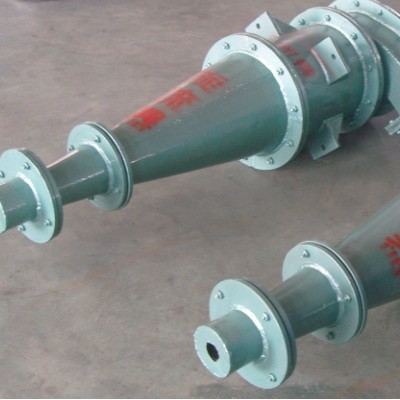

衬胶水力旋流器

产品类型	其他
处理能力	强
规格	国标、美标、德标、日标等
设备重量	常规
适用对象	给矿量，矿山的质量、流量、矿浆体积流量、矿石密度、溢流的浓度和密度、沉沙的浓度和密度、磨叽处理能力；
适用范围	化工,选矿,水处理,冶金
外形尺寸	常规
性能	高效过滤
样式	锥形
用途	固液分离,选煤
原理	真空过滤
滤料类型	磁铁矿
适用对象性质	弱腐蚀性,腐蚀性,低温物料
有效过滤面积	常规
品牌	上海鑫耐歌
型号	JB/T1604

水力旋流器由上部一个中空的圆柱体，下部一个与圆柱体相通的倒椎体，二者组成水力旋流器的工作筒体。除此，水力旋流器还有给矿管，溢流管，溢流导管和沉砂口。水力旋流器用砂泵（或高差）以一定压力（一般是0.5～2.5公斤/厘米）和流速（约5～12米/秒）将矿浆沿切线方向旋入圆筒，然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下，将较粗、较重的矿粒抛出。水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时，主要用来与磨机组成磨矿分级系统；用作脱泥设备时，可用于重选厂脱泥；用作浓缩脱水设备时，可用来将选矿尾矿浓缩后送去充填地下采矿坑道。水力旋流器无运动部件，构造简单；单位容积的生产能力较大，占面积小；分级效率高（可达80%～90%），分级粒度细；造价低，材料消耗少。悬浮液以较高的速度由进料管沿切线方向进入水力旋流器，由于受到外筒壁的限制，迫使液体做自上而下的旋转运动，通常将这种运动称为外旋流或下降旋流运动。外旋流中的固体颗粒受到离心力作用，如果密度大于四周液体的密度（这是大多数情况），它所受的离心力**越大，一旦这个力大于因运动所产生的液体阻力，固体颗粒**会克服这一阻力而向器壁方向移动，与悬浮液分离，到达器壁附近的颗粒受到连续的液体推动，沿器壁向下运动，到达底流口附近聚集成为大大稠化的悬浮液，从底流口排出。分离净化后的液体(当然其中还有一些细小的颗粒)旋转向下继续运动，进入圆锥段后，因旋液分离器的内径逐渐缩小，液体旋转速度加快。由于液体产生涡流运动时沿径向方向的压力分布不均，越接近轴线处越小而至轴线时趋近于零，成为低压区甚至为真空区，导致液体趋向于轴线方向移动。同时，由于旋液分离器底流口大大缩小，液体无法迅速从底流口排出，而旋流腔顶盖中央的溢流口，由于处于低压区而使一部分液体向其移动，因而形成向上的旋转运动，并从溢流口排出。1.标准符合：JB/T9035-1999，型号表示方法符合JB/T1604；2.产品材质：壳体：钢板卷制或铸造；衬胶：耐磨橡胶等，根据矿浆特性可选；3.法兰规格：国标，美标，日标等；4.使用介质：矿浆的分级、脱泥、浓缩、脱水等；5.给矿量，矿山的质量、流量、矿浆体积流量、矿石密度、溢流的浓度和密度、沉沙的浓度和密度、磨叽处理能力；返沙比（闭路）等。
