| 材质 | 球磨铸铁、高洛合金 |
|---|---|
| 驱动方式 | 电动 |
| 性能 | 耐磨 |
| 用途 | 杂质泵、污水泵 |
| 原理 | 潜水渣浆泵 |
| 叶轮数目 | 单级 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 明嘉 |
| 型号 | ZJQ潜水渣浆泵 |
| 原理类型 | 离心泵 |
公司主要生产ZJ、ZJL、ZGB、SP、SPR型渣浆泵。ZJW压滤机入料泵、IS ISG IRG清水泵.N、NB型冷凝泵、SH、S型双吸泵；D、DG、DL、GC型多级泵；ZJQ潜水渣浆泵、NYL、NL型液下泥浆泵、PW、PWL型污水泵；PN、PNL型泥浆泵；IH、FB型化工泵；LP、LPT、YW型液下排污泵；QW、WQ型污水排污泵；ZX、ZW、WFB型自吸泵；UHB砂浆泵、HW型混流泵等各种工业水泵。带加工定制各种泵轴等配件。
产品畅销全国各地的电力、冶金、矿山、石油、化工、污水处理等行业。

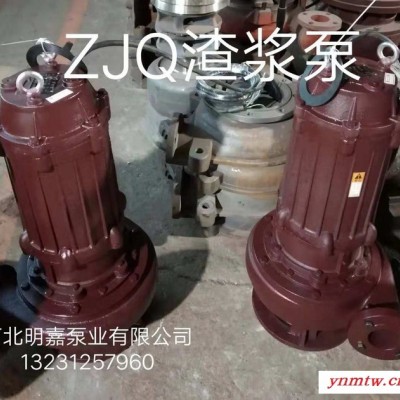

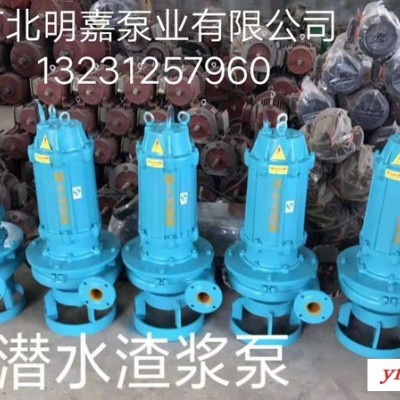

ZJQ型潜水渣浆泵是电机与水泵同轴一体潜入介质中工作的水利机械，该产品选材精良、结构先进、过流通道宽阔、排污能力强。适合于输送含有沙石、尾矿等固体颗粒的液体，主要用于冶金、矿山、火力发电厂等企业泥浆类液体的清除及输送，是传统泥浆泵的理想替代产品。该系列产品是吸收国外先进技术设计制造。水泵除主叶轮外在底部增加一套搅拌叶轮，能将沉淀的淤渣喷击成湍流，是水泵在没有辅助装置的情况下能够实现高浓度输送。独特的密封装置的运行可靠性，大大延长了其使用寿命。电极采用过热保护，根据用户的要求可增加近水检测等多种保护装置，能在恶劣工况条件下长期安全运行。
一、型号意义：
ZJQ200-15-22L
ZJQ:型号特征：潜水渣浆泵
200：额定流量200m3/h
15:额定扬程15m
22:电机配套功率22kw
L:附加冷却装置
ZJQ型潜水渣浆泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体物流动，实现浆体的输送。
其主要特点如下：
1、整机为干式电机下泵式结构。电机采用机械密封保护，能有效地防止高压水和杂质进入电机内腔。
2、除主叶轮外，还设有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3、叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造，耐磨损、耐腐蚀、无堵塞、排污能力强，能有效地通过较大的固体颗粒。
4、不受吸程限制，吸渣效率高，清淤更彻底。
5、无需配备辅助真空泵，投资更低廉。
6、无需配备辅助搅拌或喷击装置，操作更简便。
7、电机潜入水下，无需建设复杂的地面保护和固定装置，管理更便易。
8、搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。
9、设备直接潜入水下工作，无噪音及震动，现场更整洁。
B. 安装过程中应随时监测绝缘电阻，下井后监测电机绝缘电阻不得小于5ΜΩ；接好电器设备方可启动。
C. 接通电源，如泵出水少，则电泵有可能接反，停机调换三项电源线任意两根接头。
2) 安装方式：
安装方式为移动式安装，将电泵立式直立悬吊放入水中，放置应平稳；然后系好电缆，泵出口连接好管路；此方法安装简单、移动方便。
三、 使用条件:
1、 电源为50Hz、380V三相交流电源。
2、 介质的温度不得高于40℃，介质中不含易燃易爆性气体。
3、 介质中固体颗粒的体积浓度为30%，介质密度为1.2kg/L。
4、 机组潜水深度一般不大于20米，潜水深度以淹没电机为准。
5、 机组在介质中以立式工作为好，运行方式为连续运转。
注：当现场条件不符合上述规定时，请在订货时说明，可根据要求定制。
四、 安装与使用:
1、 安装前的检查及注意事项：
1) 运行环境应符合使用条件的规定。
2) 实际流量、扬程应与性能曲线相吻合，流量范围为额定流量的80%~120%之间；流量超过额定流量的120%有可能导致机组严重损坏。
3) 检查机组的装配质量是否良好，紧固件有无松动现象，电缆有无破损，电源及电器设备是否可靠。
4) 检查电源电压、频率是否和铭牌要求相符；检查启动、控制、保护设施是否起被完好。
5) 检查油室中的油量是否适中；机组在立式位置时油位应到注油口，否则应诸如汽轮机油至适量。
6) 带冷却罩的潜水渣浆泵开机时需确保持续注入清洁冷水，并确保排水口畅通，冷却水从冷却装置下端一侧流入，从另一侧上端流出。
7) 用500V兆欧表测量电机冷态绝缘电阻应不低于50ΜΩ。
8) 注意事项：
机组正常运转后，应随时观察电源电压、工作电流、水泵流量及电泵振动是否正常。如发生下列情况之一应立即停机检查：
A. 工作电流超过额定电流。
B. 额定扬程时，流量降低20%或泵间断出水时。
C. 电泵工作时，不带冷却装置电泵的电机部分露出水面，或带冷却装置电泵的蜗壳部分露出水面时。
D. 电源电压过高或过低时（高于400V或低于340V）。
E. 电机绝缘电阻低于0.5ΜΩ时。
F. 机组有明显的振动和噪声时。
2、 安装
1) 电气接线：
A. 电泵动力电缆为四芯，三根电源线，一根接地线；配有保护装置的电泵带有相应的控制电缆；
《ZJQ潜水渣浆泵性能参数》
| 型号 | 转速r/min | 流量m3/h | 扬程m | 轴功率KW | 效率％ | 配套功率 |
| ZJQ150-60 | 980 | 218 | 65.8 | 67.5 | 58 | 90 |
| 380 | 60 | 90 | 70 | 110 | ||
| 466 | 56.6 | 101.6 | 70.7 | 132 | ||
| 740 | 162 | 36.5 | 27.8 | 58 | 37 | |
| 284 | 33.2 | 37 | 70 | 45 | ||
| 347 | 31.4 | 42 | 70.7 | 55 | ||
| ZJQ150-55 | 990 | 280 | 53.7 | 65 | 63.2 | 90 |
| 517 | 48 | 88.3 | 76.5 | 110 | ||
| 630 | 46 | 101 | 78 | 132 | ||
| 740 | 209 | 30 | 27 | 63 | 37 | |
| 387 | 26.8 | 37 | 76.5 | 45 | ||
| 471 | 25.7 | 42.2 | 78 | 55 | ||
| ZJQ150-50 | 980 | 123 | 44.6 | 27.6 | 54 | 37 |
| 221 | 40.1 | 37 | 65.4 | 45 | ||
| 279 | 37.2 | 43.4 | 65.2 | 55 | ||
| 740 | 92 | 24.7 | 11.4 | 54.1 | 15 | |
| 165 | 22.3 | 15.3 | 65.4 | 22 | ||
| 208 | 20.6 | 18 | 65.2 | 30 | ||
| ZJQ150-35 | 980 | 198 | 17.9 | 19 | 63 | 30 |
| 332 | 13.2 | 18 | 73.1 | 30 | ||
| 364 | 12.1 | 18 | 72.8 | 30 | ||
| 740 | 147 | 10 | 7 | 70 | 11 | |
| 247 | 7.3 | 7 | 70 | 11 | ||
| 271 | 6.7 | 7 | 70 | 11 | ||
| 590 | 119 | 6.5 | 19.6 | 63 | 7.5 | |
| 200 | 4.8 | 25.1 | 73.1 | 7.5 | ||
| 219 | 4.4 | 27 | 72.8 | 7.5 | ||
| ZJQ100-60 | 1470 | 152 | 147 | 133.4 | 45.6 | 160 |
| 256 | 138.5 | 171 | 56.5 | 200 | ||
| 305 | 131 | 189 | 57.9 | 220 | ||
| 980 | 101 | 65 | 39 | 45.6 | 45 | |
| 170 | 61.2 | 50 | 56.5 | 75 | ||
| 203 | 58.1 | 55.5 | 58 | 75 | ||
| ZJQ100-45 | 1480 | 100 | 83.5 | 46.4 | 49 | 55 |
| 195 | 71.6 | 64.8 | 58.7 | 75 | ||
| 228 | 66 | 71.4 | 57.5 | 90 | ||
| 980 | 66 | 36.6 | 13.4 | 49 | 18.5 | |
| 129 | 31.4 | 18.8 | 58.7 | 30 | ||
| 151 | 29 | 20.7 | 57.5 | 30 | ||
| ZJQ100-45B | 1480 | 88 | 76.4 | 43.6 | 42 | 55 |
| 166 | 65.2 | 57 | 51.8 | 75 | ||
| 219 | 54.3 | 66.5 | 48.7 | 90 | ||
| 970 | 57 | 32.8 | 12.1 | 42 | 18.5 | |
| 109 | 28 | 16 | 51.8 | 22 | ||
| 144 | 23.3 | 18.8 | 48.7 | 30 | ||
| ZJQ100-40 | 1480 | 129 | 61 | 37.7 | 56.9 | 45 |
| 219 | 56.1 | 48.7 | 68.7 | 75 | ||
| 268 | 53.6 | 55.6 | 70,.4 | 75 | ||
| 970 | 85 | 26.2 | 10.7 | 56.9 | 15 | |
| 144 | 24.1 | 13.8 | 68.7 | 22 | ||
| 176 | 23 | 15.7 |
