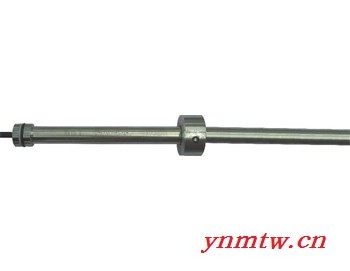

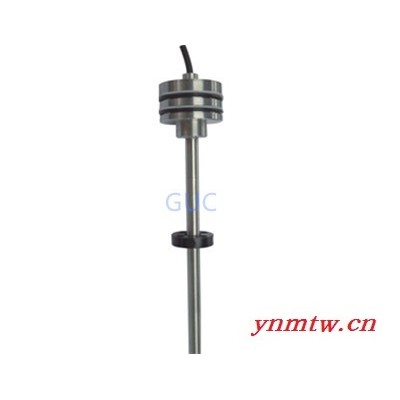

贺迪GUC本安型 磁致伸缩位移传感器液压支架、掘进机测量

GUC系列矿用本安型磁致伸缩位移传感器（以下简称传感器）是磁致伸缩原理的非接触式位置测量的位移传感器，适用于有甲烷气体混合物和煤尘危险的煤矿井下，满足各种位移测量、控制的要求。传感器采用非接触测量方式，不会因摩擦造成传感器使用寿命降低；性能稳定可靠，受电源电压变化的影响小；工作环境温度宽，在-10℃到60℃范围内均能正常工作。传感器优良的性能，良好的环境适应性、可靠性、稳定性，让用户更加放心使用。

液压支架、掘进机

◆矿用本质安全型产品符合GB3836-2010 MT1109-2011和Q/XKYC 14-2012 要求规定，取得煤安证书，防爆标志为ExibI

◆非接触式测量，性能稳定可靠，使用寿命长；

◆内置于液压缸内，线性测量，值输出；

◆产品材质、电气性能等完全符合煤矿安全要求，安全性高；

矿用本安型位移传感器适用于液压支架、掘进机、掘锚机等煤矿设备，用户可根据实际安装结构选用。

GUC1200(A)

本安参数：Ui：12.5V  Ii：15mA  Ci：0uF  Li：0mH

工作电压：+12V DC±10%

工作电流：≤15mA DC

输出信号：DC （0.5～4.5V）±0.02V；负载电阻应: 2KΩ～∞

非线性误差：<±0.1%F.S.

重复性误差：<±0.01%F.S.

分辨率：0.17mm或12位D/A转换（以大者为主）

量程：0~1200mm（用户可定制）；

GUC1200(B)

本安参数：Ui：12.5V  Ii：15mA  Ci：0uF  Li：0mH

工作电压：+12V DC±10%

工作电流：≤10mA DC

输出信号：DC （0.5～4.5V）；负载电阻应: 2KΩ～∞

非线性误差：<±0.2%F.S.

重复性误差：<±0.01%F.S.

分辨率：少于1mm或10位D/A转换（以大者为主）

量程：0~1200mm（用户可定制）；

GUC1200/2440(C)

本安参数：Ui：12.5V  Ii：20mA  Ci：0uF  Li：0mH

工作电压：+12V DC±10%

工作电流：≤20mA DC

输出信号：DC （0～5V）；负载电阻应: 2KΩ～∞

非线性误差：<±0.2%F.S.

重复性误差：<±0.01%F.S.

分辨率：少于0.34mm或16位D/A转换（以大者为主）

量程：0~1200mm，0~2440mm（用户可定制）；

GUC1200(A)、GUC1200(B)、GUC1200/2440(C)（下单时注明量程**可以。）

GUC1200(A)

GUC1200(B)

GUC1200/2440(C)

【产品毛重】：2kg（1200mm为准）。

【产品净重】：1.8kg（1200mm为准）。
