| 型号 | SLS350 |
|---|---|
| 材料 | 铁 |
| 产地 | 唐山 |
| 功能 | 断电延时 |
| 外观尺寸 | 定做 |
| 品牌 | 元宝 |
| 是否提供加工定制:是 | 类型:双螺旋给料机 |
| 额定输送能力:20000（kg/h） | 输送距离:5（m） |
| 料斗容量:10000（kg） | 储料箱容量:10000（kg） |
| 功率:11（kw） | 外形尺寸:2*5（mm） |
| 重量:2000（kg） | 适用领域:冶金、建材 |
双螺旋输送给料机
目前国内粘稠状物料的均匀输送给料，特别是污泥的均匀给料是一个难题。螺旋给料机作为污泥处理前分选系统的龙头设备，应该具备不堵料、不卡料、无缠绕、均匀给料的能力。但目前国内使用的给料机都不同形式地存在卡料、堵料、缠绕、不均匀和无量控制等弱点，使前分选系统经常维修，处于半工作状态，影响工厂正常运行。为此，我厂着手研发双螺旋给料机。

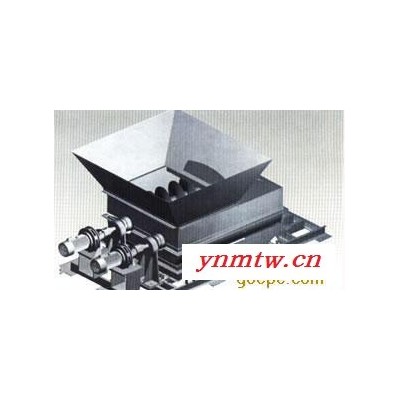

本双螺旋给料机设备共由机架、电机减速机、联轴器、机壳、进料斗、实体螺旋、卸料器、轴承座以及落料斗几部分组成。两个实体螺旋分别通过联轴器与电机减速机相连接，并有轴承座支撑在机架上，在电机减速机带动下，两实体螺旋“向背”旋转，螺旋板将进料斗内垃圾向前推进至卸料器卸料，实施对垃圾连续均匀给料。
具体结构是机架为焊接结构。其上固定有轴承座，电机减速机，机壳以及进料斗、落料斗是该机主件。实体螺旋是一个左螺旋和一个右螺旋组成，两螺旋平行设置，螺旋外径相切，由轴承座支撑在机架上，是均匀给料机的主体。卸料器是由一个平截圆锥体构成，焊接在螺旋末端的轴上，锥面向左螺旋。其原理是利用与螺旋面相反的一斜锥面，将螺旋送来的物料阻留卸下。进料斗为板结构焊件，用来接受、盛装垃圾用，固定在机壳上部。机壳为板结构焊件，下部成“W”形，其形状、大小与双螺旋相吻合以减少垃圾滞留，便于输送。落料斗为一锥形板式焊接件，连接在机壳下部用来导料。
图1为大直径双螺旋垃圾给料机的主视图和A-A剖视图。
??本双螺旋给料机在以下几个方面进行了创新设计：（1）大螺径设计；(2)变导程螺旋设计；(3)双螺旋逆向等差转动设计；(4)电机变频器设计，这样大直径双螺旋均匀给料机就克服常规垃圾给料机常出现的卡料、堵料、缠绕、不均匀和无量控制等缺点。通过对科学城生活垃圾的试验表明，该机实现了预期的设计目标。
参数：
尺寸范围:从150mm到600mm。
输送量:装载量为95%时，达到560吨/小时。
输送量是基于物料密度为721公斤/立方米计算的。
传动方式可以是直联式，链传动或三角皮带传动。
结构坚固，低碳钢或不锈钢制成。
配料准确，倾斜角度范围大。
经济实用，维修量小。
单双螺旋对比表：
| 型号 | 转速(转/分) | 单螺旋给料机 | 双螺旋给料机 | ||
| 产量/小时 | 产量/小时 | ||||
| 立方米 | 吨 | 立方米 | 吨 | ||
| 150 | 75 | 10 | 7.2 |
|
|
| 100 | 13.3 | 9.6 |
|
| |
| 225 | 75 | 32 | 24 | 70 | 55 |
| 100 | 42 | 30 | 93 | 73 | |
| 300 | 75 | 73 | 53 | 165 | 120 |
| 100 | 102 | 73 | 221 | 160 | |
| 350 | 75 | 124 | 90 | 190 | 138 |
| 100 | 170 | 122 | 255 | 184 | |
| 400 | 60 | 155 | 112 |
|
|
| 80 | 185 | 133 |
|
| |
| 450 | 60 | 214 | 154 |
|
|
| 80 | 283 | 204 |
|
| |
| 500 | 60 | 332 | 239 |
|
|
| 80 | 442 | 318 |
|
| |
| 600 | 60 | 585 | 421 |
|
|
| 80 | 780 | 562 |
|
| |
| 螺旋给料机安装在料仓的下方或安装在输送量很大的设备下，装料量为95%。 |
|
