溶剂干燥机闭路循环喷雾干燥机回收溶剂原理

测量范围	50-5000ml/H
测量精度	±1℃。
产地	湖南
电压	220V
加热功率	20KW
售后服务	终身保固
用途	生物分析
重量	101.101kg
品牌	巴跃仪器
型号	闭路循环喷雾干燥机 中试喷雾干燥机BA-GZJ5L
气体流量	0-15L/min

产品介绍

??产品介绍：

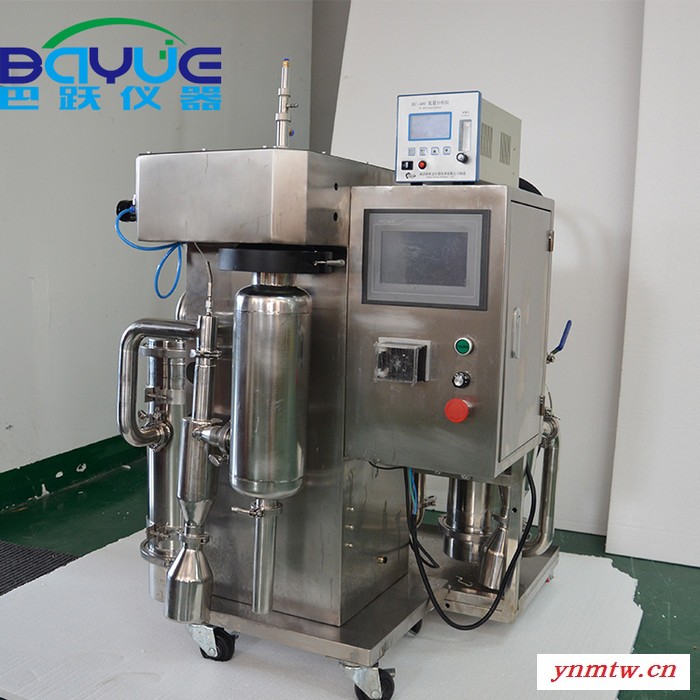

??BA-DGZJ5L氮气闭路循环喷雾干燥机是一款针对有机溶剂，有毒或者有害的物料进行喷雾干燥的机型，物料中含有的有机溶剂浓度过高，易燃易爆或者物料宜氧化的的情况下，机器采用氮气替代干燥雾化系统的空气，氮气经过过滤装置，多级冷凝装置后循环密闭使用，从而实现实验过程中的安全性，也能让样品不被氧化，完成干燥收集过程

??产品特征：

??1. 氮气密闭循环，大大节约用气使用量，实现实验安全性，防止样品氧化

??2. 精度测氧系统，根据氧气浓度高低自动控制进料的启停，实现实验的安全性

??3. 灵敏度的测压系统和自动泄压，实现空间压力的安全性

??4. 高效的过滤系统，大大降低了物料干燥后的损耗

??5. 多级针孔式溶剂冷凝系统，大大提升溶剂的回收率

??6. 多处温度检测系统，实现一些热敏性物料的干燥效果

??7. 变频风机，任意控制进出风量大小，大大降低了细小物料的损耗

??8. 夹套式的加热系统，减少管路热量散失，控温精度高，也实现了机器高温的安全性

??9. 干燥塔漩涡分离器都是可拆分清洗，解决清洗难的温度

??10. 7英寸大液晶触摸屏，温度曲线记忆功能，实时监控，整机全不锈钢材质

??11. 可选配自产氮气发生器，减少氮气瓶的使用频率

??产品参数：

??进风温度：室温-300°C(精度±0.5°C带曲线记忆功能)

??出口温度：室温-200°C(精度±0.5°C)

??一级冷凝温度：-20至30°C(精度±0.5°C)

??二级冷凝温度：-10至30°C(精度±0.5°C)

??管路温度检测：室温-100°C(精度±0.5°C)

??加热系统：双级

??进料速度：50-5000ml/H

??雾化方式：离心式

??测氧系统检测范围：0-(精度0.1)

??检氧模块：保证氧气浓度3%以下才开始进料(数值可任意设定)

??测压系统范围：(0-100)Kpa

??防爆模块：高于0.02MPA 自动泄压(数值可任意设定)

??防爆膜：自动型

??风量调节：0-300m3/h任意调节(变频风机)

??氮气供应量：100L/min (纯度99.9%)需CE欧盟认证

??震动系统：双级震动

??干燥塔尺寸：φ800*H1500mm

??清洗窗口：340*340mm

??过滤回收尺寸：φ260*H1300mm(1um颗粒均可过滤)

??冷凝装置尺寸：φ340*H1300mm*2

??收集罐：φ550*H1560mm*2

??整机尺寸：2000*1500*2500mm(长宽高)

??整机功率：26KW

??电压：380V

??详细资料请与区域销售进行联系

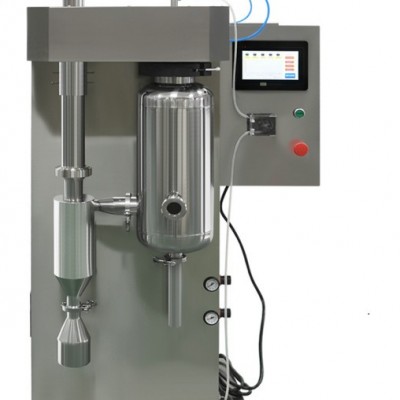

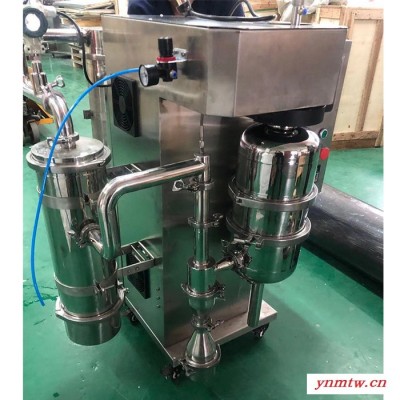

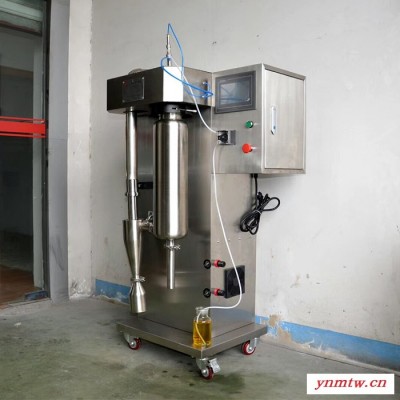

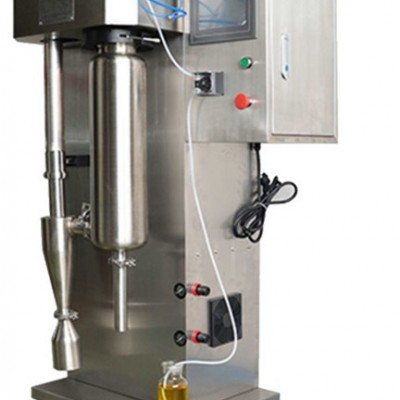

中试喷雾干燥机产品说明:
喷雾干燥机主要适用于高校、研究所和食品医药化工企业实验室生产微量颗粒粉末，对所有溶液如乳浊液、悬浮液具有广谱适用性, 适用于对热敏感性物的干燥如生物制品、生物药、酶制剂等，因所喷出的物料只是在喷成雾状大小颗粒时才受到高温，故只是瞬间受热，能保持这些活性材料在干燥后仍维持其活性成份不受破坏。

中试喷雾干燥机主要特征:
1.喷雾干燥机采用彩色大触摸屏操作，自带记忆功能，
2.全自动控制：一键式开机，设定喷雾工艺参数后，温度到达预定温度，蠕动泵启动，触摸屏上显示运行动画，运行流程清晰显示
3.手动控制：如需在实验过程对工艺参数进行调整，可手动调整，整个实验过程彩色触摸屏动态显示（动画）。
4.关机保护功能：关机时只需按停止键，机器除风机外立即停止运行，保证设备不会因为误操作（强行关风机）而导致加热部分烧坏。
5.喷雾、烘干及收集系统采用304不锈钢材料制造，使得喷雾干燥过程在无污染、稳定的环境下进行，为科研人员掌控实验进程及实验结果提供了便利,并能及时发现解决问题。所有不锈钢元件易拆卸，易清洗。
6.内置无油空压机，喷粉的颗径呈正态分布，流动性非常好，而且噪音非常低，小于60db，符合实验室噪音标准（可选离心式雾化）；
7.二流体喷雾的雾化结构，整机采用不锈钢材料精密制造，设计紧凑，无需附属设备，方便使用，历久如新。（可选离心式雾化）
8.为了满足用户在实验范围调节各项参数的要求，在干燥温度控制的设计上采用实时调控PID恒温控制技术，使全温区控温准确，加热控温精度±1℃。
9.为了保持样品的纯净，配备了进风口过滤器。
10.进料量可通过进料蠕动泵随意调节，磁力搅拌器可选
11.干燥后的成品干粉，其颗粒度较均匀，95%以上的干粉在同一颗粒度范围。
12.小型喷雾干燥机针对黏性物料，设有喷咀清洁器（通针），在喷咀被堵塞时，会自动清除，通针的频率可自动调整；

技术参数:

型号	BA-GZJ3L	BA-GZJ5L	BA-GZJ10L
处理量	50-3000ml/H	50-5000ml/H	50-10000ml/H
进料方式	蠕动泵（可调）
温度（°C）	室温-250（电加热）
雾化方式	气流式	离心式	离心式
干燥室直径（mm）	600	800	1200
进风量（m3/H）	240	320	480
控制方式	7英寸大液晶触摸屏
加热功率（Kw）	7	16	24
雾化压力（mpa）	0-0.8m（可调）	无	无
离心转速（r.p.m）	无	0-25000（可调）	0-25000（可调）
喷头冷却方式	无	水冷	水冷
干燥室观察窗	有	有	有
漏电保护	有	有	有
稳压保护	有	有	有
隔热保护	有	有	有
进气除尘装置	有	有	有
整机功率（Kw）	10	20	36
整机材质	304不锈钢	304不锈钢	304不锈钢
整机尺寸（mm）	1000*1000*1600	1400*1400*1800	1800*1800*2400



溶剂干燥机-闭路循环喷雾干燥机回收溶剂原理 2020.10.12 34

闭式循环喷雾干燥机是专用于乙醇，丙酮，己烷，气油等有机溶剂制成的悬浊液，以惰性气体（或氮气）做为干燥介质的产品的闭路循环式喷雾干燥工艺。整个过程产品无氧化，介质可回收，惰性气体（或氮气）可循环利用。为有机溶剂回收设计的闭式循环系统，系统防爆控制要求极高，系统自控性能极高，GMP要求苛刻。常用于精密陶瓷、医药品、电池材料、硬质合金（Wc.Fe）粉的喷雾干燥。

闭式喷雾干燥系统也称封闭循环式喷雾干燥系统，它的特点是系统组成一个封闭的循环回路，载热体可以循环使用。对于挥发物是有机化学溶剂、有毒或逸出后能对人身、环境造成危害物料的干燥，料液中含有的有机溶剂或产品是易氧化、易燃、易爆的物料，一般情况下，需用这种流程的物料都是不能接触氧气的，所以载热体大多使用惰性气体（如氮气、二氧化碳等）。从干燥器排出的尾气，经过气固分离后还要经过冷凝器回收溶剂或去除湿分，再经加热器升温后进入干燥器进行循环使用。这类干燥器在系统中要增加制冷设备，运转费用较高，对设备的气密性要求较高，干燥器内以常压或微正压为主，以防止空气进入系统。
