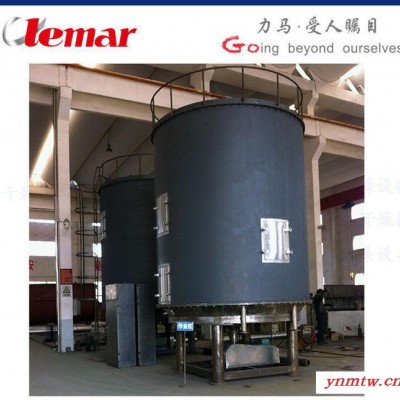

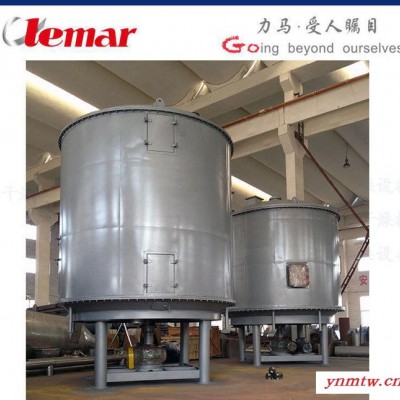

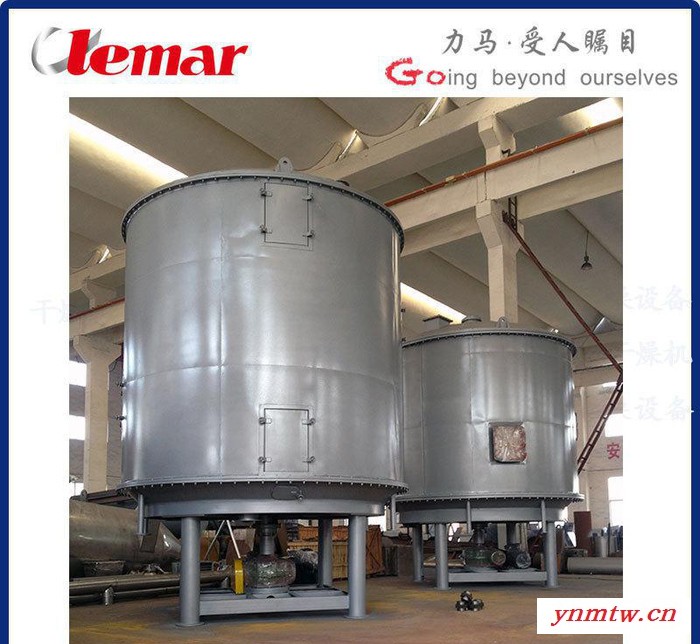

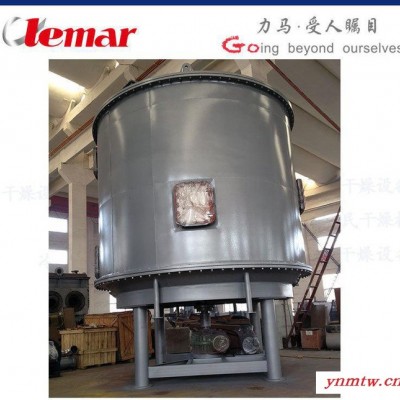

PLGΦ1200×8盘式连续干燥机

一、工作原理

湿物料自加料器连续地加到干燥机的第1层盘上，带有耙叶的耙臂做回转运动，使耙叶连续地翻转物料，物料沿着指数螺旋线流过干燥盘表面，在小干燥盘上的物料移到外缘，并在外缘落到下方的大干燥盘外缘，在大干燥盘上的物料向里移动并从中间落料落入下一层小干燥盘中，大小干燥盘上下交替排列，物料得以连续地流过整个干燥机，中空的干燥盘内通入加热介质热水，热水从一端进入另一端导出，已干燥物料从最后一层干燥盘落到壳体底层，最后被耙叶移动到料口排出。底部排出的干物料进冷却后直接包装。

二、主要设备配置

1、供料系统:

名称:φ114单螺旋加料器、1台

材质:物料接触处SUS304

功率:1.5KW、变频控制调速、电机防爆

附件:加料斗1件、SUS304、δ2mm

加料斗上口尺寸:1000×1000mm、SUS304、δ2mm

螺旋轴:1件、SUS304、φ45×4

螺旋叶片:1组、SUS304、δ3mm

轴承:2件、A3(UCF206)

传动电机:BWD12-59-1.5KW 1台

变频器：海普蒙特

2、干燥主机:

(1)型号:PLG-1200×8

有效面积:6.6平方

层数：8(大盘4层，小盘4层)

(注：上6层干燥、下2层冷却)

(2)大盘直径:外φ1200     内φ400

上板：      δ5mm         SUS304

旁挡料板：  δ3mm         SUS304

加强下板：  δ3mm         SUS304

层距高220mm

(3)小盘直径:外φ1000      内φ200

上板：           δ5mm      SUS304

中间内部挡料板： δ3mm      SUS304

加强下板：       δ3mm      SUS304

(4)主机：内径φ1700×外径φ1860×H2000mm

内壁:δ2mm、SUS304

外部:角铁加强

(5)主机外保温厚:80mm、硅酸铝

(骨架:A3、5号角铁)

(6)主机直段外封:δ1.2 mm、A3钢表面油漆

(7)主动轴:φ108×15、1件、SUS304 +A3

(8)耙杆:φ32×5、36件、SUS304

耙杆座:140×16、9件、SUS304

(9)耙叶:136件 、δ3mm（刮刀）SUS304 +δ5mm（四氟板刮刀）螺栓固定

(10)轴承:2件、下部为单列圆锥滚子

               上部为带座调心轴承

(11)连轴器:1件、HT200、φ200

(12)减速机:WPO120-40蜗轮蜗杆减速机

(13)传动电机:1.5KW、1台(变频调速，电机防爆)

(14)主机底部锥体:δ4mm、SUS304

(15)主机连接法兰:δ16mm、A3

(16)支承立柱:4件、方管80×80mm、SUS304

主机上顶盖:δ3 mm、SUS304

上部槽钢加强并保温,保温厚度:δ80mm 、硅酸铝

上下部填料座:2件、A3

填料密封条:2件、20×20、四氟盘根

(17)进水总管:2件、SUS304、φ32×4

(18)出水总管:2件、SUS304、φ32×4

(19)观察门:3件、400*600mm

内壁δ2mm、SUS304、保温80mm、外部δ1.2mm、A3钢表面油漆

(20)下料口:φ150、1件、δ1.5 mm、SUS304

(21) 下料关风器:1件、TFGY2.8L、0.75KW(电机防爆)

物料接触处304不锈钢

3、控制柜:1台、A3碳钢、喷漆

电器元件:1套(浙江正泰)

传动电机:变频调速

进料螺旋:变频调速

干燥器腔内温度:显示

引风机:手动按钮控制
