商品信息

基本参数

品牌：	宏达
所在地：	河南新乡市
起订：	≥1 个
供货总量：	1000 个
有效期至：	长期有效
材质：	铸钢
产品认证：	ISO9001

详细说明

材质	铸钢
产品认证	ISO9001
额定电压	380V
类型	斗式提升机
售后服务	保修一年
输送量	10000m3/n
种类	垂直提升机
品牌	宏达
型号	提升机

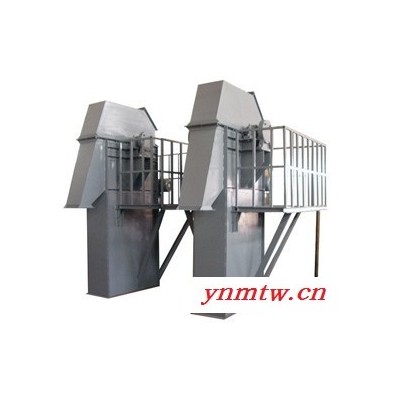

供应宏达提升机GTD400高效斗式提升给料机

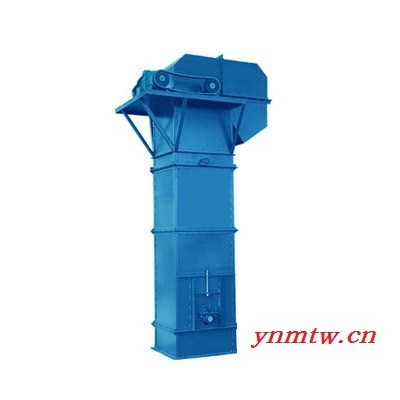

HL型环链离心斗式提升机产品概述:
HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度最高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。

HL型环链离心斗式提升机工作原理:
我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

HL型环链离心斗式提升机主要技术参数：

项                   目提   升   机   型   号

HL300 HL400

S制法 Q制法 S制法 Q制法

输送能力，平方米/小时 28 16 47.2 30

料斗容量，升 5.2 4.4 10.5 10

斗距，毫米 500 500 600 600

运行部分（料斗牵引链条）公斤/米 24.8 24 29.2    28.3

牵引链条型式锻造环形链

园钢直径（毫米） 18 18

节距    （毫米） 50 50

破断强度（公斤） 12800 12800

料斗运动速度（米/秒） 1.25 1.25

传动链条轴转数（转/分） 37.5 37.5

输送物料的散状比重 H,米 N,千瓦 H,米 N,千瓦 H,米 N,千瓦 H,米 N,千瓦

0.8 59 6.35 64 4.36 30 7 33 6.3

1.0 52 7.55 60 5.12 27 7.6 30 7

1.25 41 8.7 49 5.3 23 8 26 7.6

1.6 31 9.7 39 5.3 18.5 8.4 22 8.2

2.0 24 9.7 29 5.35 15 8.6 18 8.4

传动装置制法 C1 C2 C3 C4 C1 C2

圆柱齿轮减速机传动装置右装 JZQ400—IV—3U JZQ400—IV—3U

传动装置左装 JZQ400—IV—4Y JZQ400—IV—4Y

电动机型号 Y132M2—6 Y160M—6 Y160L—6 Y160M—6 Y160L—6

传动装置功率（千瓦） 5.5 7.5 7.5 7.5 7.5 7.5

棘轮制动装置（齿轮X模数） 6X18 6X18 8X15 8X15 6X18 8X15

传动装置重量（公斤） 628 702 870 885 902 917

物料的最大块度(毫米) 25 35 45 55

HL型环链离心斗式提升机主要特点:
1.运行平稳、输送效率高。
2.料斗形式多，应优先选用。
3.适应性强、安装维修方便、寿命长。
4.整机体积小、转速高、确保快速均匀输送。

HL型环链离心斗式提升机工作原理和结构:
针对不同的使用要求，本机具有下列不同的制法和装法：
1、按料斗形状分为两种
S制法--带有深园底形料斗
Q制法--带有浅园底形料斗

2、按上部区段卸料口的形式分为两种
X1 制法--带有倾斜法兰的卸料口
X2 制法--带有水平法兰的卸料口

3、按下部区段进料口的形式分为两种
J1 制法--进料口的斜面与水平面成45 角
J2 制法--进料口的斜面与水平面成60 角

4、按中间机壳侧面检视门的位置分为四种
K1 制法--中间机壳侧面带有下端左检视门
K2 制法--中间机壳侧面带有下端右检视门
K3 制法--中间机壳侧面带有上端左检视门
K4 制法--中间机壳侧面带有上端右检视门

5、按中间机壳端面检视门的位置分为两种
Z1 制法--中间机壳端面带有下端检视门
Z2 制法--中间机壳端面带有上端检视门
