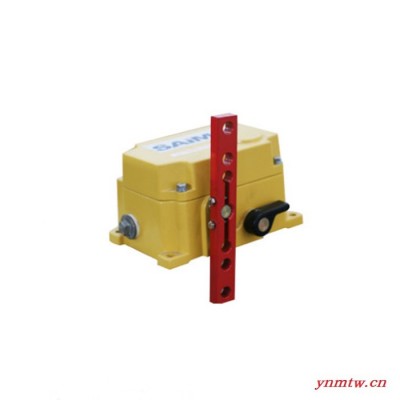

拉线开关 赛摩PLR20拉线开关 皮带输送机拉线开关 给料机拉线开关

拉线开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳每三米用一个有孔螺栓支撑，开关到固点的距离不应超过24米，两开关间的距离不应超过48米。当外力促使开关臂杆转动到报警位置时，触动微动开关并锁定，直到人工复位。标准拉线开关防护等级为IP65，适应于室内外安装。表面经特殊处理后可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。

特点

通用内部结构设计，拉杆双向触动，开关既可装在输送机中间位置也可装在两端。

通用的安装设计，既可安装在输送机纵梁顶部也可安装在其两侧。

坚固的铸铝外壳，防护等级为IP65。

整体式后部机壳，使得接线及调整方便简单，不用拆下拉杆即可工作。

结构件设计紧凑。

醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。

提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。

手动杠杆复位。

应用范围

常规皮带输送机

往复式输送机

群边式给料输送机

斗式输送机

包装生产线

堆料/取料系统，起重机，挖掘机

轮船装卸系统

水平给料机

可选件

安装支架，用于大型输送机

内部接近开关代替微动开关

特殊表面处理，表面镀镍及不锈钢促动杆

地址编码器

辅助小旗报警

现场报警灯

整套固定附件：包括缆绳、夹头、固定器、灯泡

技术规格

开关触点容量：SPDT，10A/500v
法向报警角度：20度

外壳防护等级：IP65

外形尺寸：190(L0 X 178(W) X 167(H)mm

作用力：5~7 kg

开关间大距离：48米（水平），36米（倾斜）。每3米缆绳有一个支撑

重量：3.8 kg
