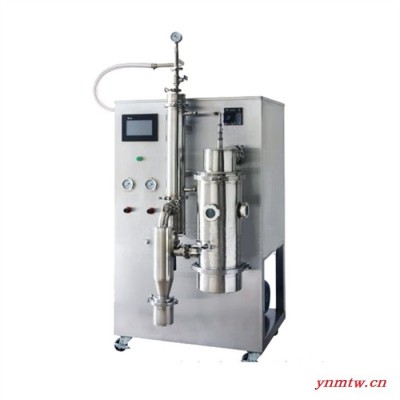

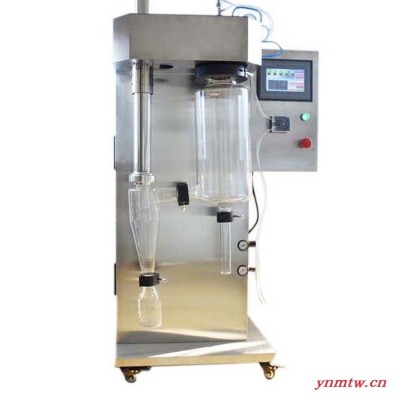

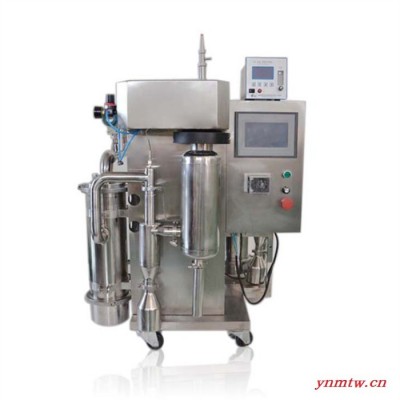

川一仪器CY-6000Y 金属颗粒喷雾干燥机全自动低温真空雾化干燥机

材质	不锈钢
测量范围	见参数
测量精度	见参数
电源电压	220V
封装	DIP
类型	1
名称	低温喷雾干燥机
批号	10+
上市时间	1
售后服务	保修一年
外形尺寸	1mm
扬程	2
用途	参数值
重量	20
结构型式	参数值
品牌	川一仪器
型号	CY-6000Y
加工定制	是
打样周期	1-2天

川一仪器CY-6000Y 金属颗粒喷雾干燥机全自动低温真空雾化干燥机技术参数：

1、 物料处理量：50-1500ml/h（视物料固形物含量差异）；

2、 实时调控PID恒温控制技术，加热控温精度：±1℃；

3、 喷嘴口径: 0.7mm、 1.0mm 、1.5mm 、2mm 可选，并可根据客户要求定制;

4、 整机功率：5.8KW/380V；

5、 外形尺寸:850 mm×1000 mm×1650 mm

6、 真空度-0.05～0.06MPA；

7、 特定低温下（50~80℃）完成瞬间喷雾干燥，易氧化、易挥发、热敏性的物质能很好保持化学结构及生物活性；

8、  其他要求可根据客户要求非标定制

川一仪器CY-6000Y 金属颗粒喷雾干燥机全自动低温真空雾化干燥机主要特征：

1、采用彩色LCD触摸屏操作控制，全中文操作界面，加热温度PID恒温控制，全自动和手动控制相结合，自带记忆功能，操作方便。

2、内置进口全无油空压机，喷粉的颗径呈正态分布，流动性非常好，而且噪音非常低，符合实验室噪音标准；

3、整个实验过程在真空环境里完成，大大降低了物料干燥温度，解决了热敏性物料喷雾干燥的难题。为了满足用户在实验范围调节各项参数的要求，在干燥温度控制的设计上采用实时调控PID恒温控制技术，使全温区控温准确，加热控温精度±1℃。

4、喷雾头为同心喷雾头，喷头大小可选。雾化时确保没有任何偏心而导致喷到瓶壁一侧，喷雾头安装后可以上下移动，以利于调整雾化位置改善喷雾干燥效果；

5、进料量可通过进料蠕动泵调节，额定处理量可调，样品量50-2000ml

6、二流体喷雾的雾化结构，采用不锈钢材料精密制造，设计紧凑，无需附属设备

7、设有喷咀清洁器（通针），在喷咀被堵塞时，会自动清除，通针的频率可自动调整。

喷雾干燥机是一种可以同时完成干燥和造粒的装置。其操作规程主要有以下六大步骤：
      一、准备
      待喷雾的物料需要经过均质机乳化均质并过80目筛网（以免堵塞雾化器及管道），置于不锈钢桶中备用。另外接一桶自来水用于清洗雾化器及喷雾腔体。安装好蠕动泵的料管，夹牢，进料口前头用8个大小的螺母套牢（防止飘起来吸入空气），放入料桶中备用  。
      二、检查
      检查连接除湿机和集料桶的管道上面的蝶阀是否都处于打开状态，喷雾塔上的风门应处于全开状态，喷雾舱门应关牢，各连接管道的快装卡箍应安装正确，空气压缩机的出气阀应打开，排空阀关掉，空压管连接良好。
      三、开机工作程序
      按下除湿机的开关，闭合喷雾干燥机的空继开关，调整空压机出气压力为0.25Mpa（拔出黑色按钮调整好后按下即可），顺时针旋转红色急停按钮，打开液晶操作画面，等待15S自动进入操作界面，设置工艺参数：设定温度180℃，下限温度为180℃，上限温度192℃，温度介于设定和下限之间，加热打开时间10s，加热关闭时间3s，振击器设置振动2S，停止2-10S（参考物料在壁上的堆积情况），若喷水等固形物含量很低的物质时应该把设定温度调整至185-190℃，下限改为185℃。
      开机先打开引风机、除湿机、电加热开关（电加热开自动按钮，否则温度到了设定温度不会跳掉还会继续加热），对系统进行预热，照明灯可以常开，待监测进风温度到达设定温度，出风温度达到80-90度之间并且温度比较稳定时，打开雾化器30S，然后再打开界面中的蠕动泵开关，调整转速至12-18之间（根据物料调节），前期蠕动泵开慢点，切忌不要料管露空引入空气（雾化器温度高，缺乏新料冷却会使少量料液迅速干燥，堵塞雾化器），雾化器上方向箭头指向“→”，在雾化器上按下Start键，开始蠕动上料。待物料进入雾化器开始喷雾时，打开振击器（双气锤），观察雾化情况以及出风温度，若出风温度高于90度，则可以缓慢调节蠕动泵转速（每次0.5-2），继续观察出风温度，看是否稳定，出风温度下降至86-88度稳定住既是正常喷雾流速（取决于物料粘稠度、固形物含量等因素），始终观察出风温度，调节佳物料流速（经验值喷水在17-18，辣椒水在32，鸡膏用1：2的水溶解后是28左右）。
      四、关机程序
      所有物料吸尽后立即把进料管头投入清洗水桶中，用水喷雾来清洗雾化器，调整蠕动泵转速至15左右（水无固形物，比较难喷干），5min后观察上料管路是否被自来水清洗干净，再运转2-3分钟直至雾化器清洗干净为止。关掉蠕动泵，打开泵上的夹子使得里面的水倒流回桶内。等3-5分钟，待雾化器喷完残余的水后，即可关闭雾化器，无雾出现的时候可以关闭电加热及振击器，等待自然冷却下来。进风温度到达150℃以下时可以打开舱门，用空压枪头对准里面有料堆积的地方吹下，注意各个死角，对准底部管道弯头处喷气使料通过旋风分离器得以回收，吹干净粉料后关掉舱门吹料1分钟后关掉引风机及除湿机。关掉出料口蝶阀，取下集料器，倒出粉料装袋防潮。
      五、清洗喷雾塔
      拧松集料器右边官道上的快装卡箍，再拆掉喷雾塔底部的卡箍，即可把这节料管旋转至一边，喷雾塔底部放一大盆接水。开启雾化器及蠕动泵，进料软管放入清洗桶中吸水，按下Start键开始蠕动吸水，等开始喷雾后迅速调节转速至100，大量喷水清洗雾化器及内部舱壁3-5min。按操作流程，先关掉蠕动泵放掉料管中的水，2分钟后关闭雾化器，再按下急停键关机并关掉控制柜里的空继开关。打开舱门，接一水管冲洗内部舱壁不干净的地方，注意不要把水冲到顶部雾化器边上的孔内（防止水倒灌入加热器中），把内壁冲洗干净。
      六、清洗周围配件
      拆下旋风分离器连接的2截料管，出料口蝶阀、集料器、卡箍、硅胶垫片，全部清洗干净后控干水。清洗旋风分离器时，先拆除周边连接配件，然后要关掉除湿机的出口蝶阀（以免水倒灌至除湿机内），用水管对准分离器入口处冲水，出料口用水盆接住水以免溅入除湿机中烧坏电机，多角度重复冲洗几次，直至流出的废水无色澄清为止，全部配件控干水干掉后装上管道。
