功率 | 4*2(kw) |
---|---|
规格 | GZ10电磁振动给料机 |
类型 | 槽式给料机 |
适用领域 | 煤炭、矿山、冶金、化工、机械 |
输送距离 | GZ10电磁振动给料机(m) |
外形尺寸 | GZ10电磁振动给料机(mm) |
重量 | 6495(kg) |
额定输送能力 | GZ10电磁振动给料机(kg/h) |
料斗容量 | GZ10电磁振动给料机(kg) |
储料箱容量 | GZ10电磁振动给料机(kg) |
品牌 | 河南中冶 |
型号 | GZ10 |
加工定制 | 是 |
供应双振头给料机 GZ10电磁振动给料机

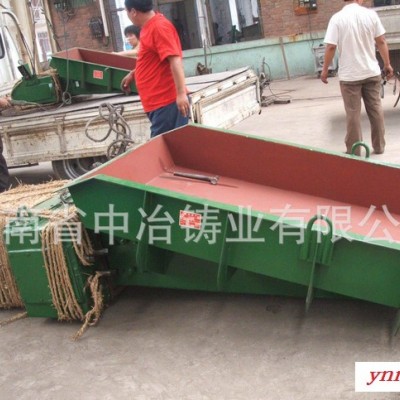

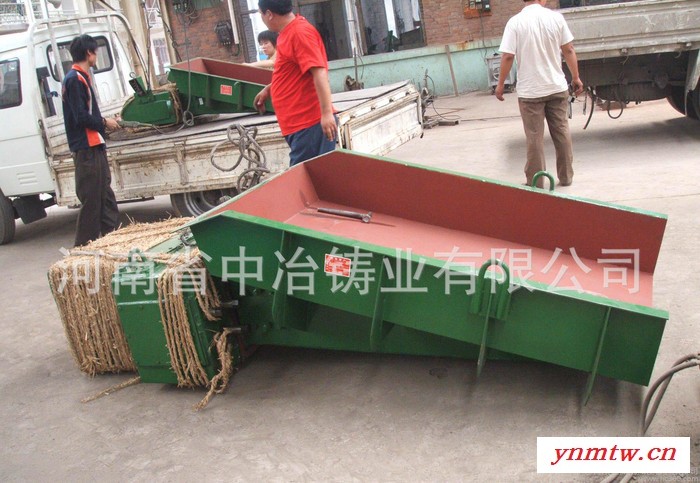

GZ10电磁振动给料机双振头
河南省中冶铸业有限公司、河南共威机械设备有限公司、新乡威猛冶金设备有限公司为兄弟公司,前身为国营新乡振动设备总厂。公司集铸造件与振动设备的研发、设计、制造、销售、安装服务、进出口业务为一体的中大型企业。
河南省中冶铸业有限公司是公司占地面积12万平方米,建筑面积6万平方米,注册资金10000000元整。河南省中冶铸业有限公司一家专业的消失模铸件、振动机械、筛分设备的生产销售企业。广泛用于工程机械、矿山机械、采掘机械及汽车、造船领域、煤炭、冶金、电力、建筑、化工等行业,服务于首钢、宝钢、沙钢、攀钢、武钢、神华集团、中铝集团、华能集团、三峡水利枢纽工程、江苏**等**重点工程建设项目。部分产品出口东南亚、中东和南美地区,享有较高的知名度与美誉度。
用户至上**”是本公司的宗旨,以**的产品**的服务**的管理,不变的承诺来服务社会,赢得了广大客户的信赖和支持,我公司真诚希望也能与您携手合作、共同发展!
GZ型电磁振动给料机工作原理:
电磁振动给料机的激振器电磁线圈的电流是经过单相半波整流的,当线圈接通后在正半周内有电流通过,衔铁与铁芯之间便产生了一脉冲电磁力互相吸引,这时槽体向后运动,激振器的主弹簧发生变形储存了一定的势能,在负半周线圈中无电流通过,电磁力消失,主弹簧释放能量,使衔铁和铁芯朝反方向离槽体向前运动,于是电磁振动给料机以交流电源的频率作每分钟3000次的往复振动,由于槽体的底平面与激振力作用线有一定的夹角,因此槽体中的物料沿抛物线的轨迹连续不断地向前运动。调节整流电压的高低,即可控制电磁振动给料机的送料量。给料机采用可控硅整流供电。改变可控硅的导通角,即可控制输出电压的高低。根据使用条件,可取不同信号来控制可控硅导通角的大小以达到自动定量送料的目的。
GZ型电磁振动给料机技术参数表:
类型 | 型号 | 生产率(t/h) | 给料粒度mm | 双振幅mm | 供电电压(V) | 电流(A) | 有效功率(Kw) | 配套控制箱信号 | 用途 | ||
水平 | -10度 | 工作电流 | 表示电流 | ||||||||
基本型 | GZ1 | 5 | 7 | 50 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 | 无特殊要求的物料给料 |
GZ2 | 10 | 14 | 50 | 3 | 2.3 | 0.15 | |||||
GZ3 | 25 | 35 | 75 | 4.58 | 3.8 | 0.2 | |||||
GZ4 | 50 | 70 | 100 | 8.4 | 7 | 0.45 | XKZ-20G2 | ||||
GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | |||||
GZ6 | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.2 | XKZ-20G3 | ||
GZ7 | 250 | 350 | 250 | 24.6 | 20 | 3 | XKZ-50G3 | ||||
GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4 | XKZ-100G3 | ||||
GZ9 | 600 | 840 | 350 | 47.6 | 38.6 | 5.5 | XKZ-200G3 | ||||
GZ10 | 750 | 1050 | 500 | 39.4*2 | 32*2 | 4*2 | XKZS-200G3 | ||||
GZ11 | 1000 | 1400 | 500 | 47.6*2 | 38.6*2 | 5.5*2 | |||||
上振型 | GZ3S | 25 | 35 | 75 | 1.75 | 220 | 4.58 | 3.8 | 0.2 | XKZ-5G2 | 配置空间有限的情况下安装使用,其他与基本型相同 |
GZ4S | 50 | 70 | 100 | 8.4 | 7 | 0.45 | XKZ-20G2 | ||||
GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | |||||
GZ6S | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | ||
GZ7S | 250 | 350 | 250 | 24.6 | 20 | 3 | XKZ-100G3 | ||||
GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4 | |||||
封闭型 | GZ1F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 | 易碎颗粒、粉尘较大及挥发性物料给料 |
GZ2F | 8 | 11.2 | 40 | 3 | 2.3 | 0.15 | |||||
GZ3F | 20 | 28 | 60 | 4.58 | 3.8 | 0.2 | |||||
GZ4F | 40 | 56 | 60 | 8.4 | 7 | 0.45 | XKZ-20G2 | ||||
GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | |||||
GZ6F | 120 | 168 | 80 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | ||
轻槽型 | GZ5Q | 100 | 140 | 200 | 1.5 | 220 | 12.7 | 10.6 | 0.65 | XKZ-20G2 | 比重较小的轻物料给料 |
GZ6Q | 150 | 210 | 250 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | |||
GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 3 | XKZ-100G3 | ||||
GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4 | |||||
平槽型 | GZ5P | 50 | 70 | 100 | 1.5 | 220 | 12.7 | 10.6 | 0.65 | XKZ-20G2 | 薄料层均匀给料 |
GZ6P | 75 | 105 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | ||||
GZ7P | 158 | 175 | 24.6 | 20 | 3 | XKZ-100G3 | |||||
宽槽型 | GZ5K1 | 200 | 100 | 1.5 | 220 | 12.7*2 | 10.6*2 | 0.65*2 | XKZ-20G2 | 主要用于选煤,亦可用于向筛分设备 给料 | |
GZ5K2 | 240 | ||||||||||
GZ5K3 | 270 | ||||||||||
GZ5K4 | 300 | ||||||||||
圆管型 | GZ1G | 2 | 50 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 |
| |
GZ2G | 4 | 50 | 3 | 2.3 | 0.15 | XKZ-5G2 | |||||
GZ3G | 10 | 60 | 4.58 | 3.8 | 0.2 | XKZ-5G2 | |||||
GZ4G | 20 | 70 | 8.4 | 7 | 0.45 | XKZ-20G2 | |||||
GZ5G | 40 | 80 | 12.7 | 10.6 | 0.65 | XKZ-20G2 | |||||
特大型 | GZ11-T | 1000物料为煤比重0.85 | 300 | 1.5 | 380 | 47.6*2 | 38.6*2 | 5.5*2 | SZK.00 |
|
