输送物品 | 煤炭、熟料、焦炭、烧结、各种生矿块 |
---|---|
输送能力 | 25(m3/h) |
动力功率 | 0.25*2(kw) |
规格 | ZG-35-90 |
类型 | 振动输送机 |
适用领域 | 适用于冶金、矿山、煤炭、电力、建材、化工、机械等行业理想的给料设备。 |
外形尺寸 | 900*350(mm) |
重量 | 2.4(t) |
品牌 | 威猛 |
型号 | ZG-35-90 |
加工定制 | 是 |

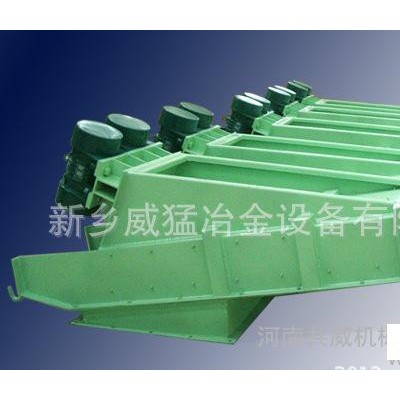

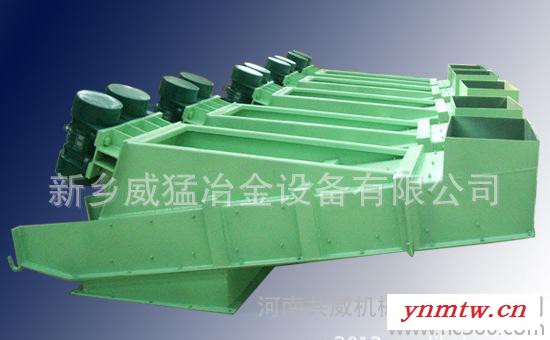

ZG系列振动给料机
ZG系列振动给料机
用途及特点
ZG系列振动给料机是一种新型、节能通用给料设备。该机采用新型振动电机做激振源,具有结构简单、紧凑,使用及维修方便,给料连续均匀,料槽磨损小,使用寿命长等优点,常与振动输送机、振动筛、斗式提升机、破碎机等配套使用,用于自动配称、定量包装、自动控制的工艺流程中,是冶金、矿山、煤炭、电力、建材、化工、机械等行业理想的给料设备。
型号说明
结构示意图
敞开式配自振源外形图
敞开式配振动电机外形图
封闭式配自振源外形图
封闭式配振动电机外形图
ZG系列振动给料机
工作原理及结构特点
ZG系列振动给料机是利用新型振动电机驱动,是筛体沿槽体方向作周期直线往复振动来实现均匀、定量给料。ZG系列振动给料机有给料槽体、振动电机、减震装置组成。
ZG系列振动给料机
技术参数表(敞开式)
型号 | 入料粒度mm | 处理量t/h | 自振源型号 | 振动电机型号 | 功率KW | 振频 Hz | 双振幅mm | 激振力KN | 参考重量Kg | 单点动负荷N |
ZG-35-90 | 0-60 | 25 | WHZY-2×2.5-4 | YZO-2.5-4 | 0.25×2 | 25 | 2-4 | 2.5×2 | 174 | 30 |
ZG-40-90 | 0-60 | 30 | WHZY-2×2.5-4 | YZO-2.5-4 | 0.25×2 | 25 | 2-4 | 2.5×2 | 184 | 30 |
ZG-45-90 | 0-100 | 50 | WHZY-2×5-4 | YZO-5-4 | 0.4×2 | 25 | 2-4 | 5×2 | 235 | 38 |
ZG-70-100 | 0-150 | 100 | WHZY-2×8-4 | YZO-8-4 | 0.75×2 | 25 | 2-4 | 8×2 | 342 | 50 |
技术参数表(封闭式)
型号 | 入料粒度mm | 处理量t/h | 自振源型号 | 振动电机型号 | 功率KW | 振频 Hz | 双振幅mm | 激振力KN | 参考重量Kg | 单点动负荷N |
ZGF-35-90 | 0-60 | 25 | WHZY-2×2.5-4 | YZO-2.5-4 | 0.25×2 | 25 | 2-4 | 2.5×2 | 240 | 35 |
ZGF-40-90 | 0-60 | 30 | WHZY-2×2.5-4 | YZO-2.5-4 | 0.25×2 | 25 | 2-4 | 2.5×2 | 256 | 35 |
ZGF-45-90 | 0-100 | 50 | WHZY-2×5-4 | YZO-5-4 | 0.4×2 | 25 | 2-4 | 5×2 | 295 | 45 |
ZGF-70-100 | 0-150 | 100 | WHZY-2×8-4 | YZO-8-4 | 0.75×2 | 25 | 2-4 | 8×2 | 394 | 55 |
备注:我公司可根据客户需求进行非标设计。
