加工定制 | 是 |
---|---|
类型 | 槽式给料机 |
额定输送能力 | 200000(kg/h) |
输送距离 | 自定义(m) |
料斗容量 | 自定义(kg) |
储料箱容量 | 自定义(kg) |
功率 | 2*5(kw) |
重量 | 380(kg) |
适用领域 | 化工 建材 冶金 矿山 |
品牌 | 河南中冶 |
型号 | ZG-80-120 |

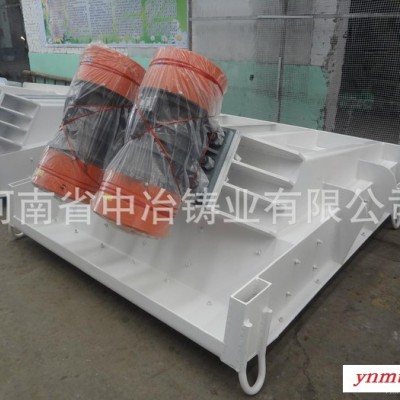

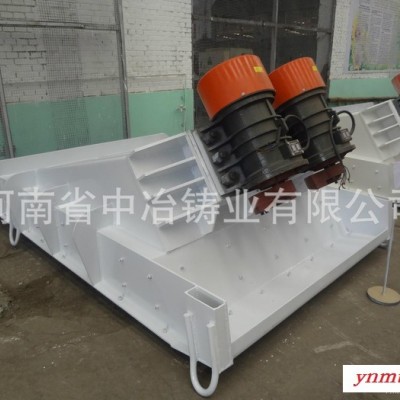

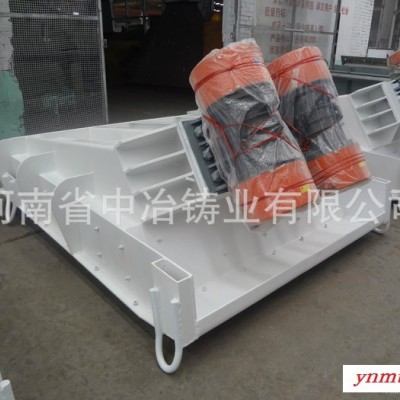

ZG系列振动给料机是一种新型、节能通用给料设备。该机采用新型振动电机做激振源,具有结构简单、紧凑,使用及维修方便,给料连续均匀,料槽磨损小,使用寿命长等优点,常与振动输送机、振动筛、斗式提升机、破碎机等配套使用,用于自动配称、定量包装、自动控制的工艺流程中,是冶金、矿山、煤炭、电力、建材、化工、机械等行业理想的给料设备。
工作原理及结构特点
ZG系列振动给料机是利用新型振动电机驱动,是筛体沿槽体方向作周期直线往复振动来实现均匀、定量给料。ZG系列振动给料机有给料槽体、振动电机、减震装置组成。
ZG振动给料机工作原理及结构特点
ZG系列振动给料机是利用新型振动电机驱动,使筛体沿槽方向作周期性直线往复运动来实现均匀、定量给料。ZG系列振动给料机由料体、振动电机、减振装置组成。
ZG振动给料机安装与调试、使用与维护
a、振动给料机如用于配料、定量给料时,为保证给料均匀稳定,防止物料自流应水平安装,如进行一般物料连续给料,可下倾10º安装。对于粘性物料及含水量较大的物料可以下倾15º安装。
b、可以下倾15º安装。
c、安装后的给料机应留有20mm的游动间隙,横向应水平,悬挂装置采用柔性连接。
d、空试前,应将全部螺栓紧固一次,尤其是振动电机的地脚螺栓,连续运转3-5小时,应重新紧固一次。
e、试车时,两台振动电机必须反向旋转。
f、给料机在运行过程中应经常检查振幅,电流及噪音的稳定性,发现异常应及时停车处理。
g、电机轴承每2个月加注一次润滑油,高温季节每月加注一次润滑油。
型号 规格 | 入料粒度(mm) | 处理量(t/h) | 自振源 型号 | 振动电机型号 | 功率(KW) | 振频 (Hz) | 双振幅(mm) | 激振力(KN) | 参考重量(Kg) |
ZG-35-90 | 0-60 | 25 | WHZY-2×2.5-4 | YZO-2.5-4 | 0.25×2 | 25 | 2-4 | 2.5×2 | 174 |
ZG-40-90 | 0-60 | 30 | WHZY-2×2.5-4 | YZO-2.5-4 | 0.25×2 | 25 | 2-4 | 2.5×2 | 184 |
ZG-45-90 | 0-100 | 50 | WHZY-2×5-4 | YZO-5-4 | 0.4×2 | 25 | 2-4 | 5×2 | 235 |
ZG-70-100 | 0-150 | 100 | WHZY-2×8-4 | YZO-8-4 | 0.75×2 | 25 | 2-4 | 8×2 | 342 |
ZG-80-120 | 0-150 | 200 | WHZY-2×17-4 | YZO-17-4 | 1.5×2 | 25 | 2-4 | 17-2 | 372 |
ZG-90-150 | 0-150 | 300 | WHZY-2×20-4 | YZO-20-4 | 2.0×2 | 25 | 2-4 | 20×2 | 606 |
ZG-95-150 | 0-150 | 400 | WHZY-2×20-4 | YZO-20-4 | 2.0×2 | 25 | 4-6 | 20×2 | 646 |
ZG-140-180 | 0-150 | 750 | WHZY-2×30-4 | YZO-30-4 | 2.5×2 | 25 | 4-6 | 30×2 | 1030 |
ZG-160-180 | 0-150 | 1000 | WHZY-2×50-6 | YZO-50-6 | 3.7×2 | 25 | 4-6 | 50×2 | 1156 |
