功率 | 详见说明书(kw) |
---|---|
规格 | ZG系列振动给料机 |
类型 | 槽式给料机 |
适用领域 | 矿山、冶金、煤炭、化工、机械 |
输送距离 | 详见说明书(m) |
外形尺寸 | 详见说明书(mm) |
重量 | 详见说明书(kg) |
额定输送能力 | 详见说明书(kg/h) |
料斗容量 | 详见说明书(kg) |
储料箱容量 | 详见说明书(kg) |
品牌 | 中冶 |
型号 | ZG系列 |
加工定制 | 是 |
产品介绍
![undefined](https://www.ynmtw.cn/skin/st06skin/image/lazy.gif)
ZG振动给料机工作原理
ZG振动给料机可把块状、颗粒状物料从料仓中均匀、连续地喂料到受料装置中。在砂石生产线中可为破碎机连续均匀地喂料避免破碎机受料口的堵塞。专为破碎筛分中粗破碎机前均匀输送大块物料设计。振动给料机采用双偏心轴激振器的结构特点,保证设备能承受大块物料下落的冲击,给料能力大。在生产流程中可以把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去,从而防止受料装置因进料不均而产生死机的现象,延长了设备使用寿命。是在破碎筛分中已作为必不可少的设备。
ZG振动给料机安装与调试、使用与维护
a、振动给料机如用于配料、定量给料时,为保证给料均匀稳定,防止物料自流应水平安装,如进行一般物料连续给料,可下倾10º安装。对于粘性物料及含水量较大的物料可以下倾15º安装。
b、可以下倾15º安装。
c、安装后的给料机应留有20mm的游动间隙,横向应水平,悬挂装置采用柔性连接。
d、空试前,应将全部螺栓紧固一次,尤其是振动电机的地脚螺栓,连续运转3-5小时,应重新紧固一次。
e、试车时,两台振动电机必须反向旋转。
f、给料机在运行过程中应经常检查振幅,电流及噪音的稳定性,发现异常应及时停车处理。
g、电机轴承每2个月加注一次润滑油,高温季节每月加注一次润滑油。
![undefined](https://www.ynmtw.cn/skin/st06skin/image/lazy.gif)

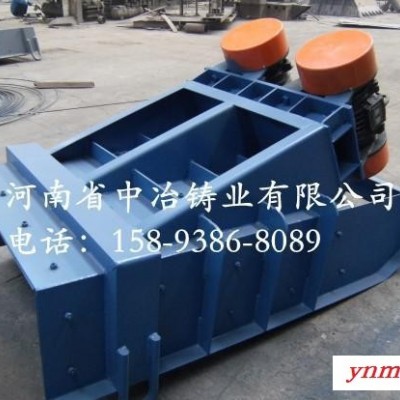

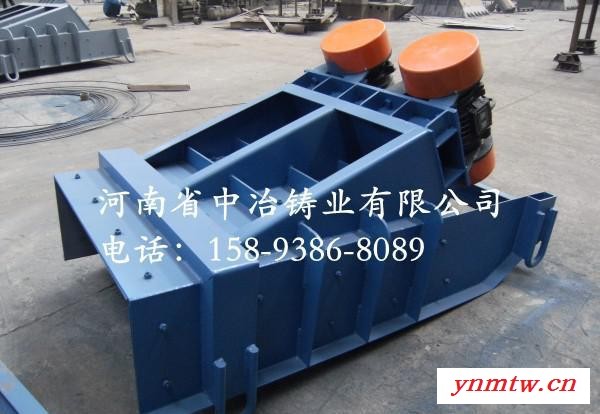

ZG振动给料机在生产流程中,可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去,在砂石生产线中可为破碎机械连续均匀地喂料,并对物料进行粗筛分,广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。 产品特写图
结构简单,喂料均匀,连续性能好,激振力可调;随时改变和控制流量,操作方便;偏心块为激振源,噪音低,耗电少,调节性能好,无冲料现象;若采用封闭式机身可防止粉尘污染振动平稳、工作可靠、寿命长;可以调节激振力,可随时改变和控制流量,调节方便稳定;振动电机为激振源,噪声低、耗电小、调节性能好,无冲料现象。振动给料机结构简单,操作方便,不需润化,耗电量小;可以均匀地调节给矿量;因此已得到广泛应用。一般用于松散物料。
ZG系列振动给料机型号说明:
ZG F□ □
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 槽长
│ │ │
│ │ └────────── 槽宽
│ │
│ └───────────- 封闭型
│
└───────────── 振动给料机
![undefined](https://www.ynmtw.cn/skin/st06skin/image/lazy.gif)
ZG敞开式振动给料机技术参数表:
参数 型号 | 入料粒度 | 处理量 | 自振源型号 | 振动电机型号 | 功率 | 振频 | 双振幅 | 激振力 | 参考重量 | 单点动负荷Kg |
ZG-35-90 | 0-60 | 25 | WHZY-2x2.5-4 | YZO-2.5-4 | 0.25x2 | 25 | 2-4 | 2.5x2 | 174 | 30 |
ZG-40-90 | 0-60 | 30 | WHZY-2x5-4 | YZO-2.5-4 | 0.25x2 | 25 | 2-4 | 2.5x2 | 184 | 30 |
ZG-45-90 | 0-100 | 50 | WHZY-2x5-4 | YZO-5-4 | 0.4x2 | 25 | 2-4 | 5x2 | 235 | 38 |
ZG-70-100 | 0-150 | 100 | WHZY-2x8-4 | YZO-8-4 | 0.75x2 | 25 | 2-4 | 8x2 | 342 | 50 |
ZG-80-120 | 0-150 | 200 | WHZY-2x17-4 | YZO-17-4 | 1.5x2 | 25 | 2-4 | 17x2 | 372 | 60 |
ZG-90-150 | 0-150 | 300 | WHZY-2x20-4 | YZO-20-4 | 2.0x2 | 25 | 2-4 | 20x2 | 606 | 80 |
ZG-95-150 | 0-150 | 400 | WHZY-2x20-4 | YZO-20-4 | 2.0x2 | 25 | 4-6 | 20x2 | 646 | 85 |
ZG-140-180 | 0-150 | 750 | WHZY-2x30-4 | YZO-30-4 | 2.5x2 | 25 | 4-6 | 30x2 | 1030 | 180 |
ZG-160-180 | 0-150 | 1000 | WHZY-2x50-4 | YZO-50-4 | 3.7x2 | 25 | 4-6 | 50x2 | 1156 | 200 |
表中处理量根据河沙比重1.6t/T计算所得
产品![undefined](https://www.ynmtw.cn/skin/st06skin/image/lazy.gif)
我公司生产的振动给料机优势:
1、料槽耐磨耐用(主板+衬板),更换方便,节省成本。
2、传振体接触面采用的是铣平的工艺,能更好的与电机或其它振源相连接,使用时间更长久。
3、减振装置采用的是纯天然橡胶弹簧,噪声小,绝缘性好。
4、料槽可外部可以加加强筯。
5、料槽是一整块钢板裁剪而成,无接鏠的情况。
![undefined](https://www.ynmtw.cn/skin/st06skin/image/lazy.gif)
河南中冶铸业为您解答ZG振动给料机选型因素??:
确认用的是电机振动给料机还是电磁振动给料机?
以前是否用过,用过的话型号是多少,可以直接选型报价。
没用过的话需要问客户:
1、物料的属性:物料是什么物料、物料有无腐蚀性、物料温度在多少度
2、物料的含水量在(%-%)?
3、物料的堆比重:每立方米物料的重量
4、处理量:每小时多少吨?
5、物料的最大料度:几个mm
6、对电压、电流……的其它特殊要求?
7、封闭式(粉尘大的场合)/敞开式的??
8、对现场使用情况有无要求,现场的空间尺寸?
9、电控箱的控制方式:近程/远程 控制??
企业介绍
![QQ截图20150318132613](https://www.ynmtw.cn/skin/st06skin/image/lazy.gif)
电磁振动给料机是电磁原理振动,体积小、重量轻、结构简单紧凑;安装、维修方便,激振力可调;随时改变和控制流量,操作方便。电压在220v,
振动给料机是由振动电动机,或由电机带动偏心轴或偏心块进行传动,是利用振动器中的偏心块旋转产生离心力,使筛厢、振动器等可动部分作强制的连续的圆或近似圆的运动。
