干燥塔直径 | 3.15M(m) |
---|---|
高度 | 7.8M(m) |
重量 | 3000(kg) |
规格 | ZLPG-10 |
处理量 | 126KG/H |
产量 | 20KG/H |
产地 | 山东 |
进风温度 | 180(℃) |
类型 | 立式 |
适用物料 | 混合物液体 |
外形尺寸 | 11*6*11(m) |
应用领域 | 制药、医药行业 |
蒸发能力 | 5-15Kg/h(/h) |
操作方式 | 手动 |
雾化型式 | 高速离心雾化 |
干燥介质 | 空气 |
品牌 | 力马 |
型号 | LPG-10 |
加工定制 | 是 |
初始水份70% 混合物干燥 5%终水份 LPG-10高速离心喷雾干燥机

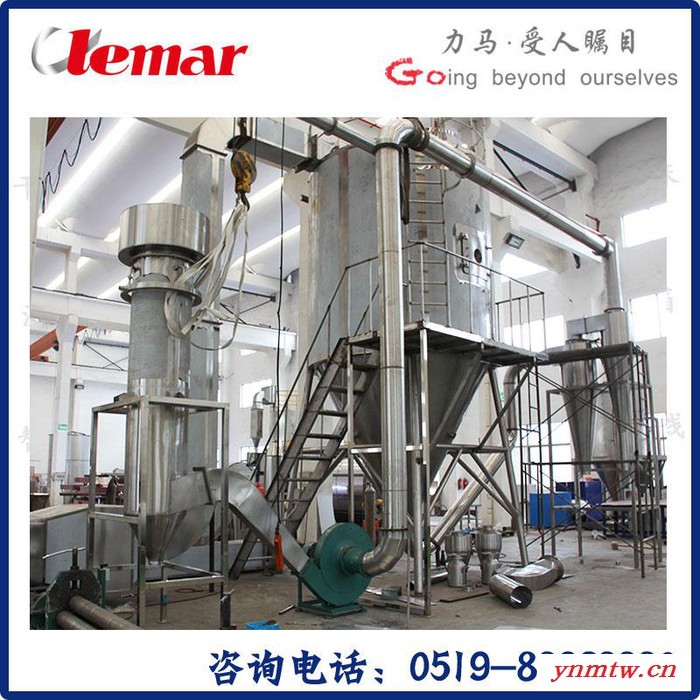

该LPG-10喷雾干燥机组系统由进风过滤系统、空气加热和热风分配器系统、干燥主塔、塔壁夹套风冷系统、进料及雾化系统、高效旋风除尘系统、尾气除尘器等组成。
本设备有以下特点:
◆ 特殊设计的蜗壳和热风分配器:特殊设计的主塔,热风涡壳保证物料雾化液滴返顶,防止物料返顶热
熔焦化变质现象。
◆ 热风蜗壳采用数螺旋线加速式的结构,大大增强了热风与物料液滴的热置换,并有序的旋流下降。而热风分配器也结合了该技术的特点及要求,做到分配器的两边均有导风机构,并可任意调节角度,以控制热风入塔时的切向角度,内侧导风机构增加热风的旋转,强化该股热风对雾化料膜的剪切力,使得热风与料液充分接触,强化两者之间的换热换质过程。
◆ 雾化器采用了无级调节式雾化器,转速可调节至**雾化效果。
◆ 调整了塔锥体的锥度,由常规的夹角60°调整至52°,充分考虑物料在锥体下料时的顺畅。
◆ 并设计了塔内照明装置及观察清洗门和人孔,方便员工观察及客户参观。
◆ 管道采用快装式设计,方便设备的组装拆卸和清洗。
空气经空气过滤器后进入空气加热器,空气加热器的加热方式有:热风炉、电加热、蒸汽加热等。当空气加热到给定温度后以切线方向进入热风分配器,经热风分配器作用后的空气,均匀地、螺旋式进入干燥室,同时料液由雾化器雾化为25-60μm的雾滴,当雾滴与热空气接触后**迅速汽化干燥为粉末或颗粒产品。干燥的粉末或颗粒产品落到干燥室的锥体四壁并滑行至锥底进入积粉筒,少量细粉随空气流入旋风分离器进行分离**废气由风机排出口排出,或进入湿式除尘器后排出。
1、料液条件
物料名称: 混合物
初水分: 约70%
终水分: 约5%
处理量: 5~15Kg/h
料液温度: 20℃(常温)
2、工艺条件
雾化方式: 离心式
雾滴与热空气接触方式: 并流式
热源和加热方式:电加热
进风温度: 约180℃
排风温度: 约90℃
出料方式: 二级旋风除尘器
系统材质要求: 见配置清单
3、设计气象条件(标准)
大气压力: 101.3KPa
环境温度: 20℃
相对湿度: 80%
4、公用工程
4.1、电源
动力电源: 380V,3相5线,50HZ
4.2、用水量
压力: 0.2MPa
用量: 120kg/min
4.3、设备占地面积约(长×宽×高)m
长×宽×高 5×4×4
