| 产地 | 上海 |
|---|---|
| 进风温度 | 50~80℃ |
| 类别 | 立式 |
| 适用物料 | 药物 |
| 外形尺寸 | 1 |
| 应用领域 | 食品医药 |
| 蒸发能力 | 1500mL/H |
| 操作方式 | 自动 |
| 雾化型式 | 压力式 |
| 干燥介质 | 空气 |
| 品牌 | 乔跃 |
| 型号 | JOYN-1000T |
| 加工定制 | 是 |

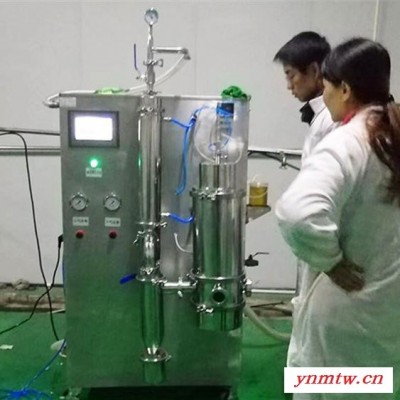

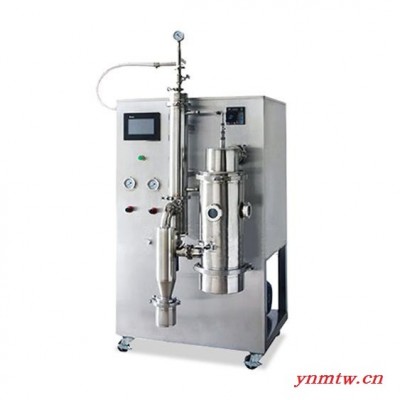

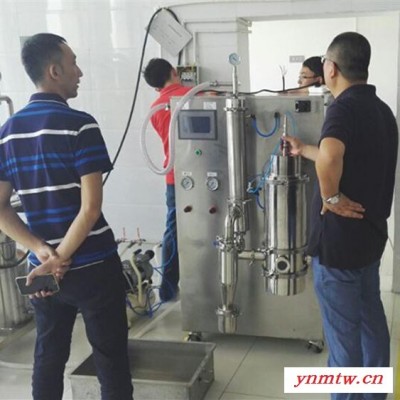

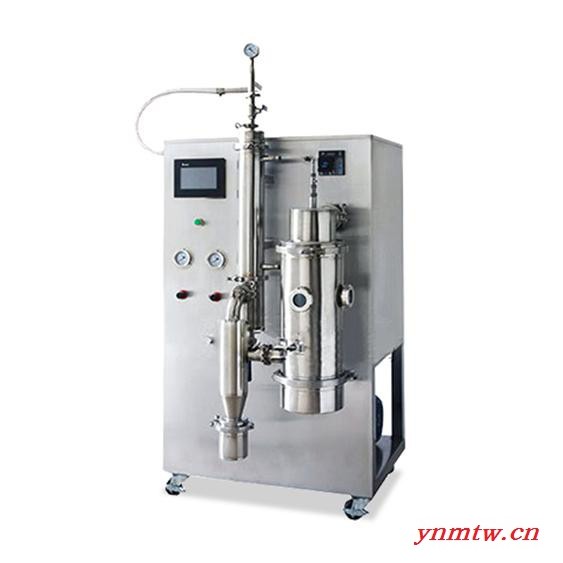

产品说明:
普通喷雾干燥运用的是高温蒸发溶剂的原理，所以进风温度一般要在 120℃以上，上海乔跃自主研发的低温喷雾干燥系统运用露点差原理，自创的 DACTS 干风系统，将空气变成承载介质，承载溶剂离开，在低温下实现物料的干燥 （可实现进风温度 45-50 ℃ ），保持物料的活性成分和性状，适用于多种热敏性物料。同时配备 Synous除湿系统和 DHS 双重节能系统，本司能够提供实验型至生产型的机器。
应用范围：
喷雾干燥机应用行业广泛，如： 食品、化工、制药、化妆品、精细陶瓷、材料、乳制品、保健品、环保、生物、微电子工业、润滑剂、添加剂工业等
主要特征:
1、喷雾干燥整个实验过程在真空环境里完成，降低了物料干燥温度，解决了热敏物料喷雾干燥的难题。
2、彩色触摸屏操作：加热温度PID恒温控制，蠕动泵进料速度可以随时调节。
3、内置无油空压机，喷粉的颗径呈正态分布，流动性好，而且噪音低，符合实验室噪音标准；
4、喷雾头为同心喷雾头，雾化时确保没有偏心而导致喷到瓶壁一侧，喷雾头安装后可以上下移动，以便于调整雾化位置改善喷雾干燥效果；二流体喷雾的雾化结构，采用不锈钢材料制造，设计紧凑，无需附属设备，方便使用，历久如新。
5、为了满足用户在实验范围调节各项参数的要求，在干燥温度控制的设计上采用实时调控PID恒温控制技术，使全温区控温准确，加热控温精度±1℃。
6、进料量可通过进料蠕动泵调节，额定处理量800mL/H
技术参数:
1、整机全不锈钢制作，二流体喷雾的雾化结构，腔体材质：316 L不锈钢，内表面粗糙度≤0.6μm；
2、内置进口全无油空压机；
3、设有喷咀清洁器（通针），在喷咀被堵塞时会自动清除，通针的频率可自动调整；
4、额定物料处理量：1000-2000mL/H；
5、最小样品量： 50mL（视物料固形物含量差异）；
6、实时调控 PID 恒温控制技术，加热控温精度：±1℃；
7、喷嘴采用316L不锈钢材质，喷嘴口径: 0.5mm 、0.7mm、 1mm 、1.5mm 、2mm 可选，并可根据客户要求定制;
8、彩色 LCD 触摸屏操作控制，全中文操作界面；
9、在低温（45~55℃）条件下完成瞬间喷雾干燥，在这种干燥条件下，易氧化、易挥发、热敏性的物质都能很 好保持化学结构及生物活性；
10、配备恒温干风系统，包括冷凝器、冷水机、汽水分离器、风机、加热器；
11、配备产品回收系统，包括旋风分离、收料桶、收料阀等
12、配备雾化干燥系统，包括雾化器、空压机、调压阀、干燥塔、透视镜等
13、物料收集罐PP材质
14、配备上料系统，包括蠕动泵和输料管等
15、真空度-0.05～0.06MPA
16、腔体材质：316L不锈钢
17、整机功率：380V，50Hz
设备总体特点
3.2 组件介绍
该设备主要由:电控系统 、 上料系统 、DACTS 恒温干风系统 、 雾化干燥系统 、 产品回收系统 、 加热系统组成。
1 3.2.1 电控系统
组成 ：包含 PLC 控制器、触摸屏、模块、485 通讯模块、变频器、固态继电器、温度传感器等。
描述：电控系统是整台机器的大脑，这款机器配备了西门子的电控系统，控制更准，产品稳定性好。
2 3.2.2 上料系统
组成：包含配料罐（选配）、蠕动泵、输料管路。
描述：将配置好的浆料投入配料罐，搅拌均匀后在蠕动泵的驱动下，浆料通过管路阀门到达雾化器。
3 3.2.3 S DACTS 恒温 干风系统
组成 ：包含冷凝器、冷水机、汽水分离器、2 个四通阀、2 个 AMS 工作站、风机、加热器、2 个露点仪。
描述 ：运用露点差原理，空气经过冷凝器和汽水分离器进行空气除湿，再经 AMS 工作站处理获得理想干风，增强其载水能力，进入到干燥系统中。配备 2 套 AMS 工作站，当露点仪检测到 1 号 AMS 工作站湿度过大时，四通阀自动切换成 2 号 AMS 工作站，干燥系统继续运转。同时通过引风机和加热器对 1 号 AMS 工作站进行高温除湿，恢复 AMS 工作站的干燥性能。
4 3.2.4 雾化干燥系统
组成：包含雾化器，蜗壳结构，干燥塔，透视镜，出风温度传感器，进风管路，出风管路等部件。
描述：加热后的空气进入到蜗壳结构中，通过雾化塔的锥形分散口出来，呈螺旋向下流动。和物料通过雾化喷枪充分雾化后，在干燥塔内和热风充分接触，达到瞬间干燥，固体物料进入产品回收，气体从出风管道排出。
5 3.2.5 产品回收系统
组成：包含旋风分离器，旋风收料罐，布袋除尘器，布袋脉冲振打器（选配）；
描述：进行气固分离，将空气排出，已干燥的物料进行收集和分离。采用分级收料方式，塔底和旋风收集大颗粒，布袋收集细小颗粒。
6 3.2.6 加热系统
组成：包含过滤器，引风机，加热器，进风温度传感器等；
描述：加热系统主要由风机和加热器来完成，空气先进行加热再进行过滤，然后进入干燥塔。
技术配置表：
| 系统 | 编号 | 配件 | 品牌 | 型号 | 数量 | 备注
|
|
电 控 系 统 | 1 | PLC |
|
| 1 套 | / |
| 2 | 触摸屏 |
|
| 1 个 | / | |
| 3 | 模块 |
|
| 1 个 | / | |
| 4 | 通讯模块 |
|
| 1 个 | / | |
| 5 | 变频器 |
|
| 1 个 | / | |
| 6 | 电源 |
|
| 1 台 | / | |
| 7 | 小型继电器 |
|
| 3个 | / | |
| 8 | 小型继电器底座 |
|
| 3个 | / | |
| 9 | 空气开关 |
|
| 1 个 | / | |
| 10 | 空气开关 |
|
| 2 个 | / | |
| 11 | 空气开关 |
|
| 1 个 | / | |
| 12 | 指示灯 |
|
| 1 个 | / | |
| 13 | 温度传感器 |
|
| 2 个 | / | |
| 上料 系统 | 1 | 蠕动泵 |
|
| 1 台 | / |
| 2 | 输料管 |
|
| 2 米 | / | |
| 系统 | 编号 | 配件 | 品牌 | 型号 | 数量 | 备注 |
|
恒 温 干 风 系 统 | 1 | 冷凝器 |
|
| 1 台 | / |
| 2 | 冷水机 |
|
| 1 台 | / | |
| 3 | 汽水分离器 |
|
| 1 个 | / | |
| 4 | 四通阀 |
|
| 2 个 | / | |
| 5 | AMS 工作站 |
|
| 2 台 | / | |
| 6 | 除湿风机 |
|
| 1 台 | / | |
| 7 | 加热器 |
|
| 1 套 | / | |
| 8 | 露点仪 |
|
| 3 个 | / | |
|
雾 化 干 燥 系 统 | 1 | 雾化系统 |
|
| 1 套 | / |
| 2 | 蜗壳结构与热风 分配器 |
|
| 1 个 | / | |
| 3 | 压力表 |
|
| 2 个 | / | |
| 4 | 压缩机 |
|
| 1 台 | / | |
| 5 | 压缩机 |
|
| 2 个 | / | |
| 6 | 干燥塔 |
|
| 1 个 | / | |
| 7 | 透视镜 |
|
| 1个 | / | |
| 产品 回收 系统 | 1 | 旋风 |
|
| 1 | / |
| 2 | 除尘器 |
|
| 1 | / | |
| 3 | 收料桶 |
|
| 2 | / | |
| 4 | 收料阀 |
|
| 3 | / | |
| 加 热 系 统 | 1 | 加热器 |
|
| 1套 | / |
| 2 | 加热器 |
|
| 1台 | / | |
| 3 | 管道 |
|
| 1套 | / | |
| 4 | 过滤器 |
|
| 1台 | / |
真空干燥机是通过抽去包装容器内部空气达到预定真空度后，去除容器内部件水分的设备，专为干燥热敏性、易分解和易氧化物质而设计，能够向内部充入惰性气体，特别一些成分复杂的物品也能进行快速干燥。下面为大家介绍不同种类的真空干燥机工作原理。
箱式真空干燥机工作原理：
箱式真空干燥机主要由真空干燥箱、加热系统、冷却系统、抽气系统、测量系统、控制系统及冷凝回收系统等部分组成。它是将被干燥物料处于真空条件下，进行加热干燥，并利用真空泵进行抽气抽湿，加快干燥速率。
