功率 | 2*0.75(kw) |
---|---|
规格 | GZG803惯性振动给料机 |
类型 | 槽式给料机 |
适用领域 | 矿山、冶金、煤炭、机械、化工 |
输送距离 | GZG803惯性振动给料机(m) |
外形尺寸 | 800*1500*250mm(mm) |
重量 | 563(kg) |
额定输送能力 | GZG803惯性振动给料机(kg/h) |
料斗容量 | GZG803惯性振动给料机(kg) |
储料箱容量 | GZG803惯性振动给料机(kg) |
品牌 | 河南省中冶 |
型号 | GZG803惯性振动给料机 |
加工定制 | 是 |

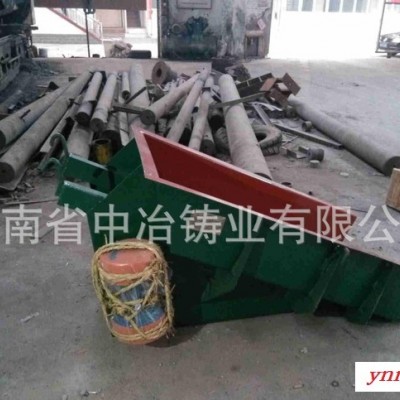

GZG型自同步惯性振动给料机安装和调试
1、GZG型自同步惯性振动给料机的安装

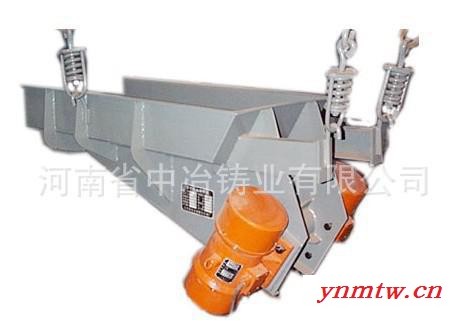

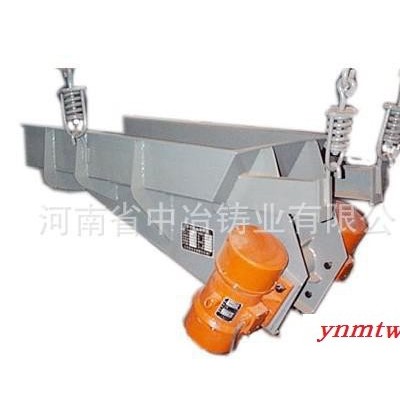

(1)按照尺寸规格尺寸表。GZG自同步惯性振动给料机为悬挂式安装。其中,后悬挂吊杆应垂直吊挂,为减少给料机的横行摆动,前悬挂吊杆应向外张开10°布置。四个悬挂吊杆应吊挂在具有足够刚度的结构上,悬挂方法可采用钢丝绳子悬挂法,吊杆悬挂法成花篮螺丝悬挂法。
(2)安装后的给料机周围应有一定的游动间隙,使给料机处于自由状态。
(3)安装后的给料槽体横向应水平。以免给料机工作时物料向一侧偏移。
2、GZG型自同步惯性振动给料机的调试
(1)打开振动器两端罩壳,检查振动器可调偏心块与固定偏心块的相对位置及方向是否一致;检查可调偏心块夹紧螺栓及其它螺栓是否拧紧。
(2)用欧姆表和兆欧表测量振动器相电阻和绝缘电阻,检查有无短路、断路,接触不良和绝缘不良等现象。
(3)试启动,看两台振动器是否做反向等速运转,如果是同方向运转,则调接其中一台振动器的任意两相接头。
(4)空载运转,检查空载振幅,空载电流。横向摆动的大小各吊挂松紧是否一致,声音是否正常等,发现异常,立即停车,排除故障后再试运转,直至运转正常。
(5)空载运转,检查振幅,跳料方向、电流是否在额定电流以内,生产率是否符合现场使用要求。如产生率太大或太小,可调整可调偏心块与固定偏心块的相对位置,直至使生产率符合现场使用要求。
GZG型自同步惯性振动给料机主要技术参数
GZG系列自同步惯性振动给料机
型号 | 槽型尺寸长×宽×高 | 生产率 吨/小时 | 最大给料粒度 | 振动频率 | 双振幅 | 振动器型号 | 额定电压 | 额定电流 | 电源频率 | 功率 | 整机重量 | |
(毫米) | 水平 | -10° | (毫米) | (次/分) | (毫米) | (伏) | (安) | (赫) | (千瓦) | (公斤) | ||
GZG403 | 400×1000×200 | 30 | 40 | 100 | 1450 | 4 | ZG405 | 380 | 2×0.73 | 50 | 2×0.25 | 171 |
GZG503 | 500×1000×200 | 60 | 85 | 150 | 4 | ZG405 | 2×0.73 | 2×0.25 | 202 | |||
GZG633 | 630×1250×250 | 110 | 150 | 200 | 4 | ZG410 | 2×1.53 | 2×0.55 | 379 | |||
GZG703# | 700×1029×250 | 120 | 170 | 200 | 4 | ZG410 | 2×1.53 | 2×0.55 | 389 | |||
GZG803 | 800×1500×250 | 160 | 230 | 250 | 4 | ZG415 | 2×1.95 | 2×0.75 | 563 | |||
GZG903# | 900×1483×250 | 180 | 250 | 250 | 4 | ZG415 | 2×1.95 | 2×0.75 | 613 | |||
GZG1003 | 1000×1750×250 | 270 | 380 | 300 | 4 | ZG420 | 2×2.71 | 2×1.1 | 762 | |||
GZG1103# | 1100×1673×250 | 300 | 420 | 300 | 4 | ZG420 | 2×2.71 | 2×1.1 | 854 | |||
GZG1253 | 1250×2000×315 | 460 | 650 | 350 | 4 | ZG432 | 2×3.51 | 2×1.5 | 1099 | |||
GZG1303# | 1300×2040×300 | 480 | 670 | 350 | 4 | ZG432 | 2×3.51 | 2×1.5 | 1117 | |||
GZG1503# | 1500×2250×300 | 720 | 1000 | 500 | 3.5 | ZG440 | 2×5.19 | 2×2.2 | 1477 | |||
GZG1603 | 1600×2500×315 | 770 | 1100 | 500 | 4 | ZG450 | 2×6.82 | 2×3.0 | 1555 | |||
GZG1803# | 1800×2325×375 | 900 | 1200 | 500 | 3 | ZG450 | 2×6.82 | 2×3.0 | 2350 | |||
GZG2003 | 2000×3000×400 | 1000 | 1400 | 500 | 2.5 | ZG450 | 2×6.82 | 2×3.0 | 2705 | |||
GZG705# | 700×1029×250 | 130 | 180 | 200 | 960 | 5 | ZG609 | 2×1.66 | 2×0.55 | 385 | ||
GZG805 | 800×1500×250 | 170 | 250 | 250 | 5 | ZG609 | 2×1.66 | 2×0.55 | 510 | |||
GZG905# | 900×1483×250 | 200 | 270 | 250 | 5 | ZG609 | 2×1.66 | 2×0.55 | 561 | |||
GZG1005 | 1000×1750×250 | 290 | 410 | 300 | 5 | ZG612 | 2×2.14 | 2×0.75 | 652 | |||
GZG1105# | 1100×1673×250 | 320 | 450 | 300 | 5 | ZG618 | 2×2.97 | 2×1.1 | 795 | |||
GZG1255 | 1250×25000×315 | 500 | 700 | 350 | 5 | ZG618 | 2×2.97 | 2×1.1 | 1002 | |||
GZG1305# | 1300×2040×300 | 520 | 720 | 350 | 5 | ZG625 | 22×3.84 | 2×1.5 | 1070 | |||
GZG1505# | 1500×2250×300 | 780 | 1080 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1414 | |||
GZG1605 | 1600×2500×315 | 830 | 1190 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1720 | |||
GZG1805# | 1800×2325×375 | 970 | 1320 | 500 | 5 | ZG645 | 2×7.28 | 2×3.0 | 2280 | |||
GZG1256 | 1250×2000×315 | 500 | 700 | 350 | 5 | ZG625 | 2×3.84 | 2×1.5 | 1081 | |||
GZG1306# | 1300×2040×300 | 520 | 730 | 350 | 5 | ZG625 | 2×3.84 | 2×1.5 | 1117 | |||
GZG1506# | 1500×2250×300 | 780 | 1080 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1654 | |||
GZG1606 | 1600×2500×315 | 830 | 1190 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1720 | |||
GZG1806# | 1800×2325×375 | 970 | 1300 | 500 | 5 | ZG660 | 2×9.56 | 2×4.0 | 2985 | |||
GZG2006 | 2000×3000×400 | 1300 | 1800 | 500 | 5 | ZG660 | 2×9.56 | 2×4.0 | 3166 |
1、型号末尾数字"3、4"为四级惯性电机"5、6"六级惯性电机;
2、型号末尾奇数"3、5"为轻型给料槽,偶数"4、6"为重型给料槽;
3、带"#"的型号,其槽体采用GZ系列电磁振动给料机相应尺寸;不带"#"的型号其槽体采用国际标准槽型;
GZG型自同步惯性振动给料机的用途和特点
GZG型自同步惯性振动给料机广泛用于矿山、冶金、建材、轻工、电力、机械、粮食部门中,用以把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。例如用于带式输送机、斗式提升机,筛分设备进行给料,破碎机、粉碎机进行喂料,以及用于自动配设备中等等。
GZG系列自同步惯性振动给料机是一种经济技术指标、先进的给料设备,同电磁振动给料机相比具有以下优点:
1、体积小,重量轻,结构简单,能耗低,功率因数高,因而效率高。
2、安装、操作、维修方便。
3、输送效能高。
4、噪音低,有利于改善工作环境。
5、本设备在远超共振状态下工作,因而振幅稳定,运行可靠,对各种物料适应性强。
GZG型自同步惯性振动给料机结构和工作原理
GZG系列自同步惯性振动给料机由下面几部分组成(图1)
GZG型自同步惯性振动给料机是以振动器为激振力源。根据平面单质体振动理论,两台性能相同惯性振动器对称安装于给料槽后端两侧,在没有直接联系的情况下,同时启动,作反向同步运转。惯性振动器轴端的偏心块所产生的离心力在沿水平方向向上的分量相互抵消,而沿垂直方向上的分量互相叠加,从而产生一个垂直于两振动器轴线所在平面的间歇激振力。激振力的频率与振动器的转速相同。
GZG型自同步惯性振动给料机的给料过程如下图所示,是利用惯性振动器所提供的间歇激振力驱动给料槽沿倾斜方向做周期直线往复振动来实现。
