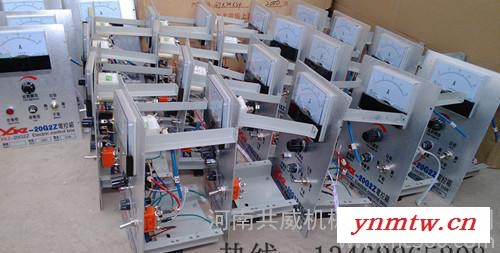

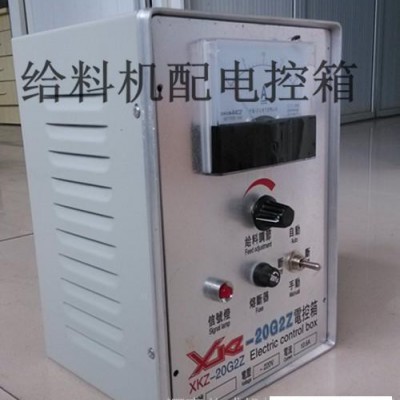

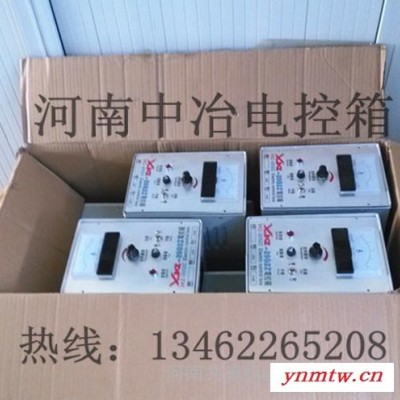

电磁给料机配电控箱XKZ-20G2

XKZ-5G2和XKZ-20G2型电控器也称电控箱，属GZ系列电磁振动给料机、电磁仓壁振动器的电能控制仪器，是XKZ-5G和XKZ-20G型电控器的更新换代产品，弥补了原机型的不足，突出了该机型的特点，对G2系列电磁振动给料机稳定正常作用起了关键作用。

一、 本机特点：

1、电控器主回路采用可控硅作变流调节。

2、可控硅工作采用脉冲移相触发，能有效的控制电流和电压的突变，可使负载平稳起动，可确保可控硅的安全使用。

3、本机使用方便，式样新颖，底壳下装有金属支撑架及安装孔，既可悬挂，又可平放，为本机的安装与操作提供了方便。

二、 使用方法：

1、按电控器上所标输入（220V），输出（电振机）位置，将电源与负载接好。

2、打开电源开关键，工作指示灯亮，表示电源已接通。

3、顺时针转动电流调节选钮，使输出达合适强度。

三、 注意事项：

1、通态浪涌电流Itsm在寿命期内，浪涌次数有一定限制，因此，一般不要人为的对负载短路。

2、电控器周围介质温度不超过-20℃—＋40℃的范围。

3、周围介质温度为25℃时相对湿度不大于85%。

4、电控器应放置于振动幅度小，没有严重腐蚀性气体和影响电气绝缘性能的环境中。

四、 主要性能指标

1、输入与输出电压〈10V（输入电压大于或等于220V时实测）5V〉。

2、适用于正负220V±15%变化的。

3、导通角不低于175度。
