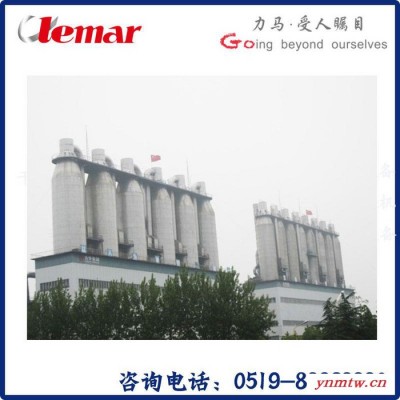

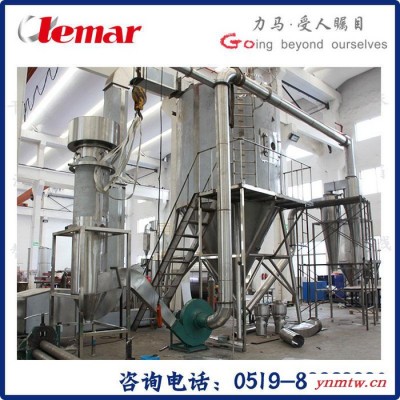

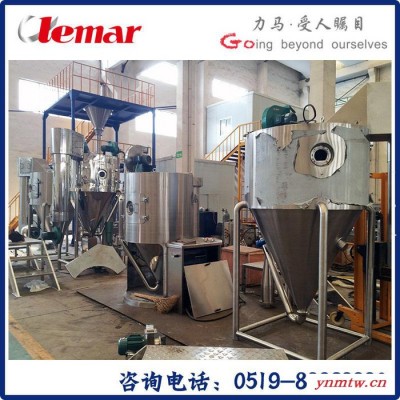

1800型咖啡压力喷雾干燥机

一、工艺计算

  1、水分蒸发量：1757kg/h

  2、干空气耗量：36000kg/h

  3、热耗量：260×104大卡/h

二、设备选型

1、供热系统：

1）、导热油换热器：A,主干燥系统:1300平方米，外型尺寸：2100×2100×2400mm，导热油温度310℃，压力2kg/cm2供热量：250×104大卡/h。B流化床干燥系统: 100平方米，外型尺寸：1420×1420×1152mm，导热油温度310℃，压力2kg/cm2，出风温度120℃（可调），供热量：16×104大卡/h。

2、风机

1）、鼓风机：G4-73-13D-37kw      1台

2）、引风机：Y6-51-1-13D-132kw      1台

3）、流化床鼓风机：9-26-5A-15KW    1台

4)、所有风机带调风阀、减震垫、整体支架。

3、三柱塞泵

GJB3.0-40-15kw   流量3.2m3/h  防腐型，变频调速。

4、过滤器及喷枪

1）、过滤器：φ0.4米，2台（备用1台）。材质：SUS304

2）、喷**（备用1支），喷片20片（备用）。

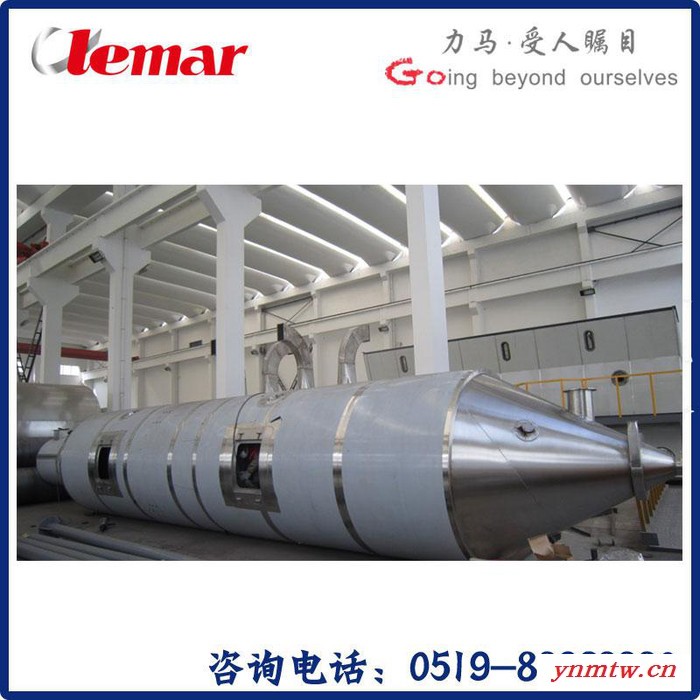

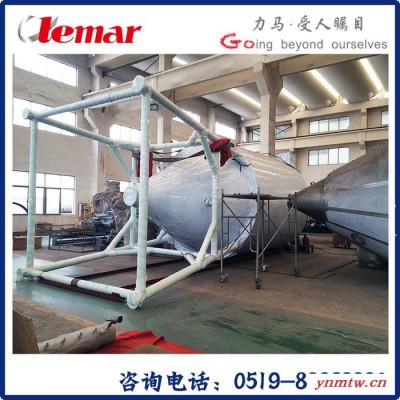

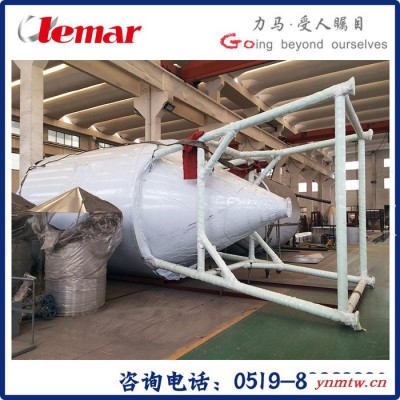

5、干燥主机：1台

1）、型号：1800型

2）、主机直筒体：φ6500mm、直筒体高度15250mm，上锥体56°、高度5431mm，下锥体45°、高度5380mm。流化床φ2800×1745mm，出料管φ504mm，关风机φ300，功率1.5kw。

3）、内壁：δ2.5mm、不锈钢

骨架：A3、焊缝磨平

外封面：Q235焊接  δ2mm

4）、主机门：2件、不锈钢、观察窗2件、灯孔2件

5）、保温厚度80mm

6、旋风机

漩涡式4×φ115×H5659mm，下接收料仓φ2156×2034mm，风机φ300，功率1.2kw。

7、湿式洗涤塔

喷淋式外筒φ1902×8063mm，喷咀喷淋器φ5.5,6只，带磁力泵，功率4kw，

不锈钢3mm，框架Q235。

8、风管δ2mm制作,物料接触处不锈钢

9、扶梯（用户自制）碳钢制

10、控制

A类、常规控制方式，触摸屏+PLC

1）、进料量与出风温度自动调节

2）、进、出风温度：XMT数显

  3）、塔内负压：由压差表显示

  4）、电器元件：1套（浙江正泰）

  5）、引风机、降压启动，鼓风机变频调速。

  6）、控制柜：1台
