常州力马-印染污泥浆叶干燥器、KJG-50型空心桨叶干燥机配置

KJG-50型空心桨叶干燥机配置

设备主要配置：

1、主机上箱体:       δ4mm  A3    内贴δ1.5mm   SUS316L   槽钢加强

外部保温δ50mm硅酸铝   外封δ1.5mm   A3

2、下箱体主机内壁：  δ8mm   SUS316L        1件         隔环加强

3、下箱体主机夹套：  δ4mm   A3 冲压件

4、下箱体保温厚：    δ100mm硅酸铝         外封δ1.5mm   A3

5、端盖法兰：        δ30mm  A3      外贴δ3mm   SUS316L  2件

6、端盖板：          δ30mm  A3      内贴δ3mm   SUS316L  2件

7、填料座：           4件   A3      (填料: 20×20四氟盘根)

8、填料压盖：         4件   A3

9、空心浆叶主轴：     2件  φ325×25mm  SUS316L

10、回水管:           2件  φ108×6mm   A3

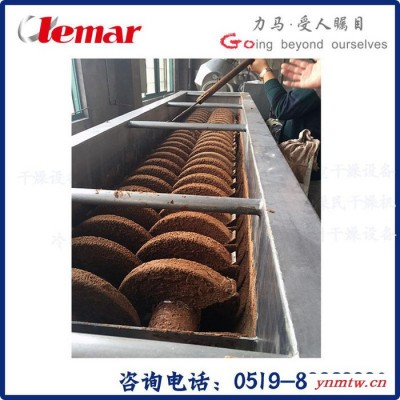

11、浆叶片：          68件 δ8mm       SUS316L   打破口、加拉钉

12、下料口：          1件  δ8mm       SUS316L   接二级桨叶进料口

      溢流板:           1件  δ10mm      SUS316L

14、硬齿面齿轮减速机：1件   ZSY315-90

15、传动电机：        1件   45 kw     变频调速

16、传动齿轮：        2件   M=16      45钢  齿面高频淬火

      主轴啮合齿轮：    2件   M=16      45钢  齿面高频淬火

17、旋转接头：        2件  (单头进出)

18、轴承座：          4件   A3焊接件        带夹套水冷却

19、轴承：            4件   双列调心滚子轴承

20、主机支架：        1件  (H钢  A3焊接件喷防锈漆)

21、新风口补充加热器：1件  120 m2       材质：A3管轧制铝带

22、除尘器、引风机(用户自备)

23、控制系统、其他随机资料：

24、控制系统

25、控制柜：       1件      A3    外表喷漆

26、电器元件：     1套

27、传动电机:      变频调速

28、干燥腔内温度显示
