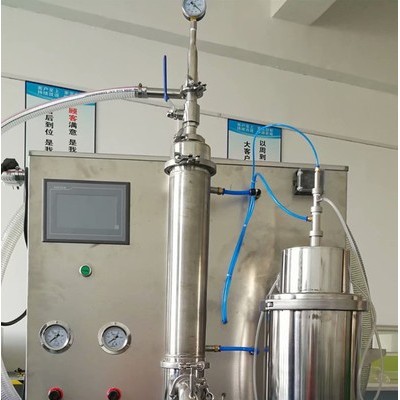

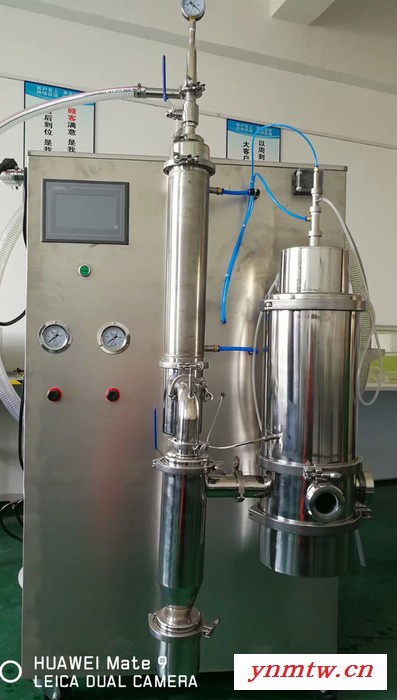

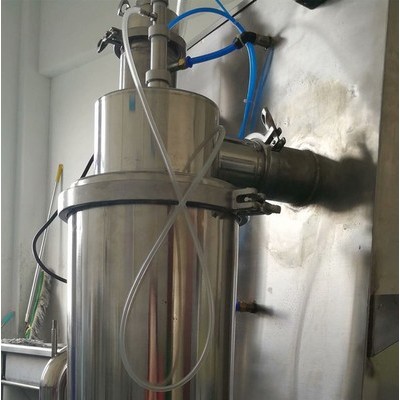

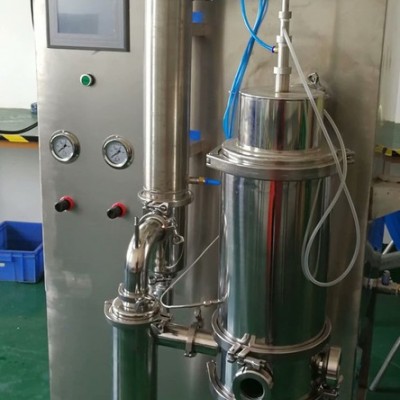

辽宁聚同JT-6000Y 低温喷雾干燥机操作说明

实验室低温喷雾干燥机及其主要适用于高校、研究所和食品医药化工企业实验室生产微量颗粒粉末，对所有溶液如乳浊液、悬浮液具有广谱适用性,实验室低温喷雾干燥机在真空环境下干燥，实现了在低温真空下物料的瞬间干燥，为热敏物料提供了方便安全的干燥方法。

主要特征:

1、采用彩色LCD触摸屏操作控制，全中文操作界面，加热温度PID恒温控制，全自动和手动控制相结合，自带记忆功能，操作方便。

2、内置进口全无油空压机，喷粉的颗径呈正态分布，流动性好，而且噪音低，符合**实验室噪音标准；

3、整个实验过程在真空环境里完成，大大降低了物料干燥温度，解决了热敏性物料喷雾干燥的难题。为了满足用户在实验范围调节各项参数的要求，在干燥温度控制的设计上采用实时调控PID恒温控制技术，使全温区控温准确，加热控温精度±1℃。

4、喷雾头为同心喷雾头，喷头大小可选。雾化时确保没有任何偏心而导致喷到瓶壁一侧，喷雾头安装后可以上下移动，以利于调整雾化位置改善喷雾干燥效果；

5、进料量可通过进料蠕动泵调节，额定处理量可调，样品量可达50-2000ML.

6、二流体喷雾的雾化结构，采用**不锈钢材料精密制造，设计紧凑，无需附属设备

7、设有喷咀清洁器（通针），在喷咀被堵塞时，会自动清除，通针的频率可自动调整。

技术参数:

1、物料处理量：50-1500ML/H（视物料固形物含量差异）

2、实时调控PID恒温控制技术，加热控温精度：±1℃；

3、喷嘴口径: 0.7mm、 1.0mm 、1.5mm 、2mm 可选，并可根据客户要求定制;

4、整机功率：5.8KW/380V；

5、外形尺寸:850 mm（长）×1000 mm（宽）×1650 mm（高）

6、真空度-0.05～0.06MPA；

7、在低温条件下（50~80℃）完成瞬间喷雾干燥，易氧化、易挥发、热敏性的物质能很好保持化学结构及生物活性。

操作说明：

1、检查仪器有无破损，如发现破损请与仪器管理员及时联系。

2、打开仪器电源开关，打开吸气机开关。使气流在系统中流动。推荐 吸气机**工作。  注意事项：为了确保产品的纯净，在开机前请检查仪器各个部件的内壁是否清洁；认真检查仪器各处连接是否到位，以免在实验过程中出现脱落，使仪器破损或影响实验结果。

3、设定好进口温度，打开加热开关。对于水溶液样品，进口温度设定为100至220℃；一般设定为150℃。

4、进口温度达到后，打开空气压缩机，调节流量计上的针形阀，一般调至4cm高（约600L/H）

5、准备好蒸馏水，打开蠕动泵开关。  a) 将输样管压上蠕动泵，开始优化**条件。蠕动泵一般设定为30%。 b) 如果出口温度太高：可以减低入口设定温度；或者提高蠕动泵转速。 c) 如果样品没能完全干燥（有粘壁）：可以提高进口温度；或减低蠕 动泵转速。  注：出口温度的限度是产品所能承受的实际温度。

6、如果样品溶液容易堵塞喷嘴，可以打开喷嘴清堵开关，设定清堵频率。  注意事项：如果蠕动泵正常工作，自动/手动清堵后仍不能进样，则有可能使样品进口处堵塞，需要对进样装置进行清洗，初次使用者应]及时与仪器管理人员联系，请勿擅自拆洗，以免对进样装置造成不可恢复性损坏。

7、条件准备好后**可以将蒸馏水转换为样品溶液输入。（可以手动切换或通过样品切换阀）

8、样品喷雾结束后，再切换到蒸馏水，清洗管路及喷嘴。 注意事项：此步骤要严格执行，确保管路尤其是喷嘴中无样品残留。

9、关机时，先关闭进口温度加热开关，保持吸气机工作；等到出口温度降到70℃以下，方可关闭吸气机。

10**后取出产品。

11、清洗。本仪器需要拆卸清洗的部件均为玻璃材质，所以清洗过程要十分小心，切勿发生碰撞。

12、实验结束后，做好使用记录，并请仪器管理员检查仪器的是否完好。

温馨提示：为了本仪器能够限度的满足用户的试验需求，请仪器使用者在试验之前认真阅读学习操作规范及其注意事项。

喷雾干燥机的工作原理

喷雾干燥装置喷雾干燥机是处理溶液、悬浮液或泥浆状物料的干燥机。喷雾干燥机是用喷雾的方法，使物料成为雾滴分散在热气中，

物料与热空气呈并流、逆流或混流的方式互相接触，使水分迅速蒸发，达到干燥目的。采用这种干燥方法，可以省去浓缩或滤等化工单元操作，可以获得30-50up的粒状产品，而干燥时间极短。一般干燥的时间为5-30s，喷雾干燥机适用于高热敏雾干燥机只有在大于’100kg(水)/h的生产能
力时才比较经济。
