常州力马FZG-15方形真空干燥机URS、中药配方颗粒浸膏干燥设备

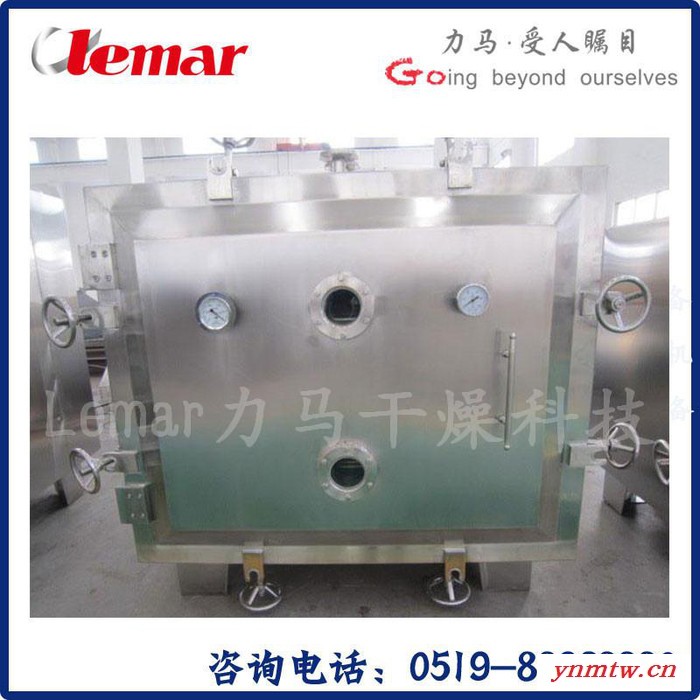

FZG-15方形真空干燥机URS
URS010 设备组成：干燥箱主机，内腔圆弧拱形；四点抽真空帽系统，真空帽为金属滤芯（316L），过滤精度为10um；列管式烘架，8层，管道为抛光管；一次压制直边烘盘32只，尺寸640×460×45mm，厚度δ=0.8mm，边缘光滑无毛刺，内镜面外拉丝。 必需
URS011 上料、卸料方便操作。
URS012 烘箱内胆板材厚2.0mm，内胆四边采用R弧形制作；四角为R60的球形角，材质为SUS304不锈钢，产地为山西太钢/上海宝钢，或同品质品牌。
URS013 内壁厚度2mm满焊，采用圆弧过渡。
URS014 内部进行抛光处理，光洁度Ra≤0.4μm，防积料，无死角，不污染物料，易清洗；外包不锈钢拉丝板δ=1.5mm，并保证平整,美观；
URS015 加热器采用不锈钢加热排管Ф18×2，加热面积不小于15㎡。
URS016 加热排管管层间距不小于120mm；
URS017 门密封条需采用医用耐高温蘑菇形硅橡胶；门封严密，开关方便灵活。
URS018 保温为80mm厚的硅酸铝。保温层外的外包为厚1.5mm的304不锈钢板。
URS019 底脚采用不锈钢制作，脚高200mm-250mm之间。
URS020 压紧手轮装置板材采用304不锈钢板，厚度为12mm。
URS021 门和后箱体共配3块150x15mm的钢化玻璃视镜，上下放置，法兰厚12mm，材质为304不锈钢。
URS022 加强筋焊接密度为200x200mm。
URS023 整体烘架可移动，采用层流设计制作，烘架主框架主管为Ø45x3，加热盘管为Ø18x2；共分8层，加热盘管为无缝不锈钢耐压管，主框架采用圆角连接；管材质均为304不锈钢。烘架配有过渡小车（本标段只需一台，烘架移出烘箱时用），不锈钢管制作，车轮为高强度尼龙轮，2定2变。
URS024 门绞链为圆弧形，上下配轴承。
URS025 门压紧及绞链座和箱体连接用沉头螺丝紧固，材质为304不锈钢。
URS026 进汽口、出汽口和放气口接口分别为DN50、DN50和DN25的不锈钢管，标准法兰连接。
URS027 真空系统：DN50真空管道一套、DN50排污管一套、真空罩四套（金属滤芯），材质均为SUS304，安全阀一套。
URS028 控制系统：温度表、真空表各一套。温度表量程：0—150℃，真空表量程：-0.1—0.1Mpa，厂家为浙江余姚或同品质品牌。
URS029 按规范进行焊接，过渡层与复层焊缝采用着色法以及放大镜检查；制作完毕，箱内以0.196Mpa表压进行气密封试验，加热排管以0.6Mpa进行水压试验，保压≥30min为合格。
URS030 烘箱主体完全符合生产工艺要求，加工制作执行JB/T 9505—1999标准。
