水煤浆电磁流量计 法兰夹持式流量计

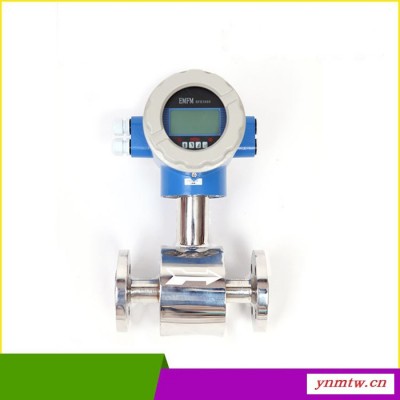

                                                                    WHLDG 系列智能型电磁流量计

一、概述
电磁流量计适用测量封闭管道中导电液体和浆液的体积流量，如洁净水、污水、各种酸、碱、
盐溶液、泥浆、浆、纸浆以及食品方面的液体等，多种电极和多种衬里大大地方便了你的选择，宽
阔的 30:1 流量范围、智能化的多种结构，被广泛地应用供热、钢铁、化工、制 药、环保、污水
处理等行业。

二、工作原理
电磁流量计是根据法拉第电磁感应定律制造而成的，其原理：当导体切割磁力线运动时，导
体内将产生感应电动势。根据该原理，可测量管内流动的导电流体的体积，如图l所示，导 电流
体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导
管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，又与磁场方向垂直， 当导电液体流
经导管时，因切割磁力线，两个电极上**产生感应动势U E 。

传感器导管内径D是固定的，通过励磁线圈的励磁电流是恒定值时，磁感应强度B也是恒定值，
因此，平均流速V或流量QV(QV＝лD2／4·V)与感应电动势UE的大小成正比例关系。

三、技术参数
测量口径：l0mm～2200mm 流速范围：0.3～l0m／s
导电率：≥5／μs／cm 测量精度：土 0.5％，土 0. 2％(量程指定段)

机械振动频率：≤55Hz 防护等级：IP65、IP67、IP68
防爆等级：ExdIIBT4 工作电源：220VAC 土 15％、24VDC 土 5％、12VDC 土 5％
功 耗：≤13W 现场显示断电保存时间：10 年
环境温度：-25℃ ～+60 ℃ 相对湿度：5%～95%RH
输出信号：4～20mA、0～5KHZ(两路同时输出)
通讯接口：RS232、RS485、（通讯协议HART、Modbus可任意选择)
正、反两向净流量可自行设定显示
分体式传感器与转换器之间输出距离≤200米
内部设有16次掉电记录
四、注意事项

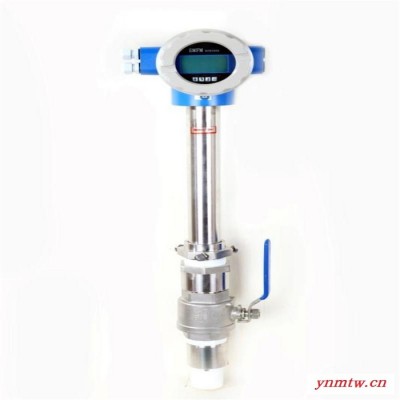

1、电磁流量计按结构形式可分为：管道法兰安装和插入式，从实际应用效果来看，插入式测量效
果不太理想，当大口径测量考虑投入成本时，建议选择其它类型来测量。
2、选型时不要根据现场管道选流量计的口径，电磁流量计理想的经济流速在1-3m/S,小流速影响
精度、大流速以防冲刷衬里，所以一些场合应适当做变径后选型。
3、液中夹杂气泡或固体颗粒物的场合，上游一定考虑加装排气阀和过滤器。
4、城市集中供热的热水总管网用于贸易结算的安装点，安装附近一定加装膨胀节，或选在架空靠
近弯头的地点（弯头应在流量计直管段要求以外），以防管道热胀冷缩产生应力损坏流量计。同
时衬里选型应考虑安装点的地理位置，若在供热管道的低处安装，可以考虑采用四氟衬里，反之
必须选用高温橡胶衬里，以防负压导致的衬里形变。
5、大口径用于贸易结算的转换器，建议选用进口。
6、安装点应尽量远离大功率电器设备及剧烈震动场合。
7、环境尽可能避开高浓度腐蚀性气体，环境温度不要选择在极限范围下工作。
8、传感器必须单独接地，接地电阻<100Ω，信号电缆用接地钢管穿线敷设。
9、运行前必须在液体充满管道静态状态下调节零点。空管状态下并非是零位输出的准确值。

五、外形尺寸

六、流量范围

防护等级的选择

型号规格表
