| 材质 | 金属 |
|---|---|
| 产地 | 山东 |
| 电源 | DC12v/AC220v/AC380v |
| 类型 | 实训台 |
| 认证 | 企业认证 |
| 颜色 | 灰白色 |
| 用途 | 教学研发 |
| 重量 | 100kg |
| 执行质量标准 | 企业标准 |
| 品牌 | 安智 |
| 型号 | ABS实训台 |
| 加工定制 | 否 |
（一）功能特点

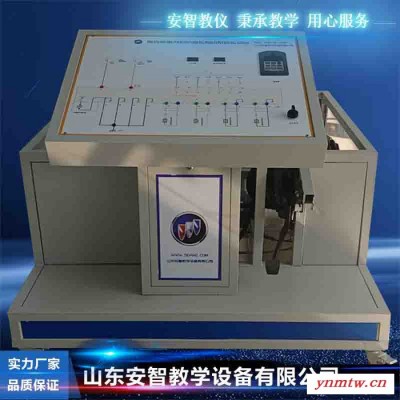

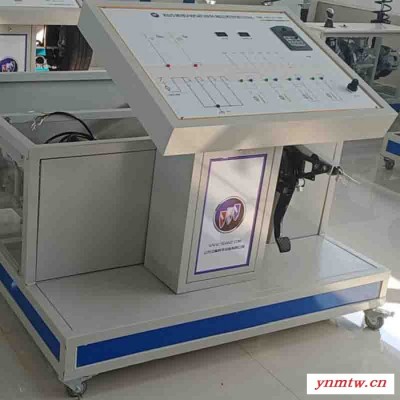

? 设备采用原（某款）ABS泵总成(带电控ECU ）、制动系统元器件、轮速传感器、OBD诊断座、点火开关等原车ABS运行附件。外加教学辅助器件面板电路原理图、外加线路检测端子、调速变频器、5.5KW三相异步电机、真空模拟泵、制动管道压力表、液晶数字表、漏电开关、故障模拟器、可移动台架、配套使用说明书等。
? 真实的汽车ABS制动系统实物，能够形象的展示ABS制动系统的结构组成与工作原理。适合于各中高等职业技术学院对学员进行汽车ABS制动的原理教学实训实操需要。
? 设备装有真空助力器，可减轻操作员的疲劳点，真实按照原车制动系统功能生产，不脱离原车，又可达到更高的教学目的，同时可模拟有真空助力与无真空助力的制动工况的区别。
? 对应车型面板原理图上，安装有外接式检测端子，可对各传感器、执行器及电控单元进行进行电压、电阻、电流等检测维修实训。
? 装原车OBDII诊断座、防盗系统进行故障码读取、故障码清除、动态数据流读取、波形分析等实验。
? 设备装有前后制动系统电机驱动轴危险保护装置，电机电源漏电开关等安全装置，确保设备的使用安全，更人性教学。
（二）实训项目
| ü ABS电控系统结构认识 |
| ü 数据流的读取与分析 |
| ü 系统故障码调取和清除 |
| ü ABS系统工作信号测量 |
| ü 各执行器的认识与测试 |
| ü ABS操作流程及现象分析 |
| ü 各传感器的认识与测试 |
| ü 制动系统加注与排空试验 |
（三）设备配置
| 序号 | 配件名称 | 数量 |
| 序号 | 配件名称 | 数量 |
| 1 | ABS泵总成 | 1个 |
| 11 | 制动钳 | 4个 |
| 2 | 移动框架 | 1个 |
| 12 | 压力表 | 4个 |
| 3 | 面板原理图 | 1个 |
| 13 | 轮速传感器 | 4个 |
| 4 | 制动总泵 | 1个 |
| 14 | 调速变频器 | 1个 |
| 5 | 制动分泵 | 1个 |
| 15 | 漏电开关 | 1个 |
| 6 | 制动踏板 | 1个 |
| 16 | 真空模拟泵 | 1个 |
| 7 | 制动盘 | 4个 |
| 17 | 故障设置模块 | 1个 |
| 8 | 油液管道 | 1套 |
| 18 | 三相异步电机 | 1个 |
| 9 | 点火开关 | 1个 |
| 19 | 诊断座 | 1个 |
| 10 | 12V变压器 | 1个 |
| 20 | 产品说明书 | 1本 |
（四）产品参数
ü 输入电源：交流380V
ü 工作电源：直流12V
ü 产品尺寸（长*宽*高）：1400*1200*1750mm
