跑车防护装置用收放绞车

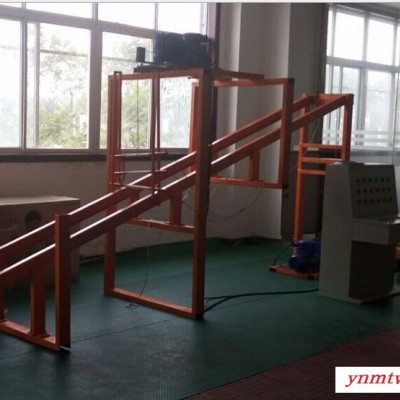

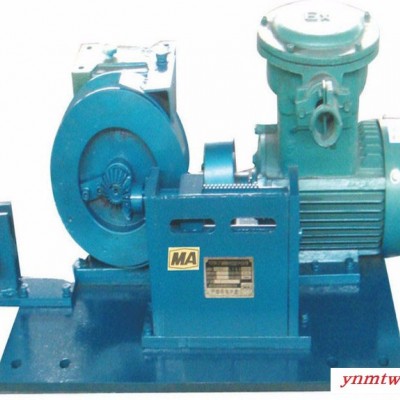

JF-250ZD 跑车防护装置用收放绞车（以下简称收放绞车）,是跑车防护装置的配套部分，作为控制挡车拦拦网的开启和关闭装置使用。当矿车接近挡车栏时，收放绞车使挡车拦拦网提起；当矿车经过挡车栏后，收放绞车使挡车拦拦网关闭。如果发生跑车事故，挡车栏拦网处于常闭状态，可将矿车准确可靠地拦住。

本收放绞车适应于煤矿井上或井下倾角不大于30°的单轨或双轨运输斜井中，作为拦截失控矿车的防护装置使用。

2．1．1 电机的技术参数：

防爆型式：隔爆型；

b）型号：YB3-100L1-4；

c）额定电压：AC 660V /380V 50HZ；

额定电流：2.1A/3.5A；

d）额定功率：2.2kW；

e）转速：1390r/min；

2．1．2、减速机的技术参数：

a、速比：30:1

b、中心距：82mm

c、模数：4

d、输出转矩：250Nm

5．工作原理

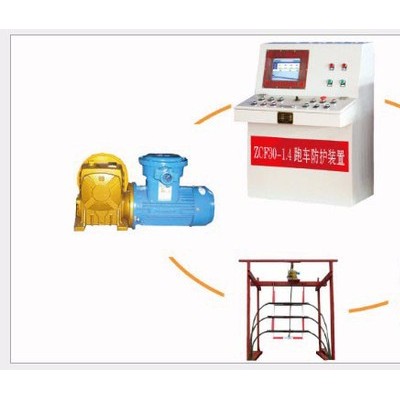

收放绞车在跑车防护装置用控制箱的控制下能够可靠的将挡车栏提起、下放，并且提升、和下放到位时自动停止。当矿车运行速度正常时，矿车运行到挡车栏预定提升点时，绞车将挡车栏提起，让矿车顺利通过；矿车运行到挡车栏下放点时，绞车将挡车栏下放，挡车栏恢复常闭状态。

当发生超速或断绳失控跑车时收放绞车不工作，挡车栏处在常闭状态，对矿车进行拦截，起到安全防护的作用。
