| CCC证书编号 | 2017010301004556 |
|---|---|
| 操作方式 | 自动 |
| 防护等级 | IP40 |
| 类型 | 综合起动器 |
| 是否可逆 | 是 |
| 适用电机 | 三相电机 |
| 应用场景 | 电动机控制与保护 |
| 用途 | 减压起动 |
| 额定电流 | 150A |
| 规格 | 800*700*2000 |
| 产地 | 襄阳 |
| 额定电压 | 220V |
| 额定频率 | 50Hz |
| 结构形式 | 柜式 |
| 净重 | 125kg |
| 上市时间 | 2000 |
| 外形尺寸 | 定制 |
| 扬程 | 100m |
| 重量 | 定制 |
| 品牌 | 奥东电气 |
| 型号 | ADR |
| 加工定制 | 是 |
| 打样周期 | 1-2天 |
| 质量认证 | CCC |
福建漳州市 水阻柜 破碎机液体变阻软起动柜质优价廉承接各种定制
水阻柜分为绕线水阻柜和笼型水阻柜两种，主要适配电机的不同，ADR绕线水阻柜适用于绕线式电机电液起动柜（即绕线式水阻柜），ADL笼型水阻柜适用于鼠笼式电机或同步电机（即笼型式水阻柜，现在主要谟一下ADR 绕线水阻柜_绕线电机用降低起动电流至1.5倍的水电阻软启动柜，ADR高低压绕线式电机电液起动柜（即绕线式水阻柜）是在绕线式电动机的转子回路串入液体电阻，电动机起动后，自动无极地调整液体电阻，绕线水阻柜使其由大变小，Z后为零，从而使电动机在最小起动电流和最大起动转矩的情况下均匀升速，实现电机降压无冲击地平滑平稳起动，起动完毕后，电器开关短接转子回路。
一、适用范围
ADR高低压绕线式电机电液起动柜适用于冶金、石油、化工、建材、固废、市政工程、水利水电、轻工、采矿、机械等领域的三相交流50HZ，额定电流为380V、440V、660V、3.6KV、7.2KV、12KV额定功率为30KW～10000KW绕线型交流异步电动机的重载平滑软起动。
二、性能特点
1、起动电流小，起动电流Iq≤1.3Ie，由于该装置起动电流小，特别适用于重载起动，起动过程平滑，对电动机、负载和电网无冲击，不会对电网产生谐波污染；
2、可连续起动5～10次；
3、自动化程度高、结构简单、使用方便；
4、具有液阻超温报警、低液位、起动超时停机等多种保护功能。
三、使用环境条件
1、环境温度：-20℃～50℃；
2、相对湿度：≤90%；
3、海拔高度：≤2000m（超过2000m以上可特殊设计）；
4、地面倾斜度：≤5°；
5、安装地点无火灾、B炸危险、化学腐蚀及剧烈震动。
四、选型表：
| 型 号 | 标称电压（KV） | 起动温升（℃） | 电机功率（KW） | 尺寸W×D×H（mm） | 备注 |
| ADR-200/□ | 6/10 | ＜5 | ≤200 | 800×700×2000 | 可带一次回路或选择是否加装PLC控制。 |
| ADR-400/□ | 6/10 | ＜5 | 200～400 | 800×700×2000 | |
| ADR-630/□ | 6/10 | ＜5 | 400～630 | 1060×900×2000 | |
| ADR-1250/□ | 6/10 | ＜8 | 630～1250 | 1060×900×2000 | |
| ADR-2500/□ | 6/10 | ＜8 | 1250～2500 | 1200×900×2000 | |
| ADR-4000/□ | 6/10 | ＜8 | 2500～4000 | 1200×1100×2000 | |
| ADR-6000/□ | 6/10 | ＜10 | 4000～6000 | 1400×1100×2000 | |
| ADR-10000/□ | 6/10 | ＜10 | 6000～10000 | 1500×1400×2300 |

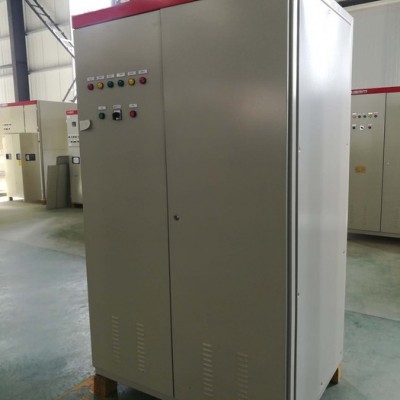

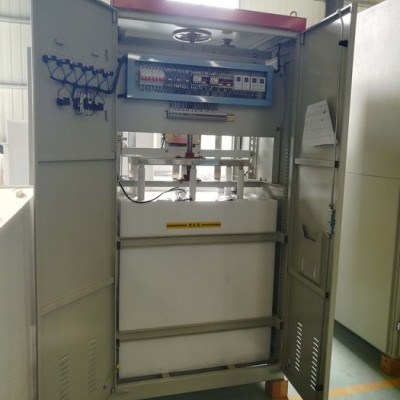

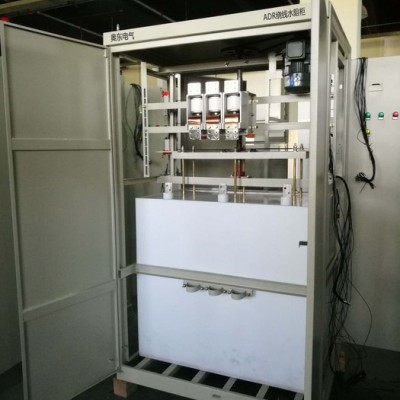

五、出口的绕线水阻柜：（见上传的商品图片）
六、订货须知：
1、当电机输出功率由于与功率因数等原因有关时，奥东电气会根据您的具体要求特别订制选型，以上型号对应电机功率数据仅供参考，实际以用户电机铭牌的实际参数为准，电机额定电流临界或重负载时，可选高一个规格的选型。
2、请提供电动机型号，额定功率，额定电压，额定电流，定子接法，Y型接法时确认星点能否打开。
3、超出以上规格范围请与奥东电气有限公司联系，我公司根据要求另行设计。
七、售后服务承诺：
1、免费指导安装调试及操作维修培训。
2、咨询和做方案半小时内给予明确答复。
3、现场服务时效：省内24小时，省外48~72小时，节假日不休。
4、服务态度热情周到，调试维护及时完善。
联系电话：13476391968， 0710-3231－378乔工，QQ86738531.襄阳奥东电气竭诚为您服务
ADR高低压绕线液阻柜、ADR 绕线水阻柜_绕线电机用降低起动电流至1.5倍的水电阻软启动柜、绕线电机一般拖动比较重的负载如：球磨机，轧钢机，破碎机等，跟绕线电机配套使用的软启动柜只有绕线水阻柜，襄阳软启动柜水阻柜生产基地，奥东电气专业生产厂家，品质保证20年，福建漳州市 水阻柜 破碎机液体变阻软起动柜质优价廉承接各种定制
