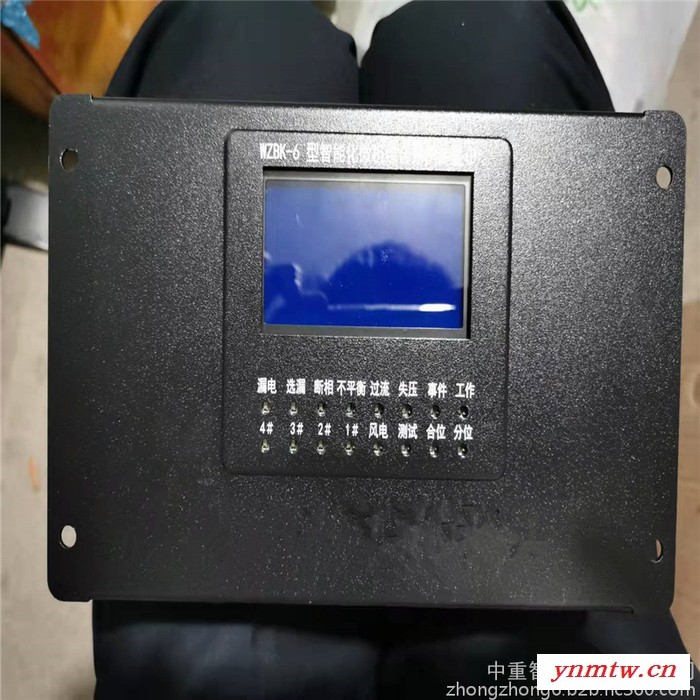

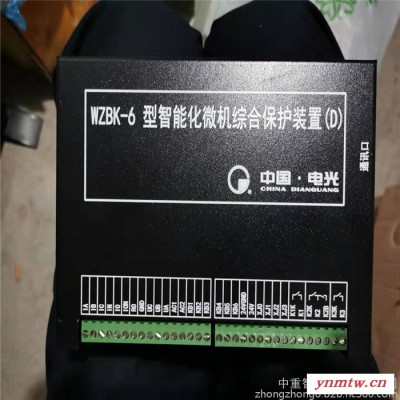

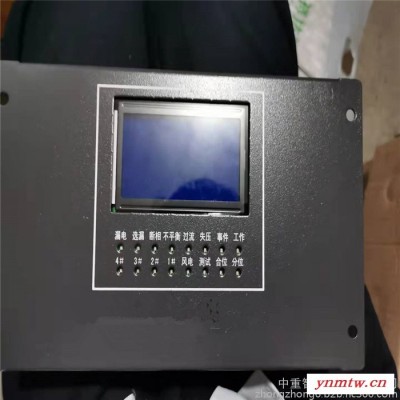

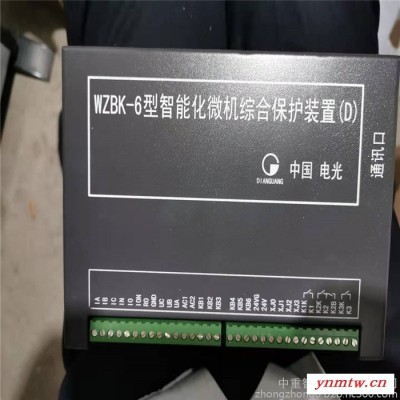

WZBK-6型智能化微机综合保护装置产品介绍

WZBK-6型智能化微机综合保护装置用于煤矿井下交流50Hz，额定电压为380V、660V、1140V，额定电流至400A三相中性点不接地的供电系统中。作为总开关、分支开关或用于大容量电动机不频繁起动控制。当供电电路中出现过载、短路、远方分励或漏电时能自动切断电源。作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。

WZBK-6型智能化微机综合保护装置使用范围

WZBK-6型智能化微机综合保护装置集控制、保护、监测、通信于一体，适用于工业系统交流50Hz,标称电压在660V/1140V/3300V的电网中，改善供电电压质量的控制装置。通讯规约灵活，可与其他自动化设备或系统接口。

WZBK-6型智能化微机综合保护装置工作原理

WZBK-6型智能化微机综合保护装置（D）是微机监控保护系列产品之一，主要应用于工业系统交流50Hz,标称电压660V及以上的电网中，用于改善供电电压质量的控制装置。本装置以16位单片机为核心，辅以工业级外围芯片、小型互感器、小型继电器，运用科学的算法，使保护灵敏可靠，测量精度高。采用多种抗干扰措施，使装置具有极高的抗干扰能力。在设计上，采用标准化、模块化硬件设计，的A／D转换，AC127V 的电源；在用户介面上，采用大屏幕液晶汉化显示，自动背光，菜单式操作指示。对重要操作均设有授权密码，既方便了用户操作，又有效地防止了误操作的发生。装置能存贮一套定值，可在线查询、修改，并具备事件顺序记录及事件遥测、遥信远传等功能；具备完备的自检功能，故障定位到主要芯片。装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。

WZBK-6型智能化微机综合保护装置使用环境

WZBK-6型智能化微机综合保护装置应能在下列环境下正常工作：

1.海拔不超过2000米；

2.周围空气温度为-5℃ —+40 ℃；

3.空气相对湿度不大于95%（在25℃时）；

4.在无强烈震动和冲击振动的地方；

5.与垂直面的安装倾斜度不超过15°；

6.含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。

WZBK-6型智能化微机综合保护装置技术特征

1.主要技术指标

2.额定电压：660V、1140V；

3.额定电流：400A;

4.极限分断电流：9000A/660V，7500A/1140V;

5.短路保护动作时间：＜100毫秒。

6.主要功能

7.漏电保护:

1)经1KΩ电阻漏电动作时间：作分支开关时≤50毫秒（无延时）；200-400毫秒（有延时）；此值可调。

2)在电网每相对地电容不大于1μf，分支每相对地电容不大于0.3μf时，漏电电阻在20K（1140V）、11K（660V）以下能可靠地实现选择性漏电保护和后备保护，在1KΩ漏电时能保证有选择性地实现30毫安秒的安全保护指标。

3)当开关负荷侧绝缘电阻低于40KΩ+20%（1140V）、22KΩ+20%（660V）时总开关、分支开关均能可靠地实现漏电闭锁功能。

4)瓦斯报警保护功能

保护器预留了甲烷检测接口，可外接甲烷检测传感器。当瓦斯浓度大于等于2%，保护装置将进行瓦斯报警保护动作，如需要此功能，请直接与厂家联系。

5)通讯功能

保护器分别配有带隔离RS-485/RD-232标准并带通讯接口，通讯方式可用通信电缆线。
